DRILLTRONIC ist die einzige integrierte Bohr- und Gewindebohreinheit, die mit einem innovativen Gelenkarmsystem ausgestattet, und damit für höchstmögliche Bearbeitungsflexibilität konzipiert ist.
Ihrem Aufbau liegt eigens entwickelte Technologie zugrunde, die Flüssigkeit und Schnelligkeit der Positionierungen, bei garantierter Stabilität und Präzision während der Bearbeitung, ermöglicht.
Dank des neuen, einfach und intuitiv zu bedienenden Touchscreen-Steuerungssystems, VASP (Volumec ® Assisted Positioning System), ist es möglich, Bohr- und Gewindebohrvorgänge mit voreingestellten Koordinaten durchzuführen, ohne, wie bei herkömmlichen Bohrmaschinen, manuelle Bohrmarkierungen vornehmen zu müssen.
| Modell | Drehzalbereich | Wechsel der Geschwindigkeitsmodule | Bohrungs- durchmesser mit Schnecken- bohrer | Bohrungsdurchmesser mit Fräskopf | Gewindegrößen Stahl | Arbeitshub | Hubsäule Höhe |
|---|---|---|---|---|---|---|---|
| U./min | mm | mm | mm | mm | |||
| DT131000 | 100-1000 | NEIN | Ø 3 - Ø 13 | Ø 20 | M3 - M12 | 135 | 1100 |
| DTM | 5-5000 * | JA | Ø 3 - Ø 16 * | Ø 40 * | M3 - M24 * | 135 | 1100 |
| * Gesamtkapazität bei Verwendung mehrerer MD-MJ-Module | |||||||
| MODUL | DREHGESCHWINDIGKEIT | MAX PAAR | BOHRLEISTUNG MIT SPIRALBOHRER | BOHRLEISTUNG MIT LOCHFRÄSER - PILOTBOHRER | GEWINDE-SCHNEIDEN AUF STAHL |
|---|---|---|---|---|---|
| rpm | Nm | mm | mm | ||
| MD-01 | 100-5000 | 7 Nm | Ø3 - Ø6 | / | M3-M5 |
| MD-04 | 25-1250 | 28 Nm | Ø3 - Ø10 | Ø15 | M3-M10 |
| MD-05 | 20-1000 | 36 Nm | Ø3 - Ø13 (Ø20 Alu) | Ø20 | M3-M12 |
| MD-10 | 10-500 | 72 Nm | Ø3 - Ø16 (Ø20 Alu) | Ø30 | M3-M18 (M20 All) |
| MD-15 | 5-350 | 105 Nm | Ø10 - Ø16 (Ø20 Alu) | Ø40 | M5-M20 (M22 All) |
| MJ-25 | 4-200 | 180 Nm | Ø50 | M5-M24 |
Arbeitsbereich Drilltronic
Feiner Nebel aus Öl direkt auf dem Schneidwerkzeug. Die Einstellung von Menge und Druck ist möglich

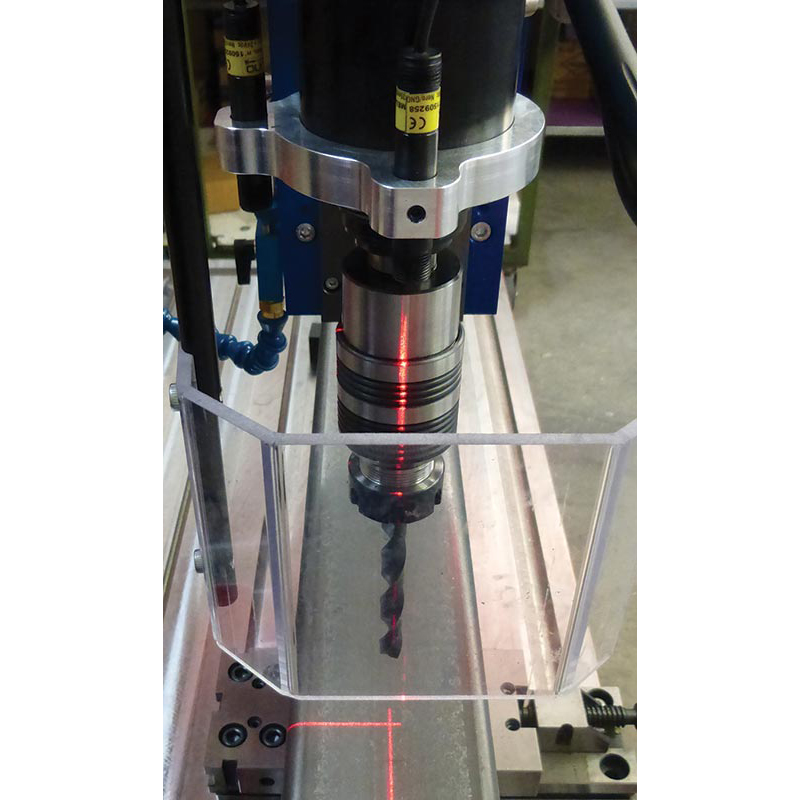

Dank des Laser-Pointing-Systems kann die Bohr- und Gewindeschneidstelle genau identifiziert werden.

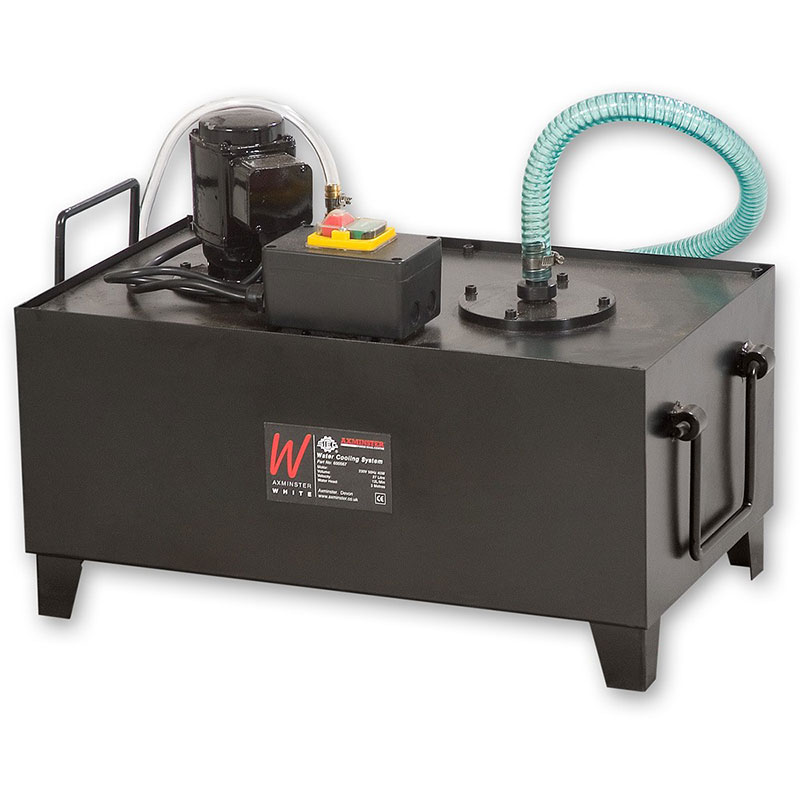

Kälteanlage mit Kältemittelumwälzpumpe.
Ermöglicht das Bohren und Gewindeschneiden bis zur gewünschten Tiefe, auch in der manuellen Version.

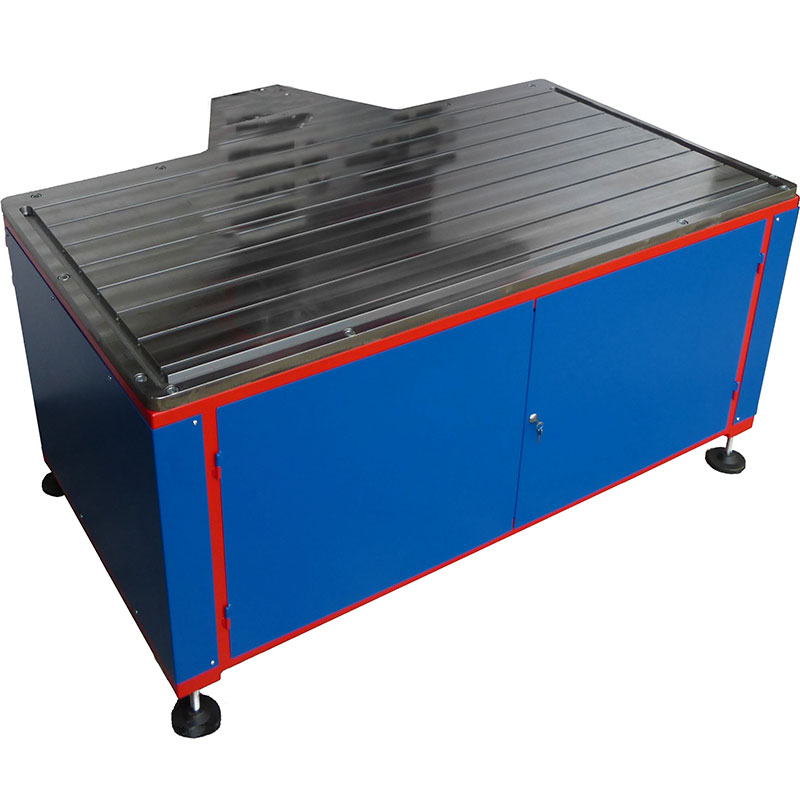

Für DRILLTRONIC optimierteTrägerbank, mit 30mm-Sockelplatte und integriertem Ablagefach zur Unterbringung von Werkzeug.

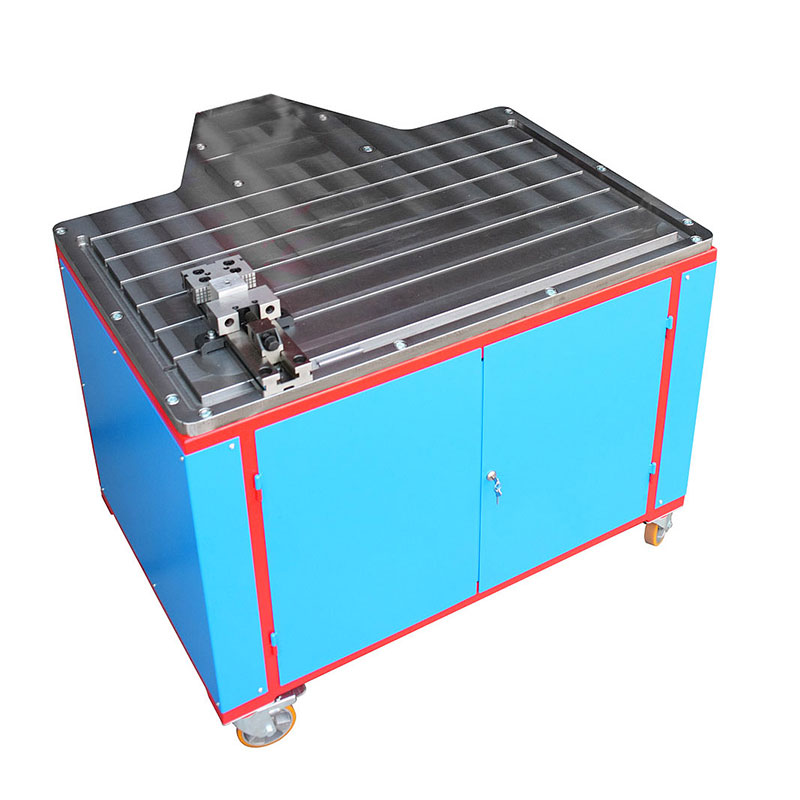

Für DRILLTRONIC optimierteTrägerbank, mit 30mm-Sockelplatte und integriertem Ablagefach zur Unterbringung von Werkzeug.

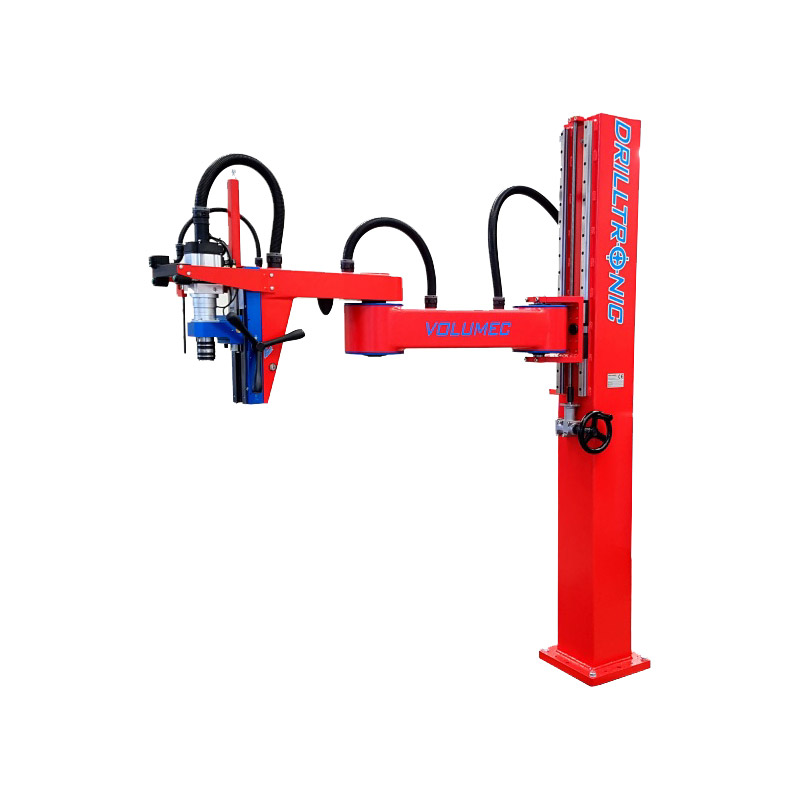

Hebesäule zur Bodenbefestigung.
Manuelle Steuerung mit einem Schraubendreher (automatisch auf Anfrage).
Gewicht 215kg.
Basis 300x300mm
Hub 715mm
