CARATTERISTICHE

Sistema a triplo braccio articolato bilanciato interamente in alluminio speciale che garantisce un allineamento sui fori veloce e preciso

Testata multidirezionale di serie su tutte le macchine che permette di filettare in qualsiasi posizione

Calamita di posizionamento per un un rapido allineamento del mandrino.

Bilanciamento e fluidità nei movimenti garantita da molle a gas registrabili e articolazioni montate su cuscinetti a sfere

Motore pneumatico che non necessita di moduli aggiuntivi di velocità

Possibilità di filettare fori cechi e passanti grazie alle frizioni registrabili

Gruppo filtro con regolatore di pressione e lubrificatore

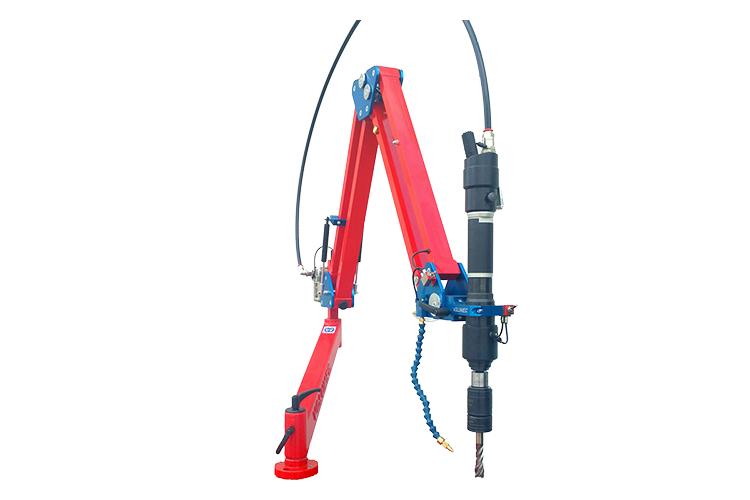

Maschiatrice pneumatica serie VT/VTS
Maschiatrice pneumatica serie VT/VTS

VT/VTS

Maschiatrice pneumatica serie VT/VTS

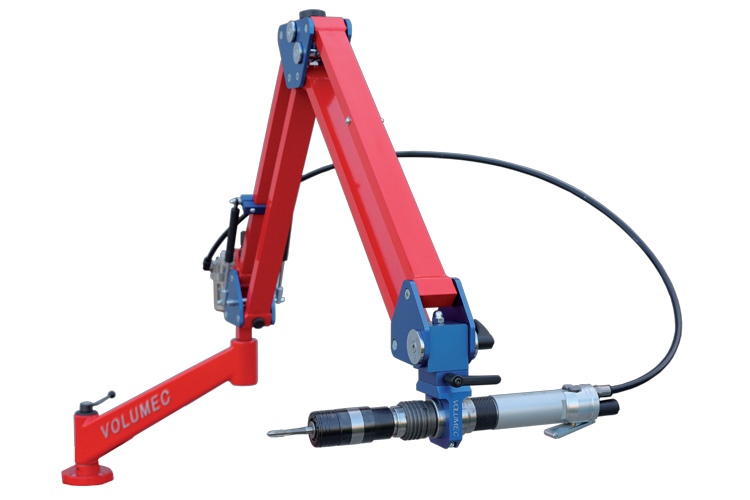

Le maschiatrici pneumatiche Volumec sono costituite da un braccio articolato in alluminio speciale con testata orientabile di serie che permette di filettare con qualsiasi angolazione . Una vasta possibilità di scelta per ogni tipo di maschiatura.

Modello Capacita di maschiatura acciaio Coppia a 6 bar Velocità a vuoto Peso Mandrino
Metrica Pollici Nm giri/min kg
VT 512 M2 - M14 1/8" - 1/2" 28 600 19 GR2
VT 516 M2 - M16 1/8" - 5/8" 38 450 19 GR2
VT 600 M5 - M30 5/32" - 1 1/8" 180 100 20 GR2
VTS 1000 M3 - M30 1" - 1 1/8" 45/180 350/100 20 GR2

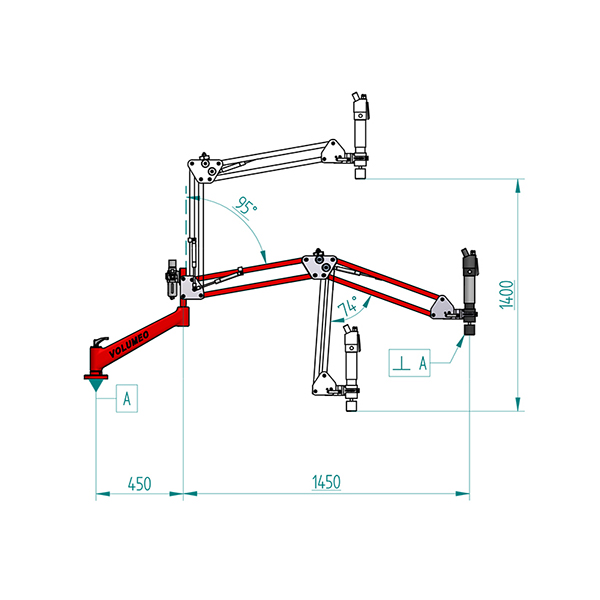

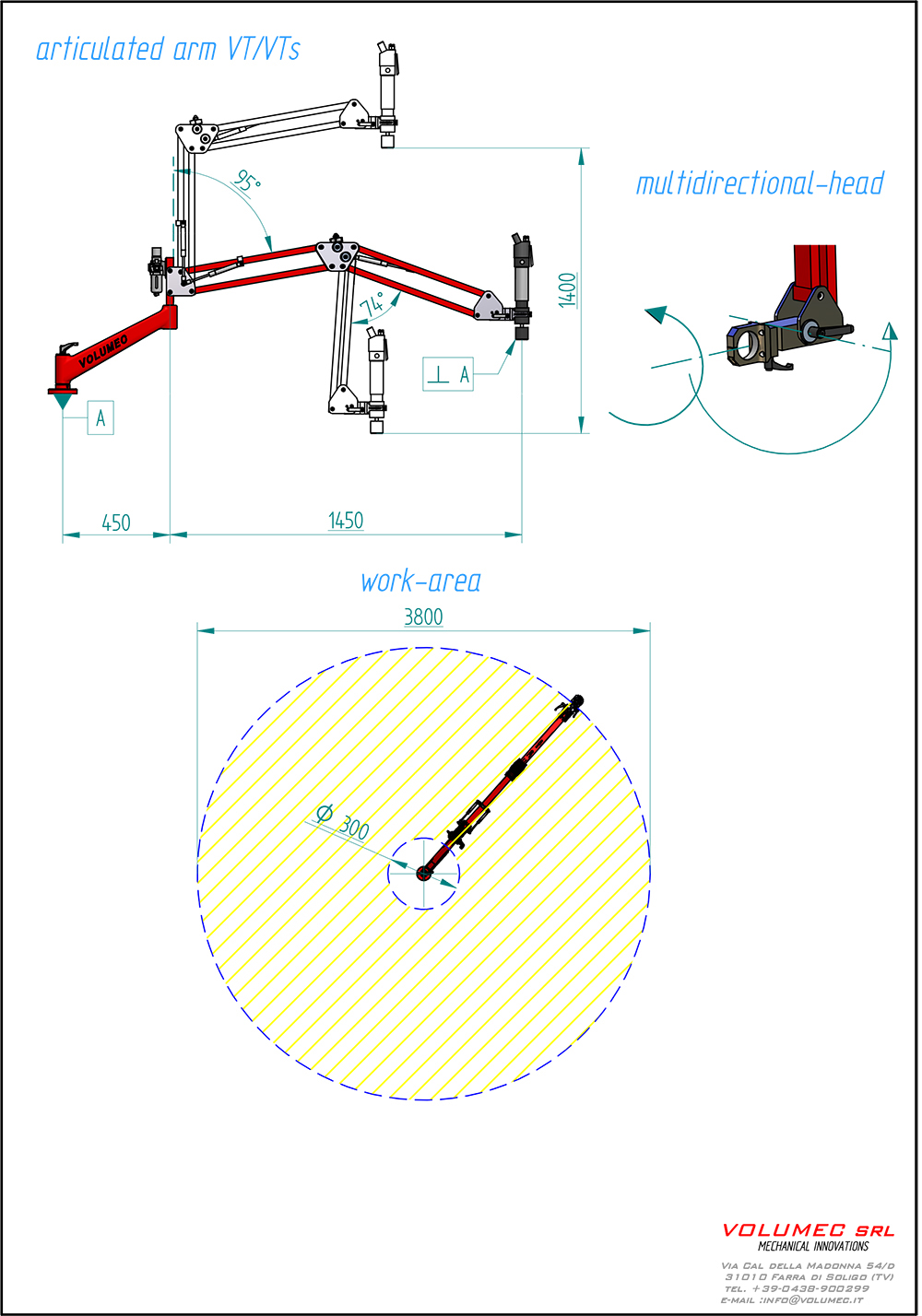

RAGGIO DI 1900MM

Il triplo braccio articolato della serie VT/VTS permette di lavorare comodamente nel raggio di 1900mm..

Il triplo braccio articolato della serie VT/VTS permette di lavorare comodamente nel raggio di 1900mm..

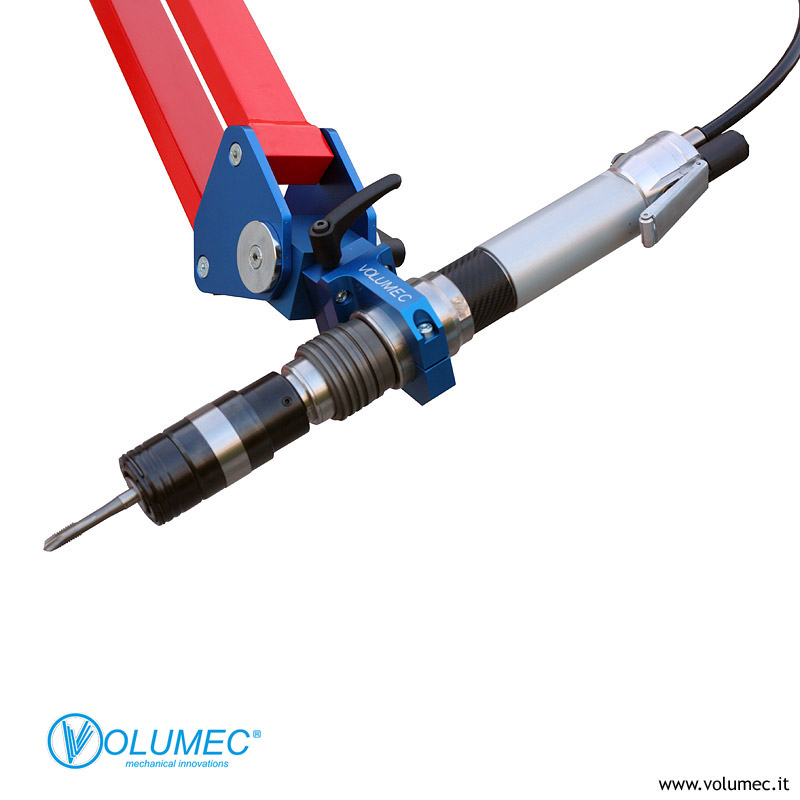

TESTATA MULTIDIREZIONALE

Di serie su tutte le macchine che permette di filettare in qualsiasi posizione.

Di serie su tutte le macchine che permette di filettare in qualsiasi  posizione.

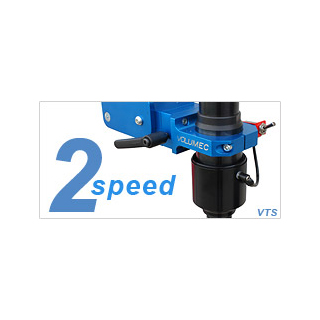

REGOLATORE DI VELOCITÀ

Possibilità di modificare la velocità di rotazione in base al diametro di maschiatura.

Possibilità di modificare la velocità di rotazione in base al diametro di maschiatura.

VIDEO

ACCESSORI

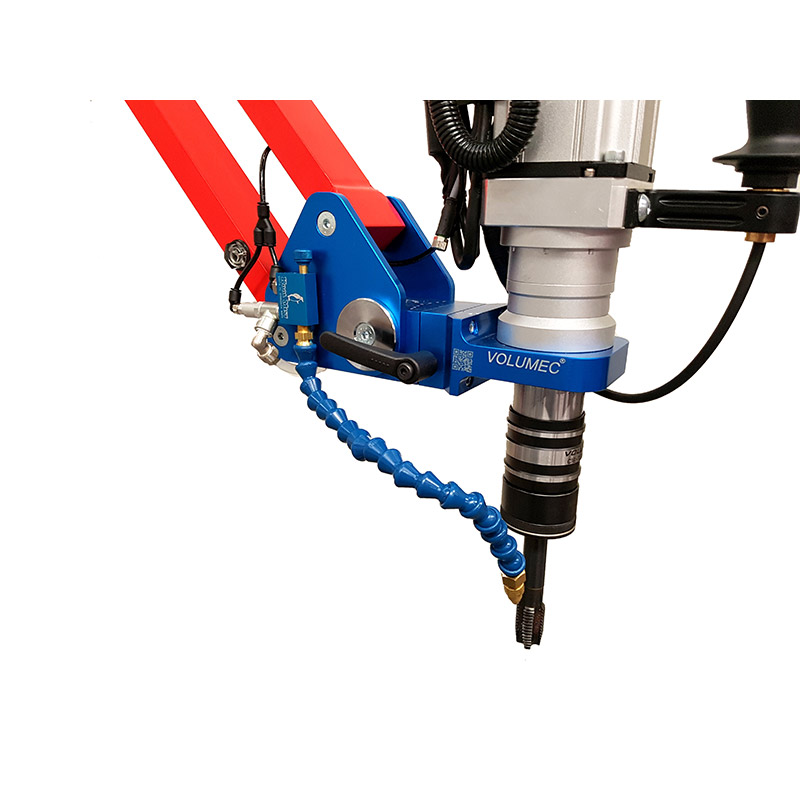

Maschiatrice pneumatica serie VT/VTS - SISTEMA DI LUBRIFICAZIONE AUTOMATICA
SISTEMA DI LUBRIFICAZIONE AUTOMATICA

Maschiatrice pneumatica serie VT/VTS - SISTEMA DI LUBRIFICAZIONE AUTOMATICA

SISTEMA DI LUBRIFICAZIONE AUTOMATICA

Si avvia automaticamente ad ogni maschiatura lubrificando l'utensile nella quantità desiderata

OPTIONAL

Maschiatrice pneumatica serie VT/VTS - MCA001: CARRELLO PORTA MASCHIATRICE

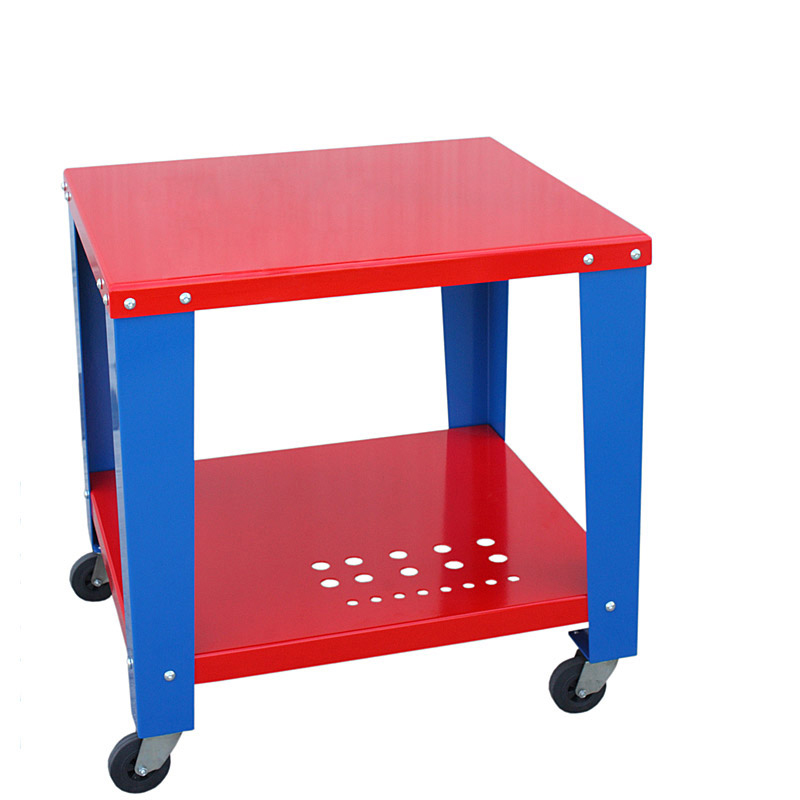

MCA001: CARRELLO PORTA MASCHIATRICE

850x750 mm H= 870 mm (peso tot. 65 Kg)
Piano superiore rinforzato
Ripiano interno con portabussole 4 ruote girevoli,2 con freno

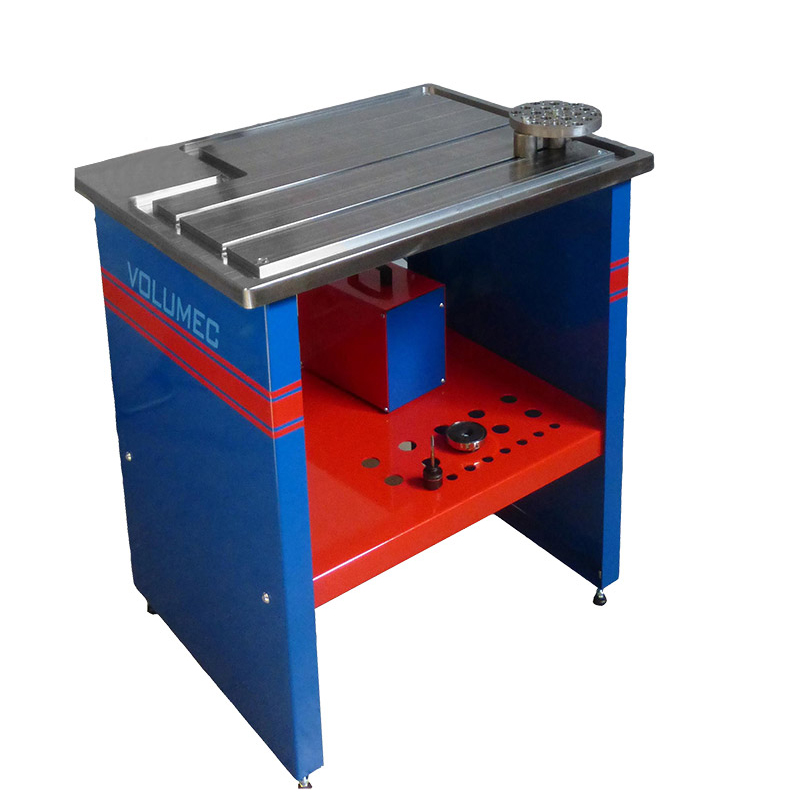

Maschiatrice pneumatica serie VT/VTS - BML001: BANCO DA LAVORO 800X600
BML001: BANCO DA LAVORO 800X600

800x600 mm (peso tot. 150 Kg )
H=830 mm (regol.) basamento da 30 mm.
In acciaio fresato e cave a T
Ripiano interno portabussole

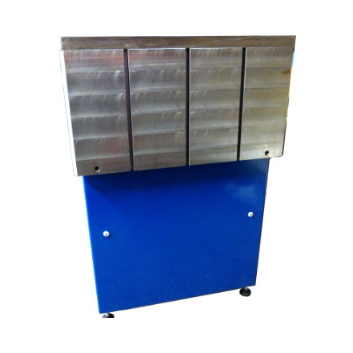

Maschiatrice pneumatica serie VT/VTS - BML002A: PIASTRA LATERALE A 90° PER BANCO DA LAVORO
BML002A: PIASTRA LATERALE A 90° PER BANCO DA LAVORO

600 mm x 300 mm
in acciaio fresato da 30 mm con cave a T

Maschiatrice pneumatica serie VT/VTS - CCM001 : CARRELLO CON COLONNA DI SOLLEVAMENTO

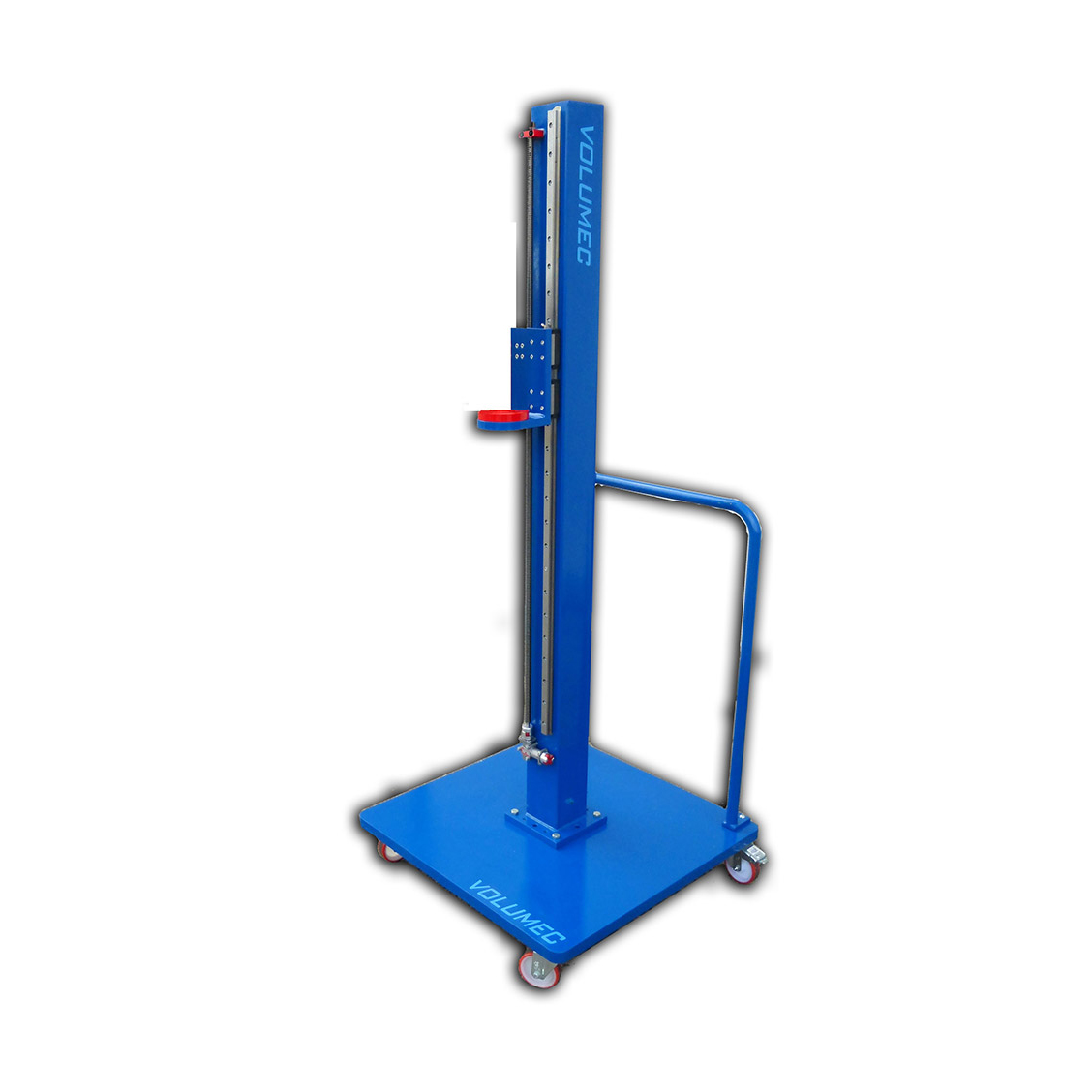

CCM001 : CARRELLO CON COLONNA DI SOLLEVAMENTO

Carrello con basamento 800x800 mm
H=2000 mm
4 ruote girevoli, 2 con freno
maniglione di spinta.
Peso 220 kg.

Maschiatrice pneumatica serie VT/VTS - CCF001 : COLONNA DI SOLLEVAMENTO

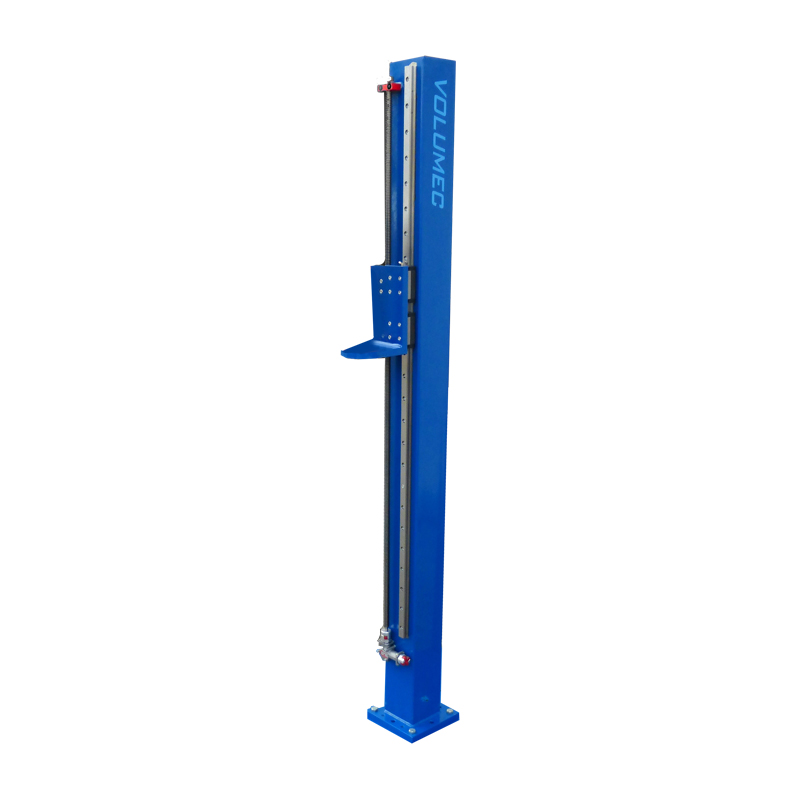

CCF001 : COLONNA DI SOLLEVAMENTO

h=1850mm,
movimentazione su guida lineare e barra trapezoidale, pilotabile con avvitatore elettrico o pneumatico.
Peso 60 Kg

Maschiatrice pneumatica serie VT/VTS - CCF100 : CARRELLO 800X800 mm

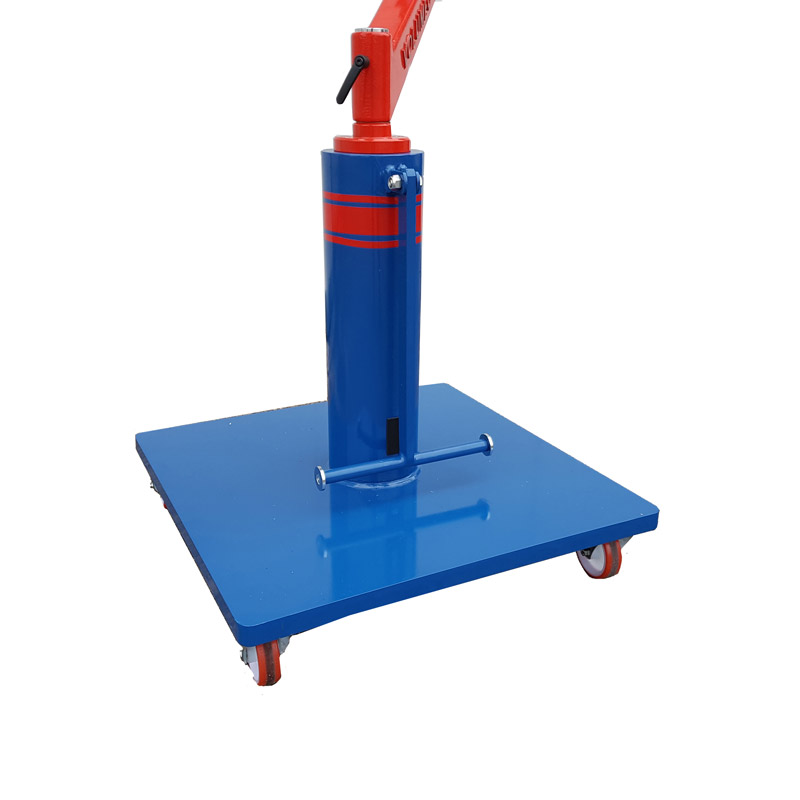

CCF100 : CARRELLO 800X800 mm

con basamento da 30 mm.
Colonna centrale di sostegno.
Braccio h=1000 mm
4 ruote girevoli (2 con freno)
Peso 150 kg.

Maschiatrice pneumatica serie VT/VTS - BUSSOLE CON FRIZIONE
BUSSOLE CON FRIZIONE

Gr1 ( Ø19 mm) DA M2 A M16

Maschiatrice pneumatica serie VT/VTS - BUSSOLE CON FRIZIONE
BUSSOLE CON FRIZIONE

Gr2 ( Ø31 mm) DA M3 A M30

Maschiatrice pneumatica serie VT/VTS - BUSSOLE CON FRIZIONE
BUSSOLE CON FRIZIONE

Gr3 ( Ø 48 mm) DA M16 A M42

Maschiatrice pneumatica serie VT/VTS - BUSSOLE SENZA FRIZIONE
BUSSOLE SENZA FRIZIONE

DA M2 A M42
Gr1 ( Ø19 mm)
Gr2 (Ø31 mm)
Gr3 (Ø 48 mm )

Maschiatrice pneumatica serie VT/VTS - MAGNETE DI POSIZIONAMENTO
MAGNETE DI POSIZIONAMENTO

BMGR1 ( Ø19 mm)
BMGR2 ( Ø31 mm)

Maschiatrice pneumatica serie VT/VTS - MANDRINO PORTA UTENSILI
MANDRINO PORTA UTENSILI

MPS10GR1 ( Ø19 mm) per utensili da Ø 0,5 a Ø 10 mm
MPS10GR2 ( Ø31 mm) per utensili da Ø 0,5 a Ø 10 mm
MPS13GR2 ( Ø31 mm) per utensili da Ø 1 a Ø 13 mm

Maschiatrice pneumatica serie VT/VTS - BUSSOLE PORTAFILIERE (M5-M20)
BUSSOLE PORTAFILIERE (M5-M20)

Maschiatrice pneumatica serie VT/VTS - BUSSOLA RIDUZIONE
BUSSOLA RIDUZIONE

BRGR1/GR2 (DA 31 A 19)
BRGR2/GR3 (DA 48 A 31)
BRGR3/GR4 (DA 60 A 48)

Maschiatrice pneumatica serie VT/VTS - MANDRINO POSAINSERTI

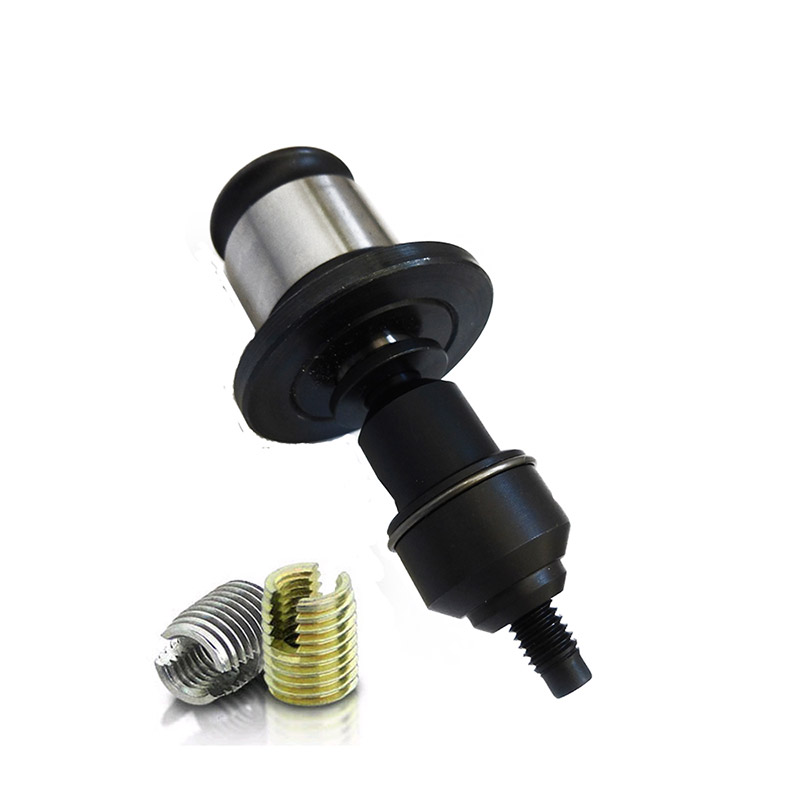

MANDRINO POSAINSERTI

MPIM3 - MPIM4
MPIM5 - MPIM6
MPIM8 - MPIM10
MPIM12 - MPIM16
