CARATTERISTICHE

Sistema a doppio braccio articolato bilanciato interamente in alluminio speciale che garantisce un allineamento sui fori veloce e preciso

Testata multidirezionale di serie su tutte le macchine che permette di filettare in qualsiasi posizione

Calamita di posizionamento per un un rapido allineamento del mandrino.

Bilanciamento e fluidità nei movimenti garantita da molle a gas registrabili e articolazioni montate su cuscinetti a sfere

Motore pneumatico che non necessita di moduli aggiuntivi di velocità

Possibilità di filettare fori cechi e passanti grazie alle frizioni registrabili

Gruppo filtro con regolatore di pressione e lubrificatore

Maschiatrice pneumatica serie ET
Maschiatrice pneumatica serie ET

ET

Maschiatrice pneumatica serie ET

Le maschiatrici pneumatiche Volumec sono costituite da un braccio articolato in alluminio speciale con testata orientabile di serie che permette di filettare con qualsiasi angolazione . Una vasta possibilità di scelta per ogni tipo di maschiatura.

Modello Capacita di maschiatura acciaio Coppia a 6 bar Velocità a vuoto Peso Mandrino
Metrica Pollici Nm giri/min kg
ET 220 M3 - M12 1/8" - 1/2" 24 310 15 GR1
ET 300 M3 - M8 1/8" - 3/8" 16 650 15 GR1
ET 350 M3 - M12 1/8" - 1/2" 28 350 15 GR1
ET 500 M3 - M16 1/8" - 5/8" 38 450 16 GR2
RAGGIO DI 1280MM

Il braccio articolato della serie ET permette di lavorare comodamente nel raggio di 1280mm.

Il braccio articolato della serie ET permette di lavorare comodamente nel raggio di 1280mm.
TESTATA ORIENTABILE IN TUTTE LE DIREZIONI

Testata multiposizione di serie su tutte le macchine che permette di filettare con angolazioni diverse dalla perpendicolare.

Testata multiposizione di serie su tutte le macchine che permette di filettare con angolazioni diverse dalla perpendicolare.
COMPATTA

Il braccio articolato permette di ripiegare la maschiatrice in un attimo occupando così poco spazio.

Il braccio articolato permette di ripiegare la maschiatrice in un attimo occupando così poco spazio.

VIDEO

ACCESSORI

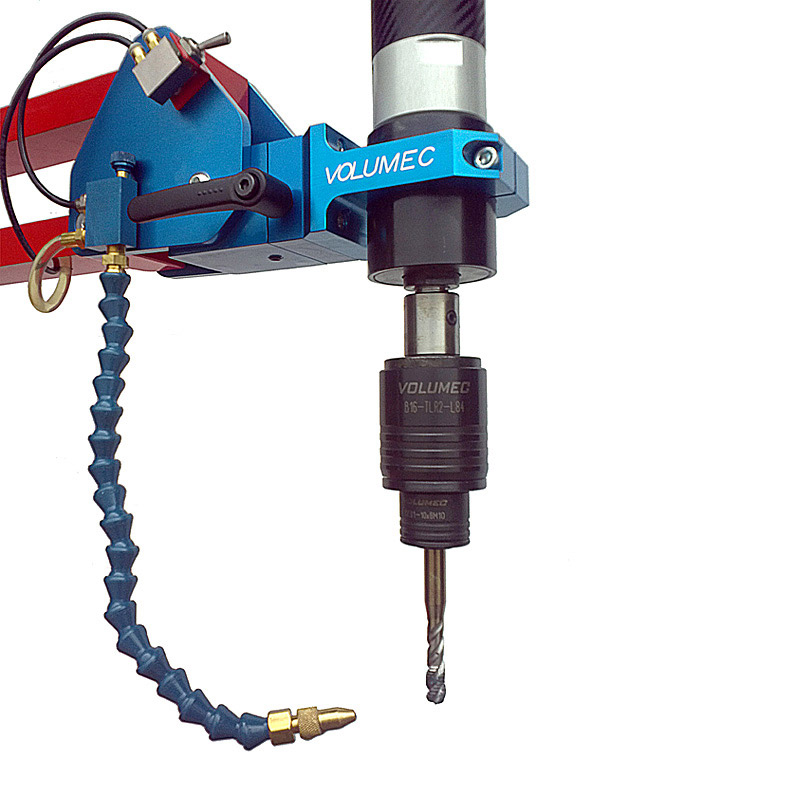

Maschiatrice pneumatica serie ET - SISTEMA DI LUBRIFICAZIONE AUTOMATICA
SISTEMA DI LUBRIFICAZIONE AUTOMATICA

Maschiatrice pneumatica serie ET - SISTEMA DI LUBRIFICAZIONE AUTOMATICA

SISTEMA DI LUBRIFICAZIONE AUTOMATICA

Si avvia automaticamente ad ogni maschiatura lubrificando l'utensile nella quantità desiderata

OPTIONAL

Maschiatrice pneumatica serie ET - MCA001: CARRELLO PORTA MASCHIATRICE
MCA001: CARRELLO PORTA MASCHIATRICE

850x750 mm H= 870 mm (peso tot. 65 Kg)
Piano superiore rinforzato
Ripiano interno con portabussole 4 ruote girevoli,2 con freno

Maschiatrice pneumatica serie ET - BML001: BANCO DA LAVORO 800X600
BML001: BANCO DA LAVORO 800X600

800x600 mm (peso tot. 150 Kg )
H=830 mm (regol.) basamento da 30 mm.
In acciaio fresato e cave a T
Ripiano interno portabussole

Maschiatrice pneumatica serie ET - BML002A: PIASTRA LATERALE A 90° PER BANCO DA LAVORO
BML002A: PIASTRA LATERALE A 90° PER BANCO DA LAVORO

600 mm x 300 mm
in acciaio fresato da 30 mm con cave a T

Maschiatrice pneumatica serie ET - CCM001 : CARRELLO CON COLONNA DI SOLLEVAMENTO
CCM001 : CARRELLO CON COLONNA DI SOLLEVAMENTO

Carrello con basamento 800x800 mm
H=2000 mm
4 ruote girevoli, 2 con freno
maniglione di spinta.
Peso 220 kg.

Maschiatrice pneumatica serie ET - CCF001 : COLONNA DI SOLLEVAMENTO
CCF001 : COLONNA DI SOLLEVAMENTO

h=1850mm,
movimentazione su guida lineare e barra trapezoidale, pilotabile con avvitatore elettrico o pneumatico.
Peso 60 Kg

Maschiatrice pneumatica serie ET - CCF100 : CARRELLO 800X800 mm
CCF100 : CARRELLO 800X800 mm

con basamento da 30 mm.
Colonna centrale di sostegno.
Braccio h=1000 mm
4 ruote girevoli (2 con freno)
Peso 150 kg.

Maschiatrice pneumatica serie ET - BUSSOLE CON FRIZIONE
BUSSOLE CON FRIZIONE

Gr1 ( Ø19 mm) DA M2 A M16

Maschiatrice pneumatica serie ET - BUSSOLE CON FRIZIONE
BUSSOLE CON FRIZIONE

Gr2 ( Ø31 mm) DA M3 A M30

Maschiatrice pneumatica serie ET - BUSSOLE CON FRIZIONE
BUSSOLE CON FRIZIONE

Gr3 ( Ø 48 mm) DA M16 A M42

Maschiatrice pneumatica serie ET - BUSSOLE SENZA FRIZIONE
BUSSOLE SENZA FRIZIONE

DA M2 A M42
Gr1 ( Ø19 mm)
Gr2 (Ø31 mm)
Gr3 (Ø 48 mm )

Maschiatrice pneumatica serie ET - MAGNETE DI POSIZIONAMENTO
MAGNETE DI POSIZIONAMENTO

BMGR1 ( Ø19 mm)
BMGR2 ( Ø31 mm)

Maschiatrice pneumatica serie ET - MANDRINO PORTA UTENSILI
MANDRINO PORTA UTENSILI

MPS10GR1 ( Ø19 mm) per utensili da Ø 0,5 a Ø 10 mm
MPS10GR2 ( Ø31 mm) per utensili da Ø 0,5 a Ø 10 mm
MPS13GR2 ( Ø31 mm) per utensili da Ø 1 a Ø 13 mm

Maschiatrice pneumatica serie ET - BUSSOLE PORTAFILIERE (M5-M20)
BUSSOLE PORTAFILIERE (M5-M20)

Maschiatrice pneumatica serie ET - BUSSOLA RIDUZIONE
BUSSOLA RIDUZIONE

BRGR1/GR2 (DA 31 A 19)
BRGR2/GR3 (DA 48 A 31)
BRGR3/GR4 (DA 60 A 48)

Maschiatrice pneumatica serie ET - MANDRINO POSAINSERTI
MANDRINO POSAINSERTI

MPIM3 - MPIM4
MPIM5 - MPIM6
MPIM8 - MPIM10
MPIM12 - MPIM16
