ROVER MANIPULATOR

DESCRIZIONE

Il manipolatore Rover permette di sollevare, trasportare e ruotare i vostri particolari con un peso da 1 a 100 kg con la massima semplicita' grazie ad un sistema ergonomico e di facile utilizzo.
In base alla tipologia di movimentazione il manipolatore Rover puo' essere dotato di diversi sistemi di presa come: pinze pneumatiche, magnete o vacuum.
Durante la manipolazione e' in oltre possibile ruotare i pezzi nella posizione desiderata prima della posa

Modello SOLLEVAMENTO Raggio di Lavoro CORSA VERTICALE SISTEMA DI PRESA Peso Pressione REGOLAZIONE DI VELOCITà TEMPERATURA DI ESERCIZIO ROTAZIONE
kg mm mm Kg bar
RM01 1 - 100 1915 + Testata 736 Magnete Pneumatico, Ventosa o Pinza Pneumatica 60 6-8 Andata e ritorno 10°-45° 360°
RM02 1 - 50 1685 + Testata 736 (+500 Regulation) Magnete Pneumatico, Ventosa o Pinza Pneumatica 40 6-8 Andata e ritorno 10°-45° 360°

AREA DI LAVORO

Area Di Lavoro RM01

Area Di Lavoro RM01

Area Di Lavoro RM02

Area Di Lavoro RM02

VIDEO

GRUPPO TESTATA

DESCRIZIONE - SRH
SRH

DESCRIZIONE - MRH
MRH

DESCRIZIONE - SRH

SRH

Gruppo testata a 2 assi di rotazione

DESCRIZIONE - MRH

MRH

Gruppo testata a 3 assi di rotazione

SISTEMI DI PRESA

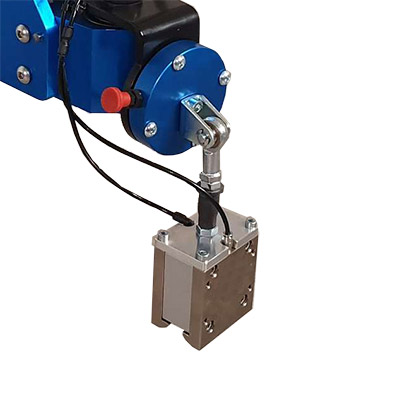

MAGNETE PNEUMATICO

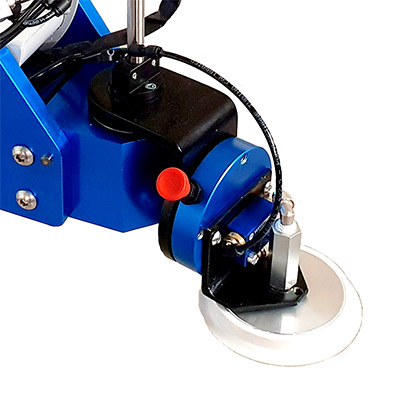

VACUUM

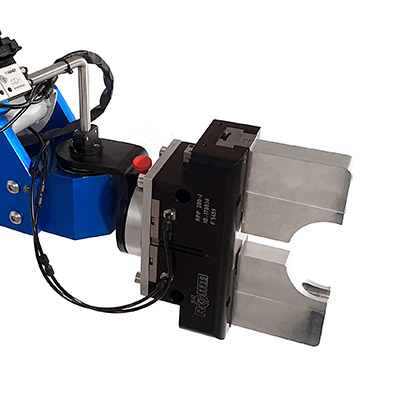

PINZA PNEUMATICA


CUSTOM SOLUTION


OPTIONAL

DESCRIZIONE - CSM001 : CARRELLO PORTA MANIPOLATORE 800X800 mm
CSM001 : CARRELLO PORTA MANIPOLATORE 800X800 mm

H=400 mm
Peso: 350 Kg
fornito con 4 piedini regolabili.
Movibile su ruote, 2 con freno.

DESCRIZIONE - CSM002 : CARRELLO PORTA MANIPOLATORE 800X800 mm
CSM002 : CARRELLO PORTA MANIPOLATORE 800X800 mm

con colonna di sollevamento pneumatica H max. = 1100 mm
peso: 400 Kg
