CARATTERISTICHE

Sistema a triplo braccio articolato bilanciato interamente in alluminio speciale che garantisce un allineamento sui fori veloce e preciso.

Motore elettrico con tecnologia Brushless da 220v.

Ampia regolazione della velocità di lavorazione in base all'utensile ed al tipo di materiale.

Doppia Velocità di estrazione (antioraria) impostabile al 100 % o 50 % della Vmax.

Joystick con pulsanti di comando che facilita l'allineamento dell'utensile e velocizza l'esecuzione delle lavorazioni.

Minima rumorosità e consumi ridotti di energia elettrica.

Testata multidirezionale di serie su tutte le macchine che permette di filettare in qualsiasi posizione.

Calamita di posizionamento per un rapido allineamento del mandrino.

Bilanciamento e fluidità nei movimenti garantita da molle a gas registrabili e articolazioni montate su cuscinetti a sfere.

Possibilità di filettare fori ciechi e passanti grazie alle frizioni registrabili.

Non solo una maschiatrice
Non solo una maschiatrice
Non solo una maschiatrice
Non solo una maschiatrice
Non solo una maschiatrice
Non solo una maschiatrice

JOYTAP 3

Non solo una maschiatrice

Con migliaia di macchine vendute e clienti soddisfatti in tutto il mondo Joytap rappresenta una certezza di prestazioni, qualità e bassi consumi . Le sue caratteristiche tecniche uniche , frutto di uno sviluppo durato anni , permettono di eseguire con la stessa macchina operazioni di : MASCHIATURA, AVVITATURA CON CONTROLLO DI COPPIA, POSA INSERTI/HELICOIL, SVASATURE, ALESATURE.

Modello Capacita di maschiatura acciaio Velocità di maschiatura Raggio di Lavoro Peso Mandrino
Metrica Pollici giri/min mm kg
JT3000 M2 - M12 0 -1/2” 100-1000 1900 19 GR2
JT3150 M3 - M16 1/8"- 5/8" 50-500 1900 19 GR2
JT3500 M5 - M24 5/32"-7/8" 20-200 1900 20 GR2
JT3750 M8 - M36 5/16"- 1 3/8" 20-145 1900 25 GR3
JT3750M M8 - M36 5/16"- 1 3/8" 20-145 1900 25 GR3
JT3900 * M10 - M48 1/2"- 2" 10-90 1500 50 GR4
* Testa Fissa
RAGGIO DI 1900MM

Il triplo braccio articolato della serie JT2 permette di lavorare comodamente nel raggio di 1900mm.

Il triplo braccio articolato della serie JT2 permette di lavorare comodamente nel raggio di 1900mm.
TESTATA MULTIDIREZIONALE

Di serie su tutte le macchine che permette di filettare in qualsiasi posizione.

Di serie su tutte le macchine che permette di filettare in qualsiasi  posizione.
REGOLATORE DI VELOCITÀ

Possibilità di modificare la velocità di rotazione in base al diametro di maschiatura.

Possibilità di modificare la velocità di rotazione in base al diametro di maschiatura.

VASTC

Controllo assistito avvitatura maschiatura Volumec.

Tutti i modelli della serie JOYTAP possono essere equipaggiati con il sistema touchscreen, dotato delle seguenti caratteristiche:

MASCHIATURA

MASCHIATURA AUTOMATICA (imposta passo - profondità - velocità - coppia Nm per preservare gli utensili)

MASCHIATURA MANUALE (imposta velocità - coppia (Nm) per preservare gli utensili)

CONTEGGIO FILETTATURE eseguite

PROGRAMMI SALVABILI, protetti da password

Facilmente PROGRAMMABILE mediante l’INTERFACCIA INTEGRATA

Conservazione dei dati per un successivo riutilizzo

VELOCITA' E COPPIA COSTANTE durante la maschiatura grazie all' encoder di controllo.

AVVITATURA

AVVITATURA con STOP AUTOMATICO al raggiungimento della COPPIA PREIMPOSTATA (imposta velocità – coppia in Nm)

Luce verde al termine dell’avvitatura

SISTEMA DI CENTRATURA prima dell’avvitatura

CONTEGGIO AVVITATURE eseguite

PROGRAMMI SALVABILI, protetti da password

Facilmente PROGRAMMABILE mediante l’INTERFACCIA INTEGRATA

Conservazione dei dati per un successivo riutilizzo

VELOCITA' E COPPIA COSTANTE durante l'avvitatura grazie all' encoder di controllo.

VASTC-4.0 (Industria 4.0) WI-FI

Il nuovo sistema VASTC 4.0 (assisted screwing tapping control) è stato dotato di connessione WIFI per poter essere controllato comodamente da smartphone, pc e/o tablet:

Connessione via LAN, WIFI o SIM CARD.

Imposta i programmi di avvitatura e maschiatura da remoto.

Download diretto del report di lavoro sul tuo device
Data/Ora
Numero di maschiature/avvitature
Passo/Profondità
Coppia
Velocità

Porta USB per caricare/scaricare i programmi direttamente sul controllo VASTC.

VIDEO

ACCESSORI

Non solo una maschiatrice - EDS01 - SENSORE DI PROFONDITA'
EDS01 - SENSORE DI PROFONDITA'

Non solo una maschiatrice - LST01 - SISTEMA DI LUBRIFICAZIONE AUTOMATICA
LST01 - SISTEMA DI LUBRIFICAZIONE AUTOMATICA

Non solo una maschiatrice - EDS01 - SENSORE DI PROFONDITA'

EDS01 - SENSORE DI PROFONDITA'

Con ritorno automatico dell’utensile dopo aver raggiunto la profondità di filettatura stabilita

Non solo una maschiatrice - LST01 - SISTEMA DI LUBRIFICAZIONE AUTOMATICA

LST01 - SISTEMA DI LUBRIFICAZIONE AUTOMATICA

Si avvia automaticamente ad ogni maschiatura lubrificando l'utensile nella quantità desiderata

OPTIONAL

Non solo una maschiatrice - MCA001: CARRELLO PORTA MASCHIATRICE
MCA001: CARRELLO PORTA MASCHIATRICE

850x750 mm H= 870 mm (peso tot. 65 Kg)
Piano superiore rinforzato
Ripiano interno con portabussole 4 ruote girevoli,2 con freno

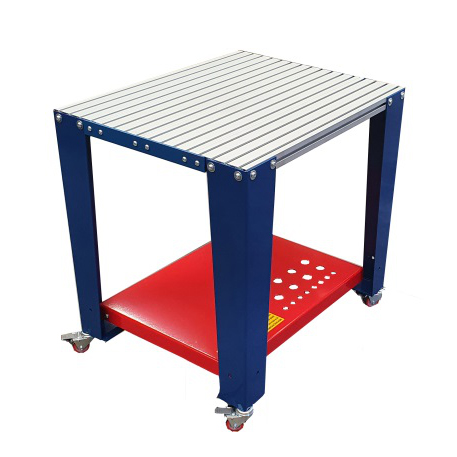

Non solo una maschiatrice - CPA001 – CARRELLO PIANO IN ALLUMINIO STRUTTURALE
CPA001 – CARRELLO PIANO IN ALLUMINIO STRUTTURALE

Con cave per staffaggio pezzi
800x640 h=870 mm
Piano inferiore portaoggetti in acciaio, 4 ruote girevoli, 2 con freno.
Peso : 55 Kg

Non solo una maschiatrice - BML001: BANCO DA LAVORO 800X600
BML001: BANCO DA LAVORO 800X600

800x600 mm (peso tot. 150 Kg )
H=830 mm (regol.) basamento da 30 mm.
In acciaio fresato e cave a T
Ripiano interno portabussole

Non solo una maschiatrice - BML002A: PIASTRA LATERALE A 90° PER BANCO DA LAVORO
BML002A: PIASTRA LATERALE A 90° PER BANCO DA LAVORO

600 mm x 300 mm
in acciaio fresato da 30 mm con cave a T

Non solo una maschiatrice - CCM001 : CARRELLO CON COLONNA DI SOLLEVAMENTO
CCM001 : CARRELLO CON COLONNA DI SOLLEVAMENTO

Carrello con basamento 800x800 mm
H=2000 mm
4 ruote girevoli, 2 con freno
maniglione di spinta.
Peso 220 kg.

Non solo una maschiatrice - CCF001 : COLONNA DI SOLLEVAMENTO
CCF001 : COLONNA DI SOLLEVAMENTO

h=1850mm,
movimentazione su guida lineare e barra trapezoidale, pilotabile con avvitatore elettrico o pneumatico.
Peso 60 Kg

Non solo una maschiatrice - CCF100 : CARRELLO 800X800 mm
CCF100 : CARRELLO 800X800 mm

con basamento da 30 mm.
Colonna centrale di sostegno.
Braccio h=1000 mm
4 ruote girevoli (2 con freno)
Peso 150 kg.

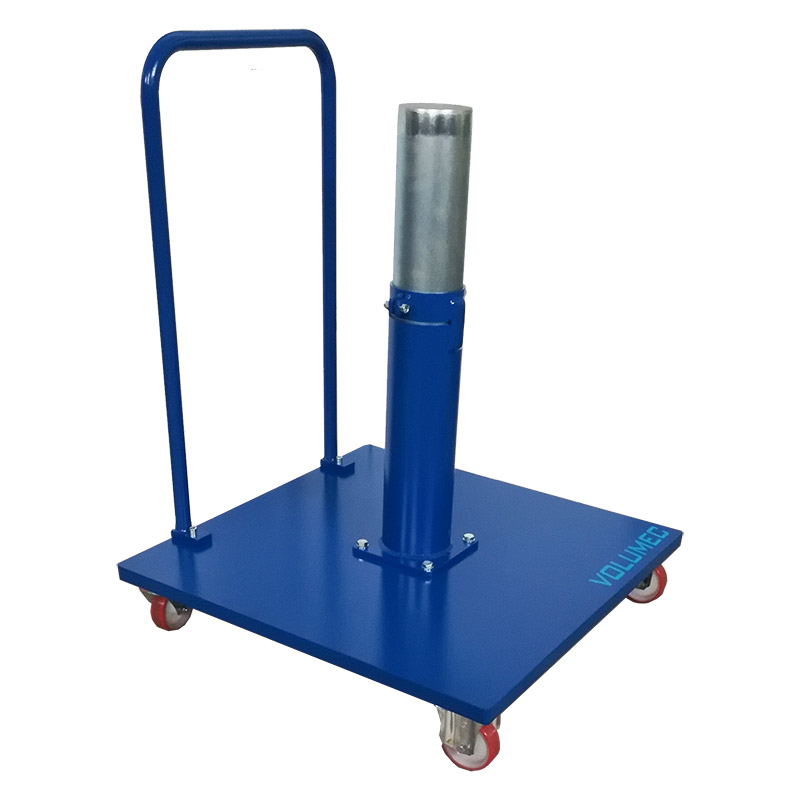

Non solo una maschiatrice - CCF100-1 : CARRELLO 800X800 mm
CCF100-1 : CARRELLO 800X800 mm

con basamento da 30 mm, colonna centrale sostegno braccio con altezza regolabile da 650mm a 1050mm, 4 ruote girevoli, 2 con freno.
Peso: 165 Kg

Non solo una maschiatrice - BUSSOLE CON FRIZIONE
BUSSOLE CON FRIZIONE

Gr1 ( Ø19 mm) DA M2 A M16

Non solo una maschiatrice - BUSSOLE CON FRIZIONE
BUSSOLE CON FRIZIONE

Gr2 ( Ø31 mm) DA M3 A M30

Non solo una maschiatrice - BUSSOLE CON FRIZIONE
BUSSOLE CON FRIZIONE

Gr3 ( Ø 48 mm) DA M16 A M42

Non solo una maschiatrice - BUSSOLE SENZA FRIZIONE
BUSSOLE SENZA FRIZIONE

DA M2 A M42
Gr1 ( Ø19 mm)
Gr2 (Ø31 mm)
Gr3 (Ø 48 mm )

Non solo una maschiatrice - MAGNETE DI POSIZIONAMENTO
MAGNETE DI POSIZIONAMENTO

BMGR1 ( Ø19 mm)
BMGR2 ( Ø31 mm)
BMGR3 ( Ø48 mm)

Non solo una maschiatrice - MANDRINO PORTA UTENSILI
MANDRINO PORTA UTENSILI

MPS10GR1 ( Ø19 mm) per utensili da Ø 0,5 a Ø 10 mm
MPS10GR2 ( Ø31 mm) per utensili da Ø 0,5 a Ø 10 mm
MPS13GR2 ( Ø31 mm) per utensili da Ø 1 a Ø 13 mm

Non solo una maschiatrice - BUSSOLE PORTAFILIERE (M5-M20)
BUSSOLE PORTAFILIERE (M5-M20)

Non solo una maschiatrice - BUSSOLA RIDUZIONE
BUSSOLA RIDUZIONE

BRGR1/GR2 (DA 31 A 19)
BRGR2/GR3 (DA 48 A 31)
BRGR3/GR4 (DA 60 A 48)

Non solo una maschiatrice - MANDRINO POSAINSERTI
MANDRINO POSAINSERTI

MPIM3 - MPIM4
MPIM5 - MPIM6
MPIM8 - MPIM10
MPIM12 - MPIM16

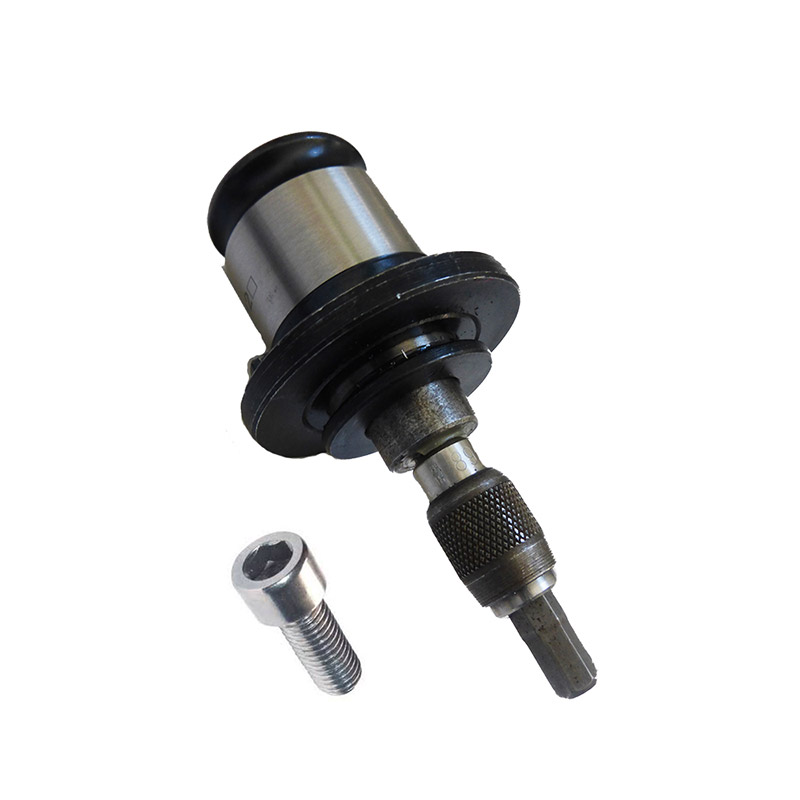

Non solo una maschiatrice - MANDRINO PER AVVITATURA CON PORTA INSERTI ESAGONALI
MANDRINO PER AVVITATURA CON PORTA INSERTI ESAGONALI

MPAE1-4

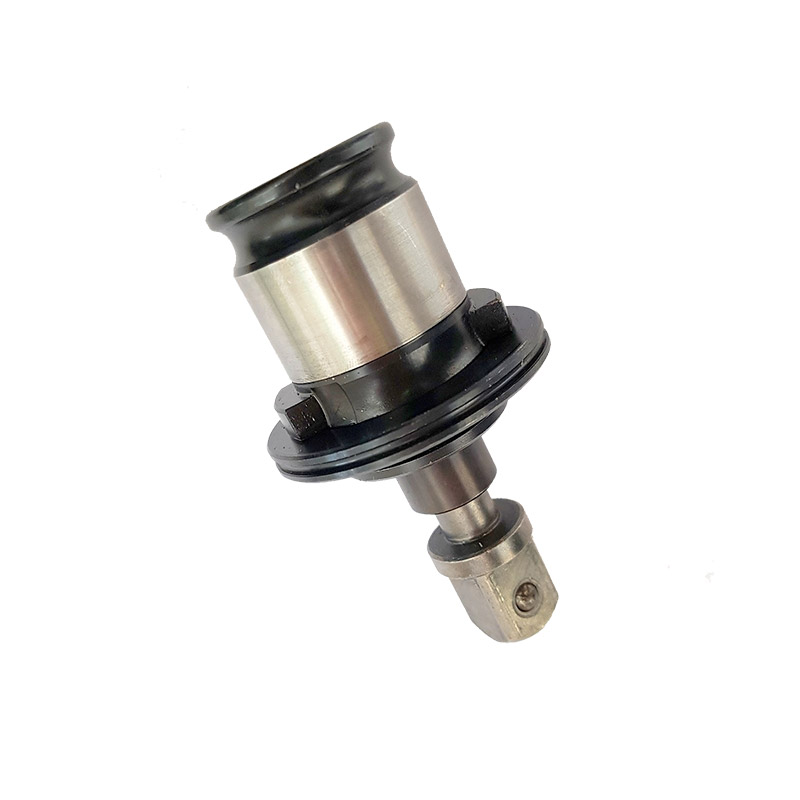

Non solo una maschiatrice - MANDRINO PER AVVITATURA CON ATTACCO 1/4 - 3/8 - 1/2
MANDRINO PER AVVITATURA CON ATTACCO 1/4 - 3/8 - 1/2

MPA 1/4
MPA 3/8
MPA 1/2
