DRILLTRONIC est la seule unité intégrée de perçage et de taraudage équipée d'un système innovant de bras articulé développé pour donner une flexibilité d'usinage maximale.
La structure est conçue avec une technologie susceptible de donner une fluidité et rapidité dans les positionnements, assurant une rigidité et une précision au cours des opérations d'usinage.
Grâce au nouveau système de contrôle VAPS (Volumec ® Assisted Positioning System) avec une interface opérateur à écran tactile, facile et intuitive, vous pouvez effectuer des opérations de perçage et taraudage, aux quotas fixés, sans plus de besoin de traçage manuel comme pour les perceuses traditionnelles.
| Modèle | Type de moteur | Tension | Vitesse de rotation | Capacité de perçage avec foret hélicoïdale | Capacité de perçage avec fraise | Capacité de taraudage sur l' acier | Changement de vitesse | Déplacement d'avancée | Hauteur de la colonne |
|---|---|---|---|---|---|---|---|---|---|
| Volt | Tours/min | mm | mm | mm | |||||
| DT131000 | Brushless | 200 - 255 V 50/60 Hz | 100-1000 | Ø 3 - Ø 13 | Ø 20 | M3 - M12 | / | 120 | 500 |
| DTS161250 | Brushless | 200 - 255 V 50/60 Hz | 30-1250 | Ø 3 - Ø 16 (Ø 20 All.) | Ø 30 | M3 - M20 | 1 | 120 | 500 |
| DT134500 | Brushless | 200 - 255 V 50/60 Hz | 125-4500 | Ø 3 - Ø 10 | Ø 15 | M3 - M8 | 1 | 120 | 500 |
Rayon de travail Drilltronic
Le nouveau système de contrôle VAPS (Volumec Assisted Positioning System). Est une interface opérateur à écran tactile, facile et intuitive, avec laquelle vous pouvez effectuer des opérations de perçage et taraudage à des quotas prédéterminées, sans plus besoin de la traçabilité manuel comment avec les perceuses traditionnels.
LES FONCTIONNES PRINICPAUX SONT:
Perçage automatique avec approche d’avancement, profondeur et perçage à pas. motorisation axe z (option).
Identification rapide de le positionnement du pièce (recherche zéro).
Positionnement assisté de l’outil sur le plan de travail avec verrouillage automatique à quotas rajoutée.
Création et sauvetage de cycles de perçage sur pièces de tout forme.
Calcul automatique de perçage sur brides en façon du rayon et angle entre les forêts.
La programmation de le perçage est possible aussi en modalité auto-aprendissage.
Taraudage automatique réglant pas et profondeur.
Positionnement et perçage aussi en modalité manuel.
Import/export programmes de perçage à travers de usb.
PLiaison à l’ordinateur à travers de porte lan.
(SEULEMENT POUR LA VERSION AVEC CONTROL VAPS) Cette version du control, au-delà de toutes les fonctionnes du VAPS, vous permets de faire du perçage automatique au profondeur et à la vitesse désiré.
FONCTIONS PRINICPALES :
- Descente/Montée automatique de l’outil à la profondeur désiré (réglée sur le control)
- Réglage de la vitesse de coupe (réglé sur le control)
- Perçage automatique avec pause d’échappement coupeaux
- Déplacement descente/monté bras aux quotas désirées
- Réglage de l’outil sur le pièce
- Motorisation Brushless avec encodeur pour contrôle de positionnement
- Capteur quotas maximales

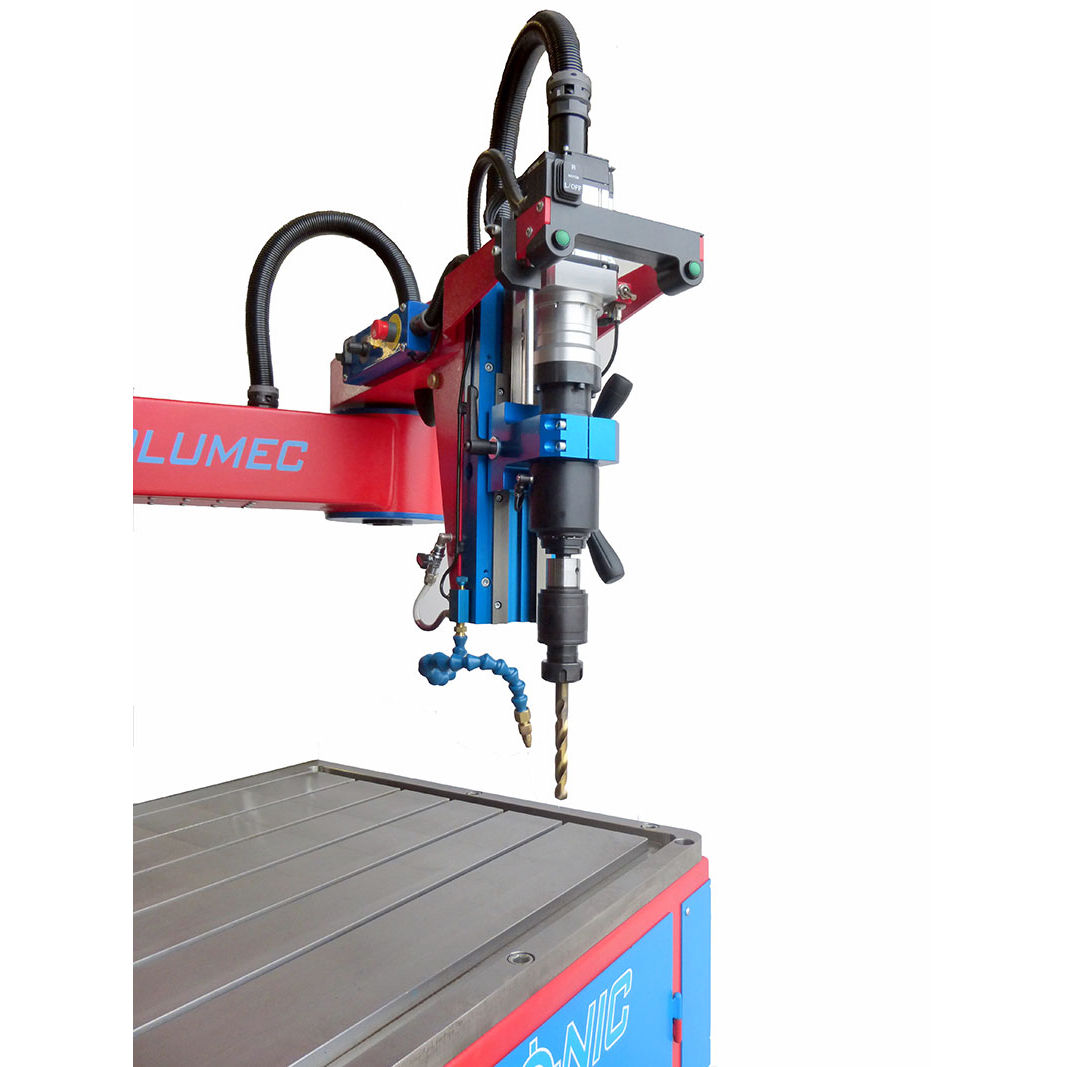

La Drilltronic peut être équipé d’ un système automatique de lubrification. Ce système vous permets d’avoir un flux correct et constant de l’huile lubrifiant à l’outil.
Intensité du flux, quantité et largeur du jet sont facilement ajustable.

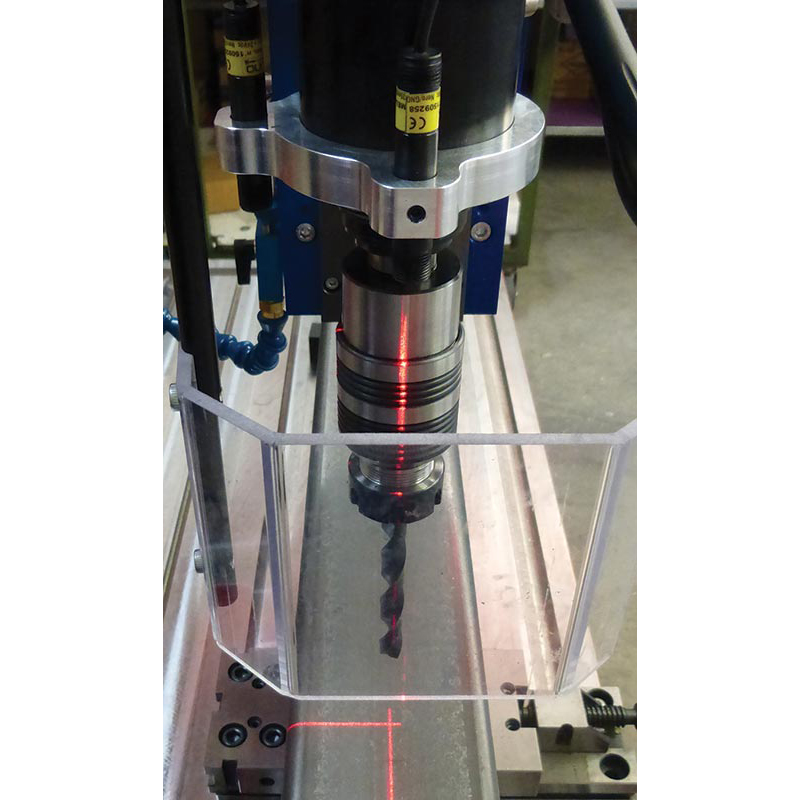

Ce système vous permets d’individuer la position précise du point de perçage/taraudage.

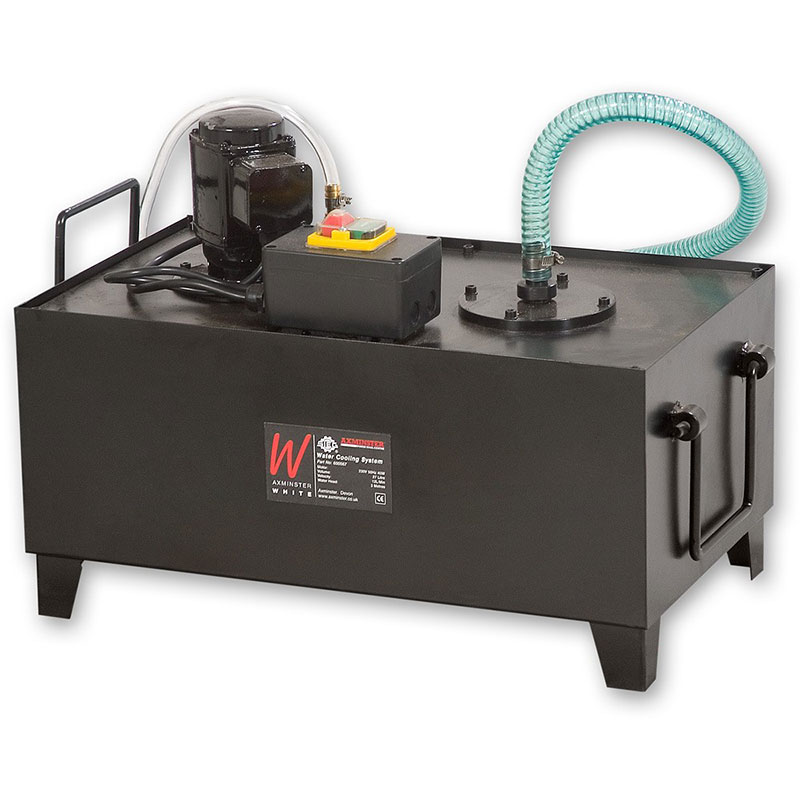

Système de réfrigération avec pompe de recirculation du réfrigérant.
Vous permets de percer et tarauder à la profondeur désirée même en la version manuelle.

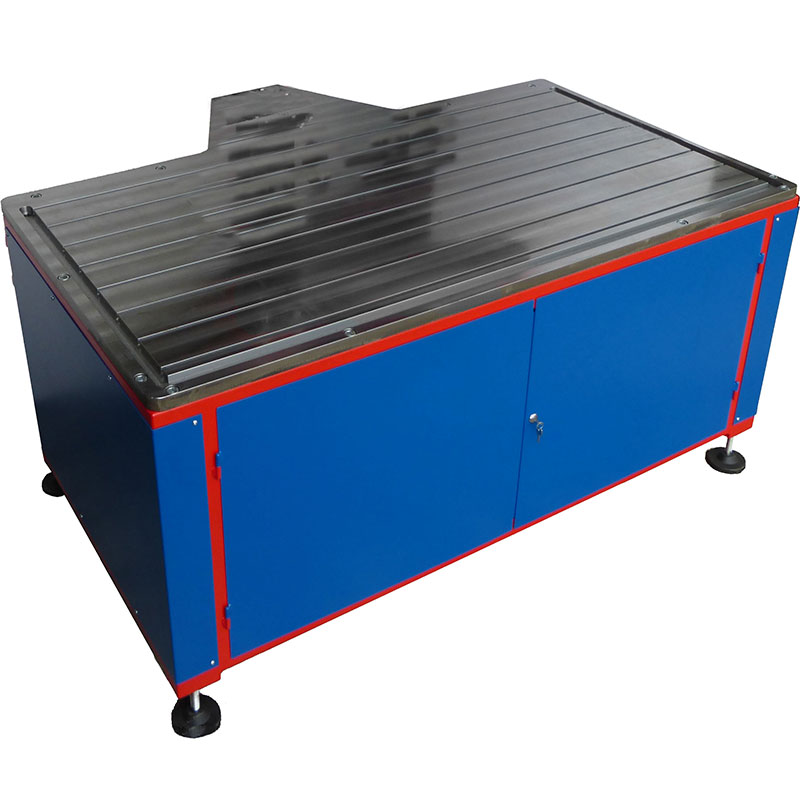

établi optimisé pour Drilltronic avec bâti reinforcé de 30mm et compartiment dépôt outils.
Disponible avec plan brut ou plan avec rainures en T et prédisposition pour rérécuperer le liquide de réfrigeration.

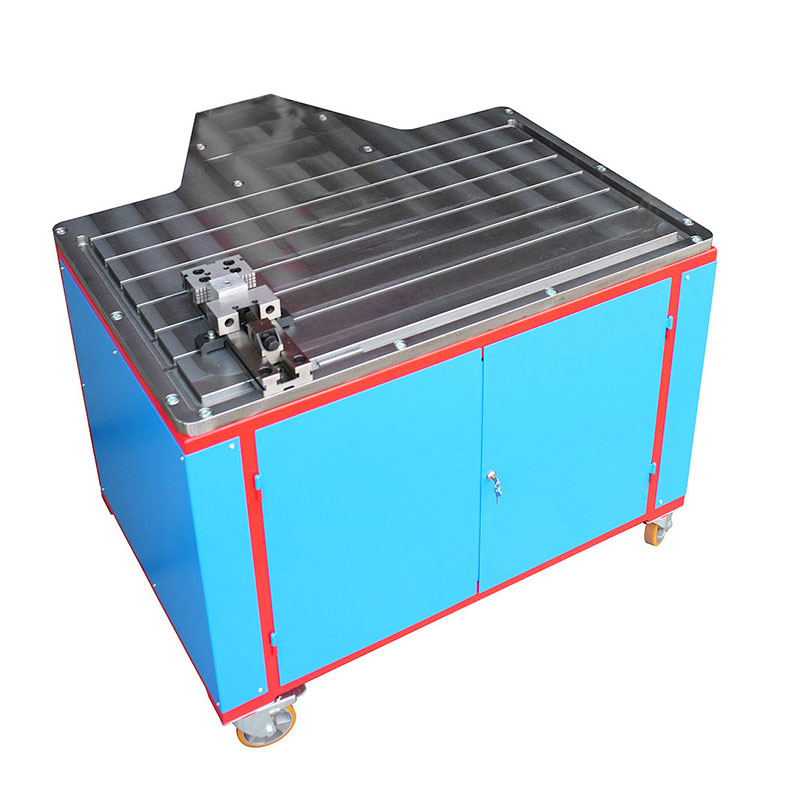

établi optimisé pour Drilltronic avec bâti reinforcé de 30mm et compartiment dépôt outils.
Disponible avec plan brut ou plan avec rainures en T et prédisposition pour rérécuperer le liquide de réfrigeration.

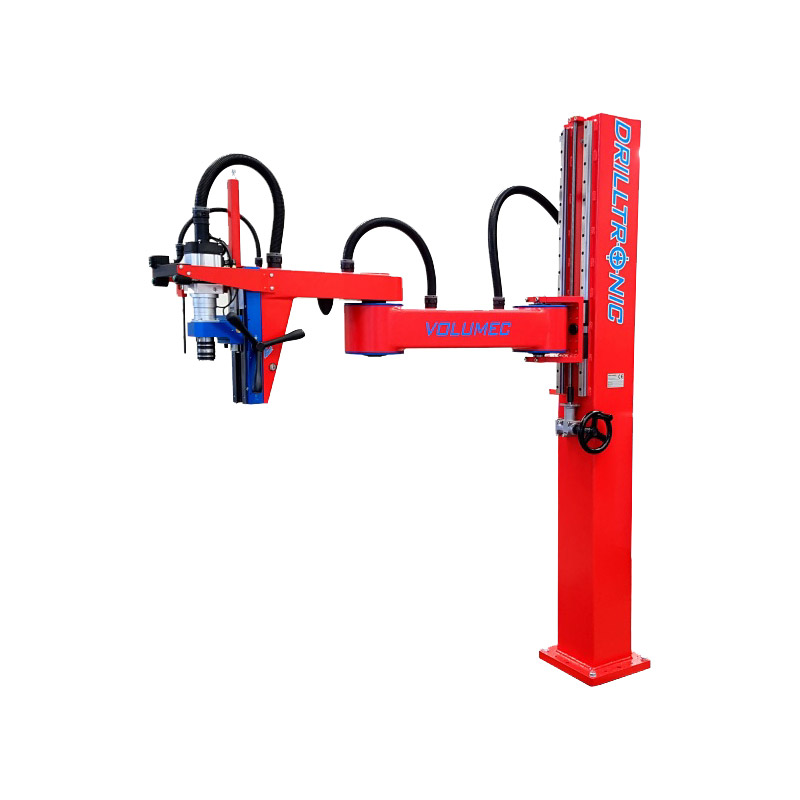

Colonne de levage avec fixation au sol et pilotage manuel
à travers perceur (automatique sur requête). Poids 215kg.
Bâti 300x300mm
Course 715mm
