UNITA' PER ROBOT

BESCHREIBUNG
BESCHREIBUNG

UNITA' PER ROBOT

BESCHREIBUNG

The units of the UJ series are a best solution for equipping your robot with an automatic drilling and tapping system.
Our units are equipped with a guide (Z) with 120 mm stroke and a Brushless motor 750 watt capable of drilling and threading at the desired speeds.
The quick charge spindle is designed for automatic tool change and the control box is equipped with interfaces for piloting from external devices (exp. PLC robot)

Bohr und Gewindeschneideanlage

Modell Motortyp Spannung Gesch-windig-keitsbereich Drehmoment Bohrungs- durchmesser mit Schnecken- bohrer Bohrungsdurchmesser mit Fräskopf Gewindegrößen Stahl
Volt U./min Nm mm mm
UJ2000 Brushless 200 - 255 V 50/60 Hz 100-1000 36 Ø 3 - Ø 13 Ø 20 M3 - M12
UJ2150 Brushless 200 - 255 V 50/60 Hz 50-500 72 Ø 8 - Ø 15 Ø 25 M3 - M16

Gewindeschneideanlage

Modell Motortyp Spannung Gesch-windig-keitsbereich Drehmoment Gewindetypeignung Stahl Spindel
Volt U./min Nm mm
U2000 Brushless 200 - 255 V 50/60 Hz 100-1000 36 M3 - M12 GR2
U2150 Brushless 200 - 255 V 50/60 Hz 50-500 72 M3 - M16 GR2
U2550 Brushless 200 - 255 V 50/60 Hz 20-200 180 M5 - M24 GR2
U3750 Brushless 200 - 255 V 50/60 Hz 10-150 250 M8 - M36 GR3

Zubehör

BESCHREIBUNG - EDS01 - TIEFENANSCHLAG
EDS01 - TIEFENANSCHLAG

BESCHREIBUNG - SCHMIERSYSTEM
SCHMIERSYSTEM

BESCHREIBUNG - EDS01 - TIEFENANSCHLAG

EDS01 - TIEFENANSCHLAG

Automatische umschaltung der drehrichtung sobald die zuvor eingestellte gewindetiefe erreicht ist

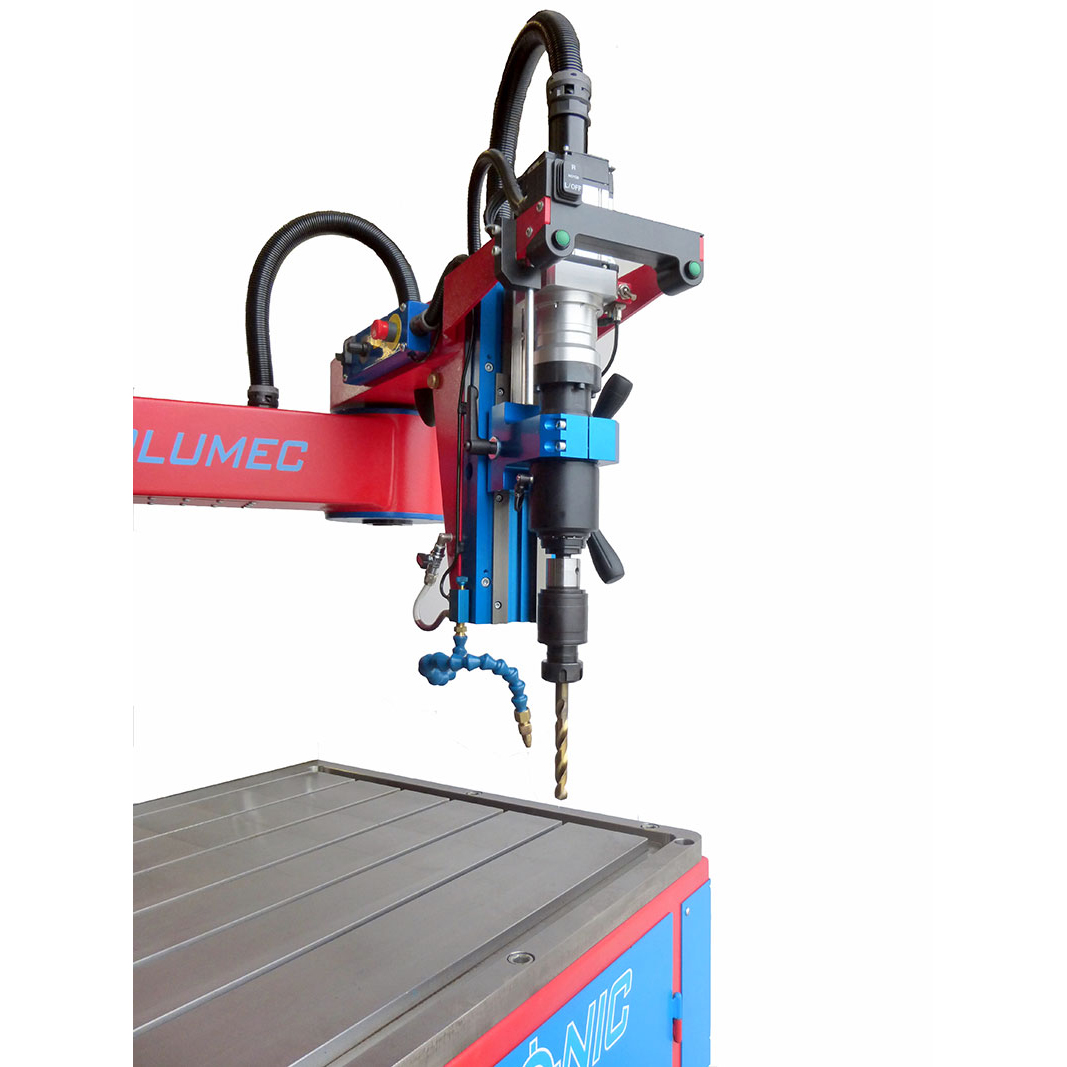

BESCHREIBUNG - SCHMIERSYSTEM

SCHMIERSYSTEM

Feiner Nebel aus Öl direkt auf dem Schneidwerkzeug Einstellung von Menge und Druck möglich

Optional

BESCHREIBUNG - BUCHSE MIT EINSTELLBARER KUPPLUNG M3 M30
BUCHSE MIT EINSTELLBARER KUPPLUNG M3 M30

Gr2 ( Ø31 mm) VON M3 BIS M30

BESCHREIBUNG - BOHR UND FRAESSPINDLE
BOHR UND FRAESSPINDLE

MPS13GR2 ( Ø31 mm) für werkzeuge von Ø 1 bis Ø 13 mm

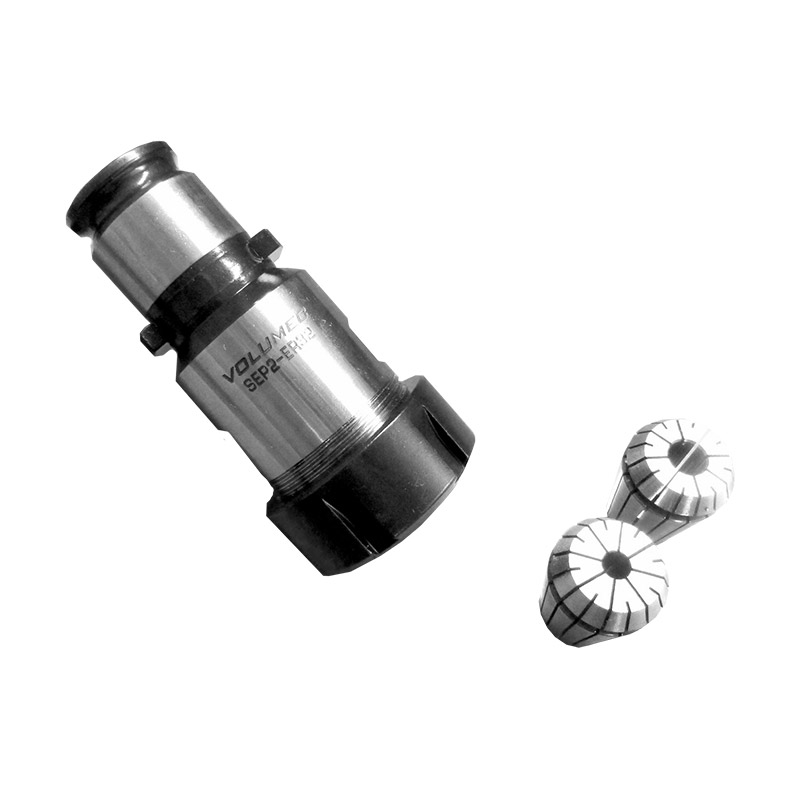

BESCHREIBUNG - SCHNELLSPANNBOHRFUTTER
SCHNELLSPANNBOHRFUTTER

MGR2-ER25
GR2-ER32
GR2-ER40
