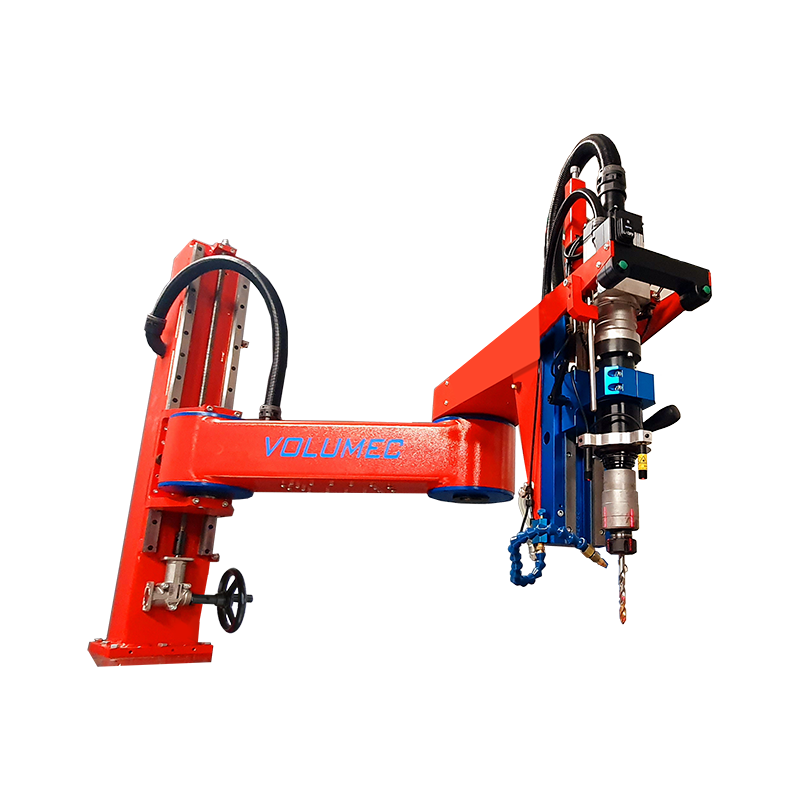

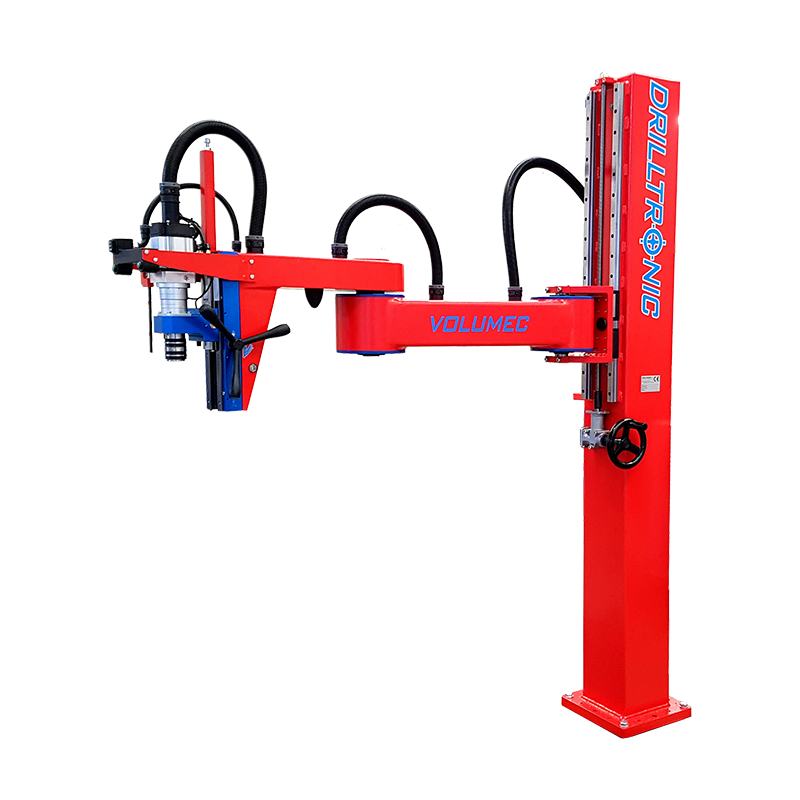

DRILLTRONIC MANUALE

Unità integrata di foratura e maschiatura

DRILLTRONIC è l’unica unità integrata di foratura e maschiatura dotata di un innovativo sistema a braccio articolato sviluppato per dare la massima flessibilità di lavorazione.
La struttura è studiata con una tecnologia in grado di dare fluidità e rapidità nei posizionamenti, garantendo rigidità e precisione durante le operazioni di lavorazione.

Unità integrata di foratura e maschiatura
Unità integrata di foratura e maschiatura
Unità integrata di foratura e maschiatura

DRILLTRONIC MANUALE

Modello Velocità di rotazione Cambio moduli velocità Capacità di foratura con punta elicoidale Capacità di foratura con fresa Capacità di maschiatura acciaio Corsa di Avanzamento Altezza Colonna
giri/min mm mm mm mm
DT131000 100-1000 NO Ø 3 - Ø 13 Ø 20 M3 - M12 135 1100
DTM 5-5000 * SI Ø 3 - Ø 16 * Ø 40 * M3 - M24 * 135 1100
* Capacita totale con l'utilizzo di più moduli MD-MJ

Moduli foratura-maschiatura
Per drilltronic dtm

Modulo Regolazione della velocità Coppia massima Capacità di foratura con punta elicoidale Capacità di foratura con fresa a tazza-punta pilota Capacità di foratura su acciaio
rpm Nm mm mm
MD-01 100-5000 7 Nm Ø3 - Ø6 / M3-M5
MD-04 25-1250 28 Nm Ø3 - Ø10 Ø15 M3-M10
MD-05 20-1000 36 Nm Ø3 - Ø13 (Ø20 Alu) Ø20 M3-M12
MD-10 10-500 72 Nm Ø3 - Ø16 (Ø20 Alu) Ø30 M3-M18 (M20 All)
MD-15 5-350 105 Nm Ø10 - Ø16 (Ø20 Alu) Ø40 M5-M20 (M22 All)
MJ-25 4-200 180 Nm Ø50 M5-M24

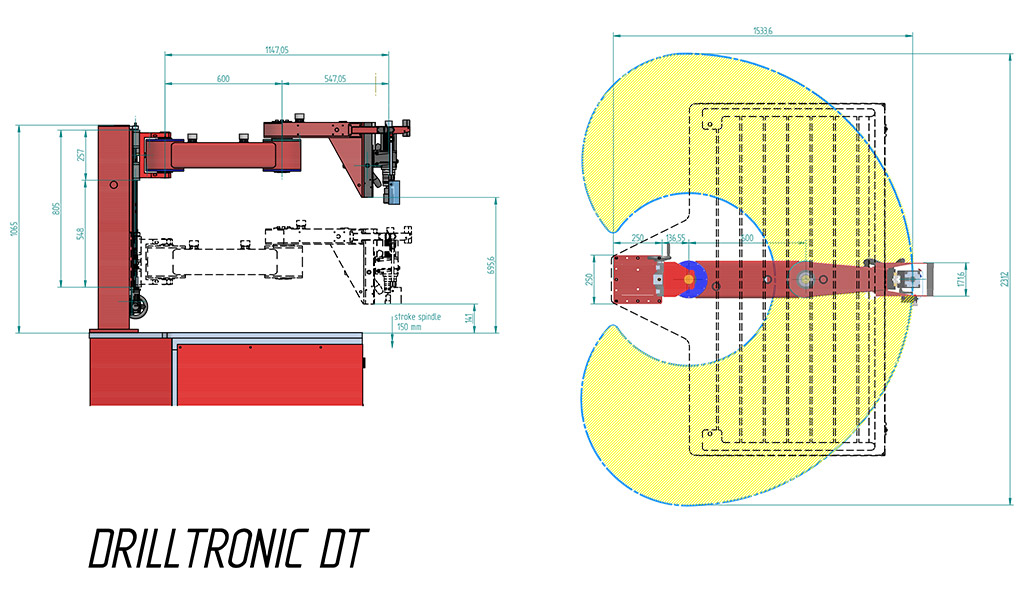

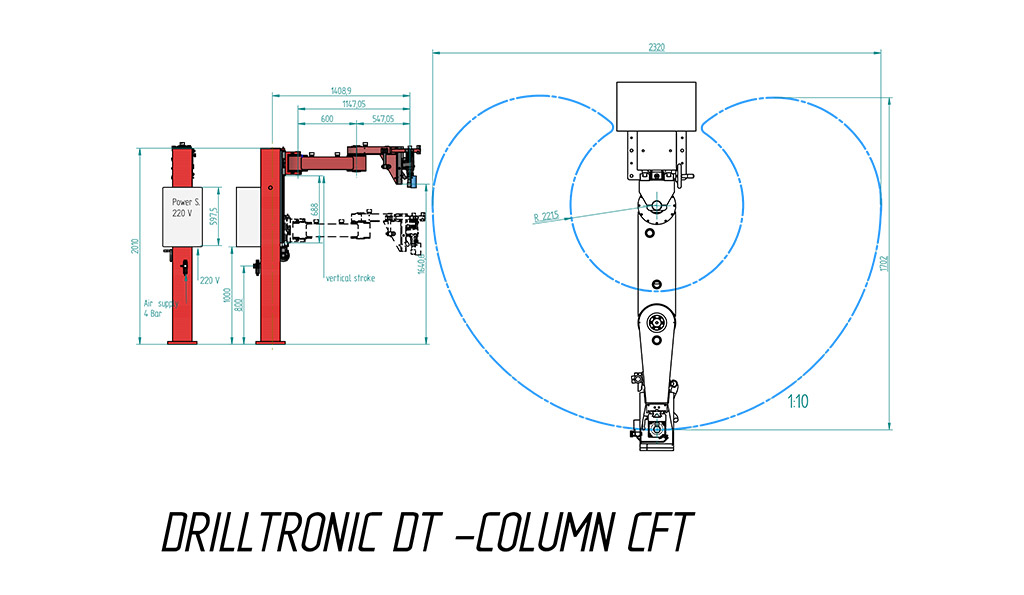

AREA DI LAVORO

Area Di Lavoro Drilltronic

Area Di Lavoro Drilltronic

VIDEO

ACCESSORI

Unità integrata di foratura e maschiatura  - SISTEMA DI LUBRIFICAZIONE
SISTEMA DI LUBRIFICAZIONE

Unità integrata di foratura e maschiatura  - SISTEMA DI PUNTAMENTO LASER
SISTEMA DI PUNTAMENTO LASER

Unità integrata di foratura e maschiatura  - SISTEMA DI REFRIGERAZIONE
SISTEMA DI REFRIGERAZIONE

Unità integrata di foratura e maschiatura  - SENSORE DI PROFONDITA' AD ALTA PRECISIONE
SENSORE DI PROFONDITA' AD ALTA PRECISIONE

Unità integrata di foratura e maschiatura  - SISTEMA DI LUBRIFICAZIONE

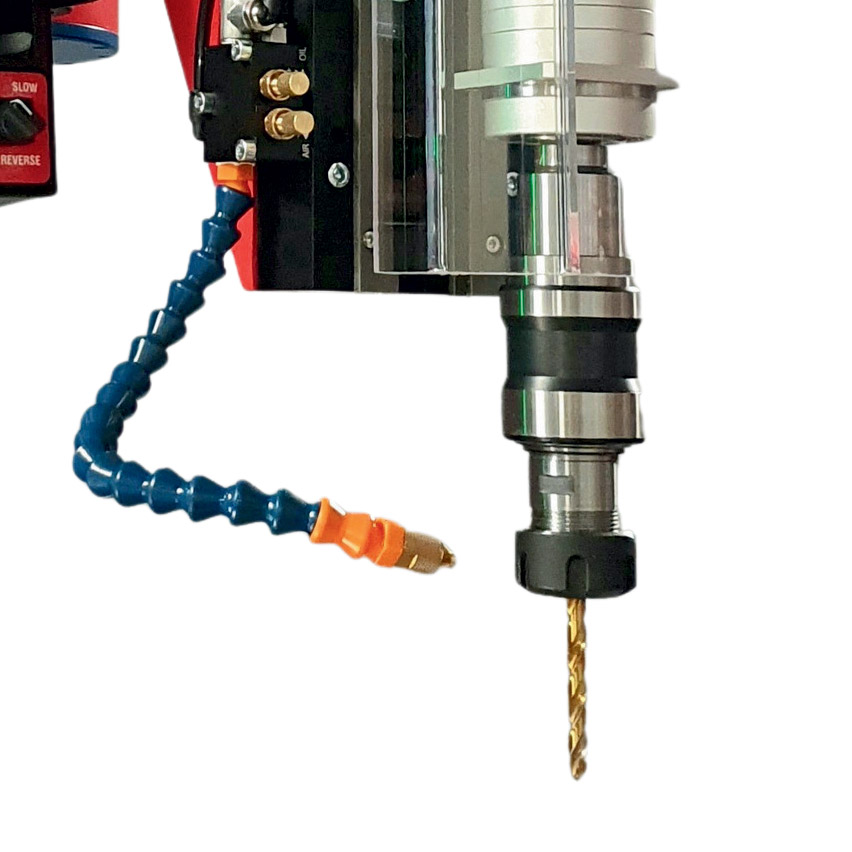

SISTEMA DI LUBRIFICAZIONE

La Drilltronic può essere fornita con un sistema automatico di lubrificazione. Con questo sistema è possibile assicurare un corretto e costante flusso di olio lubrificante all'utensile.
L'intensità del flusso, la quantità e l'ampiezza del getto del liquido possono essere facilmente regolati.

Unità integrata di foratura e maschiatura  - SISTEMA DI PUNTAMENTO LASER

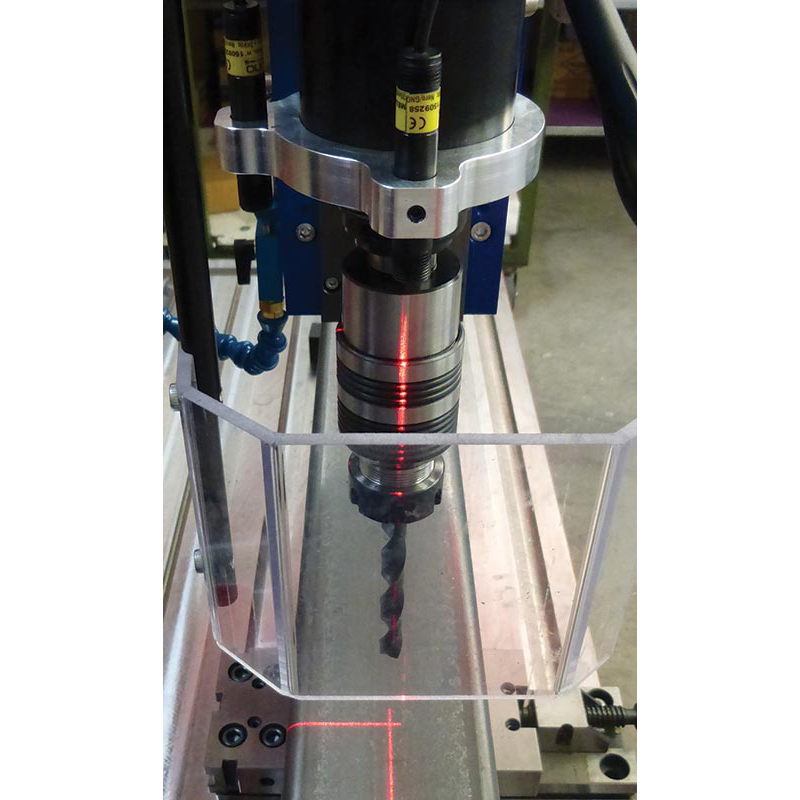

SISTEMA DI PUNTAMENTO LASER

Grazie al sistema di puntamento laser si ha la possibilità di individuare con precisione il punto di foratura maschiatura.

Unità integrata di foratura e maschiatura  - SISTEMA DI REFRIGERAZIONE

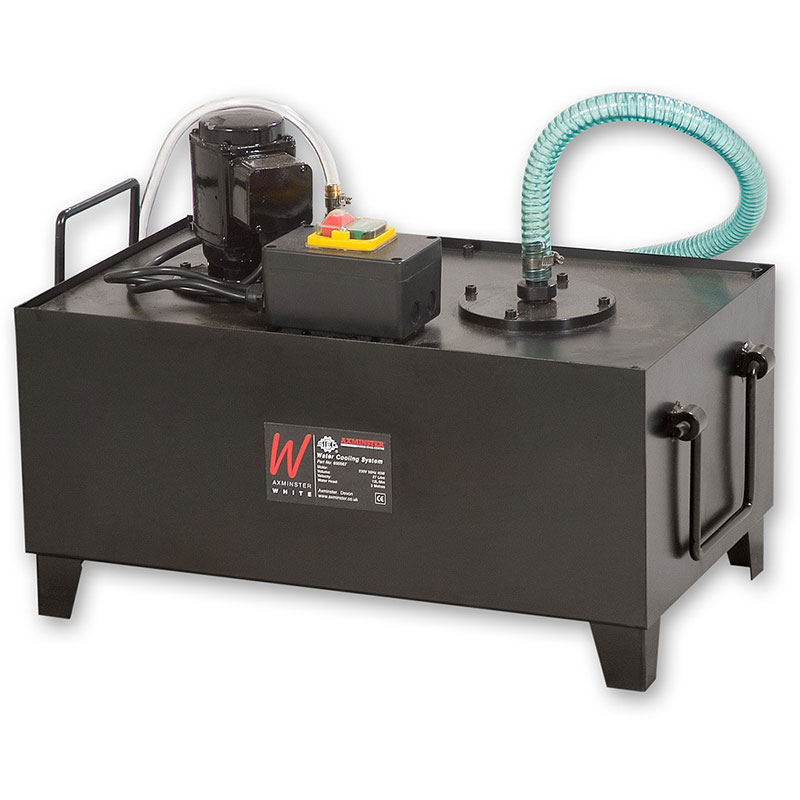

SISTEMA DI REFRIGERAZIONE

Sistema di refrigerazione con pompa di ricircolo del refrigerante.

Unità integrata di foratura e maschiatura  - SENSORE DI PROFONDITA' AD ALTA PRECISIONE

SENSORE DI PROFONDITA' AD ALTA PRECISIONE

Permette di forare e maschiare alla profondità desiderata anche nella versione manuale.

OPTIONAL

Unità integrata di foratura e maschiatura  - BANC0 DI LAVORO BDL1810 <span>(1800x1000mm)</span>

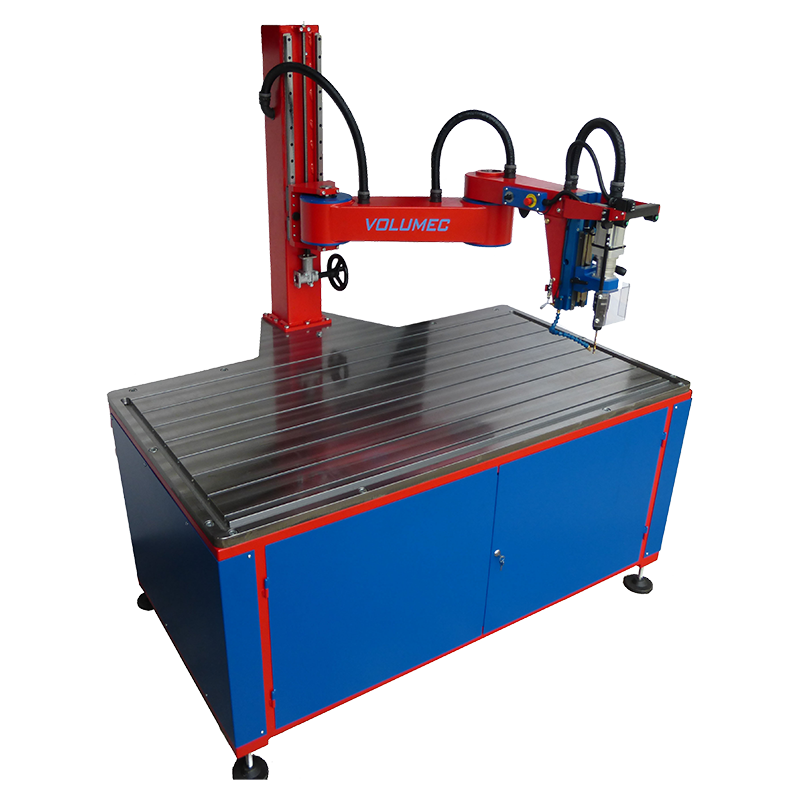

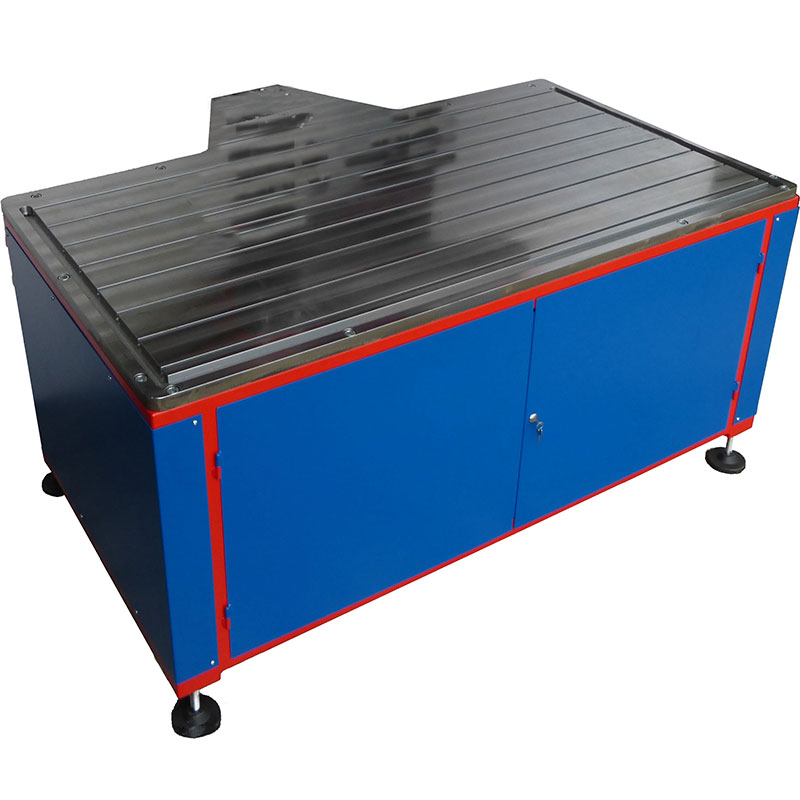

BANC0 DI LAVORO BDL1810 (1800x1000mm)

Banco strutturale portante ottimizzato per DRILLTRONIC, con basamento da 30mm e vano interno per il deposito degli attrezzi.
Disponibile con piano grezzo o con piano lavorato con cave a T predisposto per il recupero del refrigerante.

Unità integrata di foratura e maschiatura  - BANC0 DI LAVORO BDL128 <span>(1200x800mm)</span>

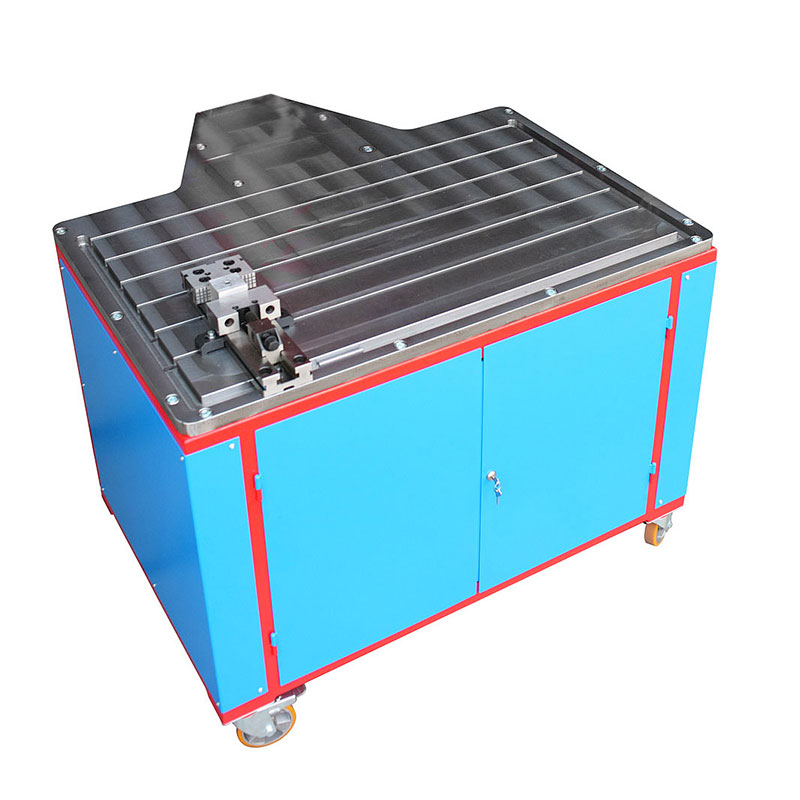

BANC0 DI LAVORO BDL128 (1200x800mm)

Banco strutturale portante ottimizzato per DRILLTRONIC, con basamento da 30mm e vano interno per il deposito degli attrezzi.
Disponibile con piano grezzo o con piano lavorato con cave a T predisposto per il recupero del refrigerante.

Unità integrata di foratura e maschiatura  - CFT : COLONNA FISSAGGIO A TERRA H=2000mm

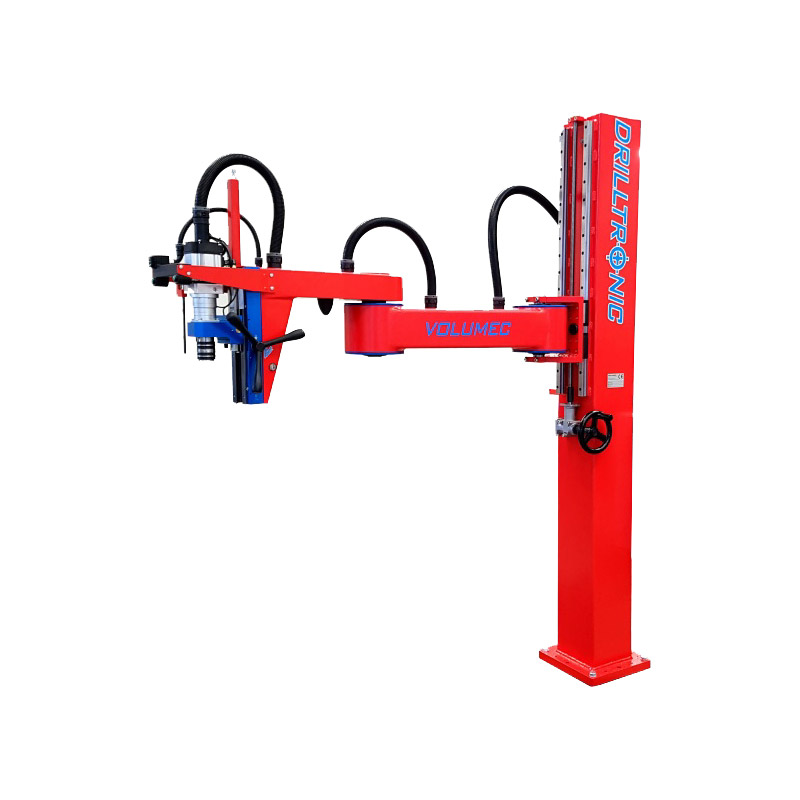

CFT : COLONNA FISSAGGIO A TERRA H=2000mm

Colonna di sollevamento predisposta per il fissaggio a pavimento.
Pilotaggio manuale tramite avvitatore (automatico su richiesta).
Peso 215kg.
Base 300x300mm
Corsa 715mm
