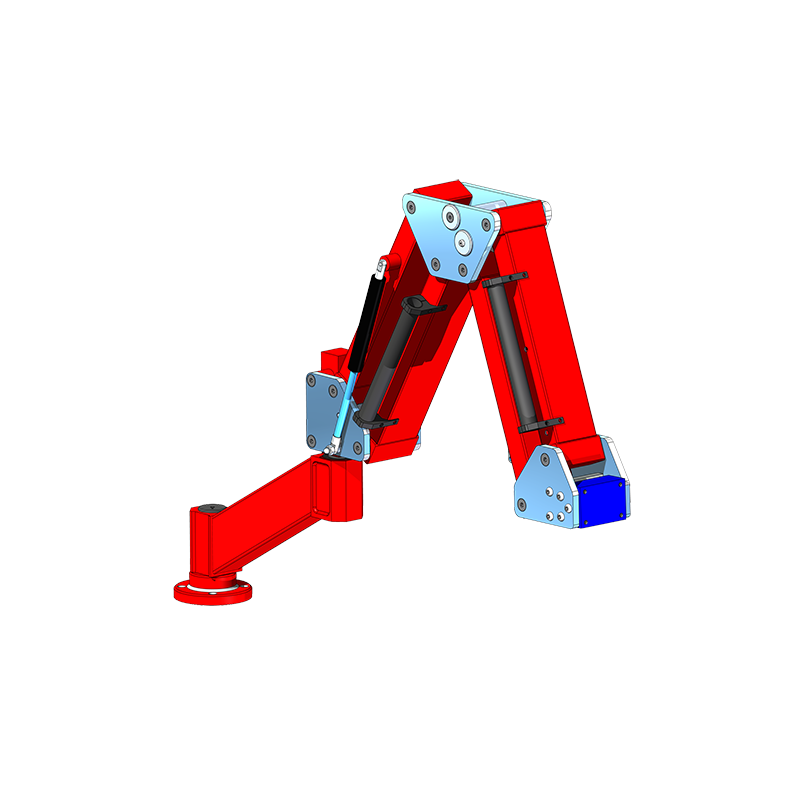

Il triplo braccio articolato EAT3 consente di bilanciare utensili pesanti e di bloccare coppie di lavoro elevate.
| Raggio di lavoro |
Corsa Verticale |
Rotazione |
Peso Braccio |
|---|---|---|---|
| 1650 mm | 900 mm | 360 ° | 62 kg |
| 65 in | 35 in | 360 ° | 137 lbs |
| Testate Compatibili |
|---|
| TUTTE LE SERIE EAT VENGONO FORNITE CON TESTATA FISSA INCLUSA |
| FISSAGGIO BANCO (standard) | FISSAGGIO A SOFFITTO Versione (S) |
|---|---|
|
NO |
Art. 168 Il datore di lavoro adotta le misure organizzative necessarie e ricorre ai mezzi appropriati, in particolare attrezzature meccaniche, per evitare la necessità di una movimentazione manuale dei carichi da parte dei lavoratori. Qualora non sia possibile evitare la movimentazione manuale dei carichi ad opera dei lavoratori, il datore di lavoro adotta le misure organizzative necessarie, ricorre ai mezzi appropriati e fornisce ai lavoratori stessi i mezzi adeguati, allo scopo di ridurre il rischio che comporta la movimentazione manuale di detti carichi […]
Art. 203 […] il datore di lavoro elabora e applica un programma di misure tecniche o organizzative, volte a ridurre al minimo l’esposizione e i rischi […], considerando in particolare quanto segue: a) altri metodi di lavoro che richiedono una minore esposizione a vibrazioni meccaniche; b)la scelta di attrezzature di lavoro adeguate concepite nel rispetto dei principi ergonomici e che producono, tenuto conto del lavoro da svolgere, il minor livello possibile di vibrazioni […]
Elimina il peso del vostro utensile, riducendo la fatica dell'operatore salvaguardando la salute ma aumentando la produttività
Consente un movimento fluido e maneggevole in ogni direzione
Assorbe coppie e torsioni dovute all'utilizzo di utensili
Viene costruito interamente presso la nostra azienda in Italia
Offre una gamma completa di soluzioni adatte a ogni lavorazione

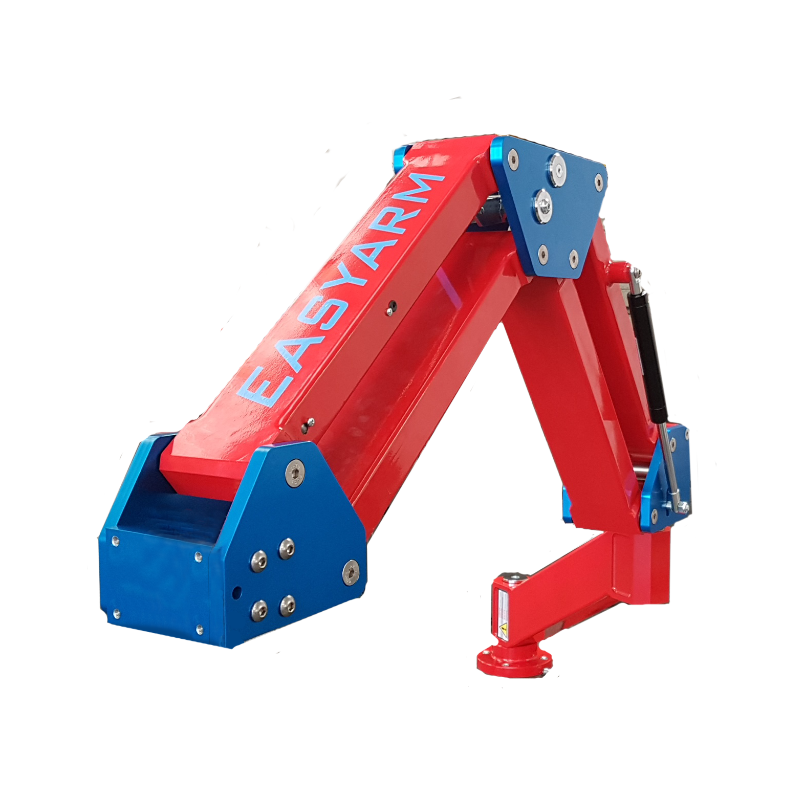

Il braccio articolato EA3 bilancia il peso dell'attrezzo o dell' utensile in tutta l'area di lavoro, garantendo movimenti rapidi e precisi senza sforzo. ZERO GRAVITY.
| Modello | Coppia Max | Peso Bilanciato |
|---|---|---|
| Nm | kg | |
| EAT1610014 | 300 | 8 - 14 |
| EAT1610019 | 500 | 15 - 19 |
| EAT1610025 | 500 | 20 - 25 |
| EAT1610030 | 500 | 26 - 30 |
| EAT1610035 | 500 | 31 - 35 |
| EAT1610040 | 500 | 36 - 40 |
Morsetto per fissaggio utensile - diametro 40 - 60 – 80 mm
Adattatore per diametri inferiori a 40-60-80 mm
ø MAX 29 mm
Peso Max 20 Kg
Con base di 30 mm
Colonna centrale per il supporto del braccio h=1000 mm
4 ruote girevoli, 2 con freni
Peso 165 kg
con base di 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 50 mm, 4 ruote girevoli, 2 con freni.
Peso 165 Kg
con base da 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 1050 mm, 4 ruote girevoli, 2 con freni
Peso 185 kg (ruote basse)
Completo di colonna sollevamento
braccio h=2000 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 220 Kg
Completo di colonna sollevamento braccio h=1920 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 240 Kg (ruote basse)
Movimentazione su guida lineare e barra trapezoidale pilotabile
con avvitatore elettrico o pneumatico.
Peso 60 Kg
Movimentazione su 2 ruote girevoli con freno, 2 fisse.
Maniglione di spinta.
Peso 155 Kg.
Lunghezza totale 2200 mm Corsa 2000 mm con struttura autoportante
e 4 stabilizzatori regolabili.
Peso: Kg.120
