EASYARM 4

Braccio Articolato Bilanciato

La serie EasyArm è stata progettata per sostenere e bilanciare il peso di qualsiasi utensile o apparecchio fino a 10 Kg.
La struttura, costruita interamente in alluminio aeronautico, garantisce elevata fluidità nei movimenti ,mantenere l'utensile nelle posizioni corrette, e assorbire le coppie / torsioni dovute alla lavorazione.
Numerose sono le combinazioni che si possono realizzare scegliendo tra diversi sistemi di fissaggio, bloccaggio del braccio in qualsiasi posizione, aree di lavoro ed agli accessori.
L'utilizzo del braccio articolato bilanciato previene l' affaticamento del operatore garantendo cosi una maggior produttività nel rispetto della propria salute.
EasyArm è una linea completa di bracci articolati bilanciati adatti per differenti campi di applicazione.

Raggio di lavoro
Corsa Verticale
Rotazione
Peso Braccio
1800 mm 1450 mm 360 ° 20-22 kg
72 in 57 in 360 ° 42-18 lbs
Testate Compatibili
Tutte
FISSAGGIO BANCO (standard) FISSAGGIO A SOFFITTO Versione (S)
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato

EASYARM 4

L’adozione dei bracci EASYARM permette infine di ottemperare al TU 81/2008 (in specifico agli artt. 168 e 203).

Art. 168 Il datore di lavoro adotta le misure organizzative necessarie e ricorre ai mezzi appropriati, in particolare attrezzature meccaniche, per evitare la necessità di una movimentazione manuale dei carichi da parte dei lavoratori. Qualora non sia possibile evitare la movimentazione manuale dei carichi ad opera dei lavoratori, il datore di lavoro adotta le misure organizzative necessarie, ricorre ai mezzi appropriati e fornisce ai lavoratori stessi i mezzi adeguati, allo scopo di ridurre il rischio che comporta la movimentazione manuale di detti carichi […]

Art. 203 […] il datore di lavoro elabora e applica un programma di misure tecniche o organizzative, volte a ridurre al minimo l’esposizione e i rischi […], considerando in particolare quanto segue: a) altri metodi di lavoro che richiedono una minore esposizione a vibrazioni meccaniche; b)la scelta di attrezzature di lavoro adeguate concepite nel rispetto dei principi ergonomici e che producono, tenuto conto del lavoro da svolgere, il minor livello possibile di vibrazioni […]

VANTAGGI

Elimina il peso del vostro utensile, riducendo la fatica dell'operatore salvaguardando la salute ma aumentando la produttività

Consente un movimento fluido e maneggevole in ogni direzione

Assorbe coppie e torsioni dovute all'utilizzo di utensili

Viene costruito interamente presso la nostra azienda in Italia

Offre una gamma completa di soluzioni adatte a ogni lavorazione

AREA DI LAVORO

Area Di Lavoro Easy Arm 4

EA4 - Multi braccio articolato standard

L'articolazione speciale permette la massima flessibilità nei movimenti, doppia regolazione di bilanciamento e ampia area di lavoro estesa in altezza e raggio . Possibilità di lavorare anche sotto la base di fissaggio .ZERO GRAVITY.

Modello Coppia Max Peso Bilanciato
Nm kg
EA186002 200 1,5 - 2
EA186004 200 2,5 - 5
EA186008 200 5,5 - 8
EA186010 200 8,5 - 10

EAB4 - Multi braccio articolato con sistema di blocco

La serie EAB può essere utilizzata come braccio bilanciato standard con la possibilità di bloccaggio dell'utensile all'altezza desiderata che potrà essere mantenuta sull'intera area di lavoro.

Modello Coppia Max Peso Bilanciato
Nm kg
EAB186002 200 1,5 - 2
EAB186004 200 2,5 - 5
EAB186008 200 5,5 - 8
EAB186010 200 8,5 - 10

VIDEO

Testate utensile

M
M

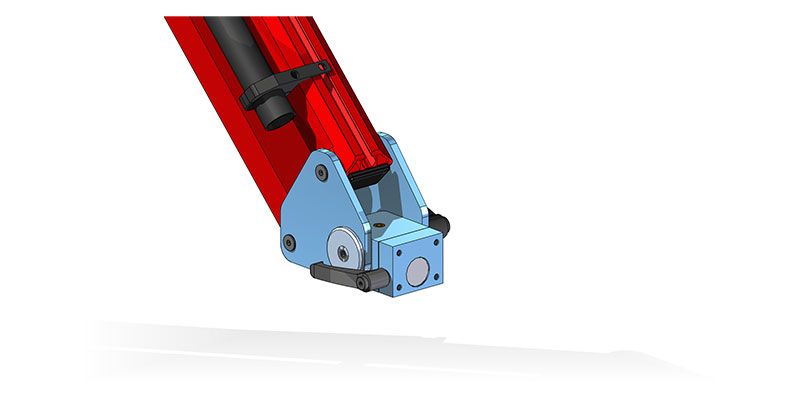

Testa multidirezionale regolabile e bloccabile in diverse angolazioni

M1
M1

Testa multidirezionale rinforzata regolabile e bloccabile in diverse angolazioni

FRH0-90
FRH0-90

Testata a posizionamento rapido 0°-90° - ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)

T40-T60-T80
T40-T60-T80

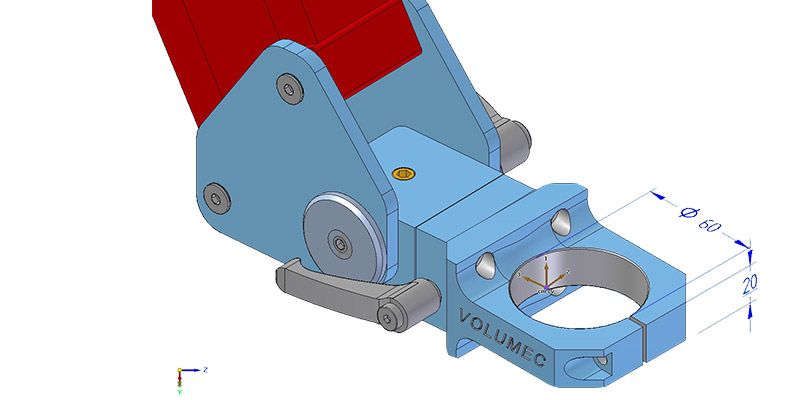

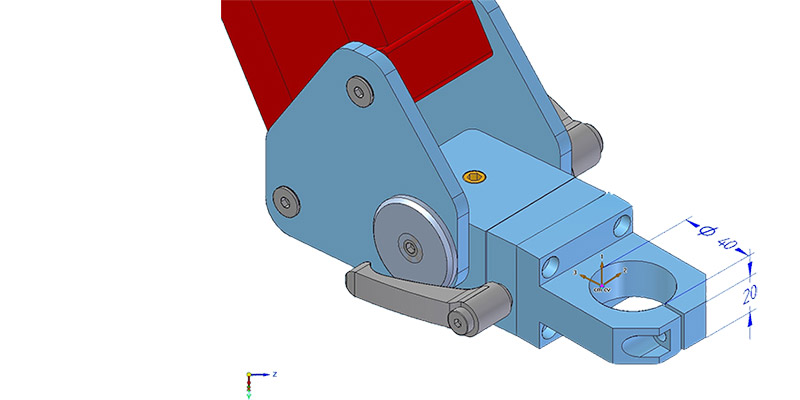

Morsetto per fissaggio utensile - diametro 40 - 60 – 80 mm

A40-A60-A80
A40-A60-A80

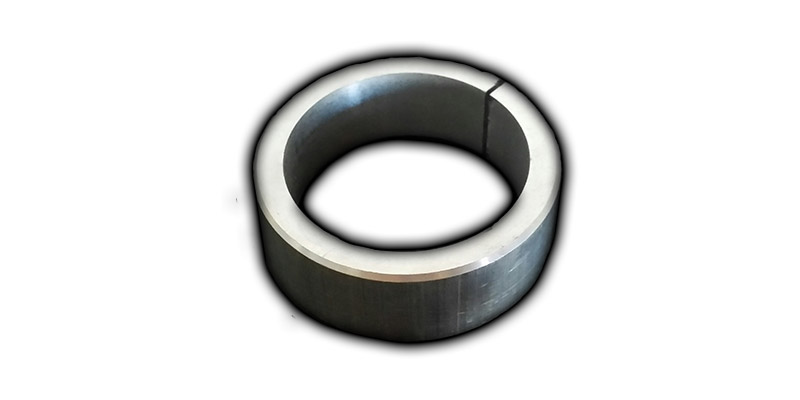

Adattatore per diametri inferiori a 40-60-80 mm

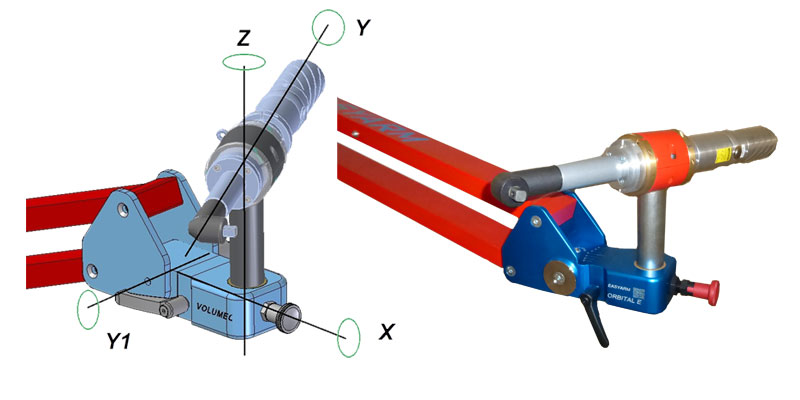

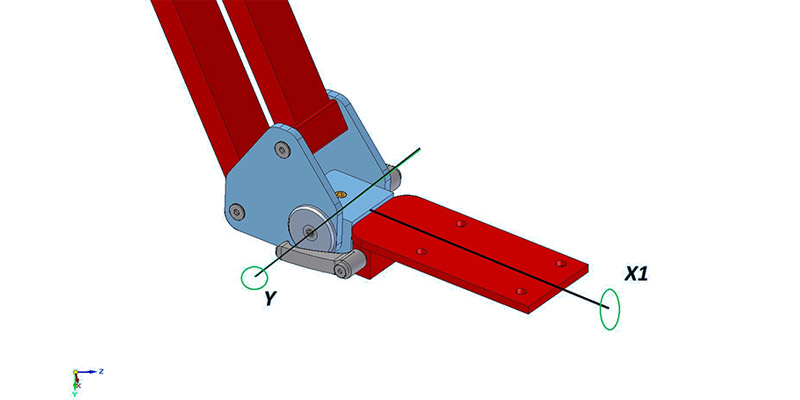

Attacchi orbitali

Easyarm offre una linea completa di teste per il fissaggio di utensili o dispositivi che possono essere selezionati in base al tipo di lavorazione da eseguire.
La nuova linea di attacchi orbitali revolving offre la massima versatilità di scelta con vantaggio di poter posizionare l’utensile sia verso l’alto che verso il basso in base all’area di lavoro da raggiungere.

revolving

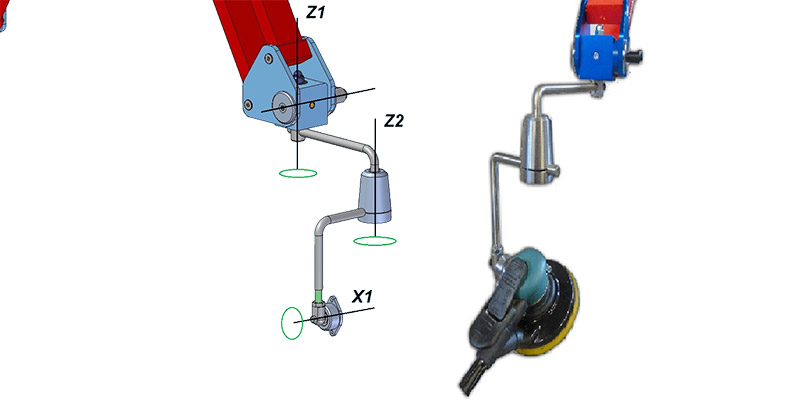

A1
A1

ATTACCO ORBITALE

A2
A2

ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)

A3
A3

ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)

A4
A4

ATTACCO ORBITALE

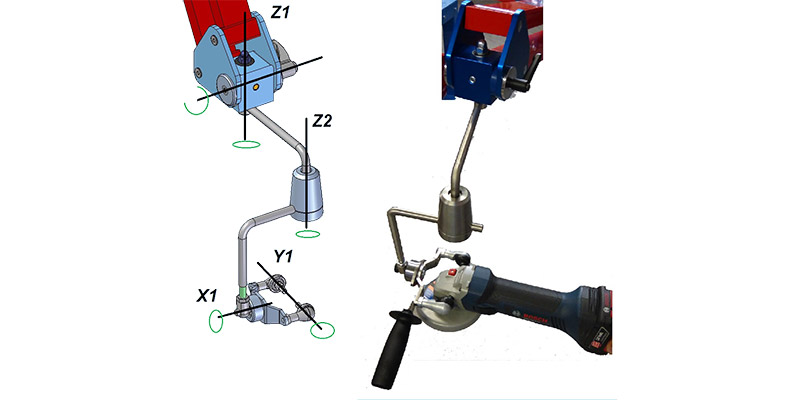

B1
B1

ATTACCO ORBITALE

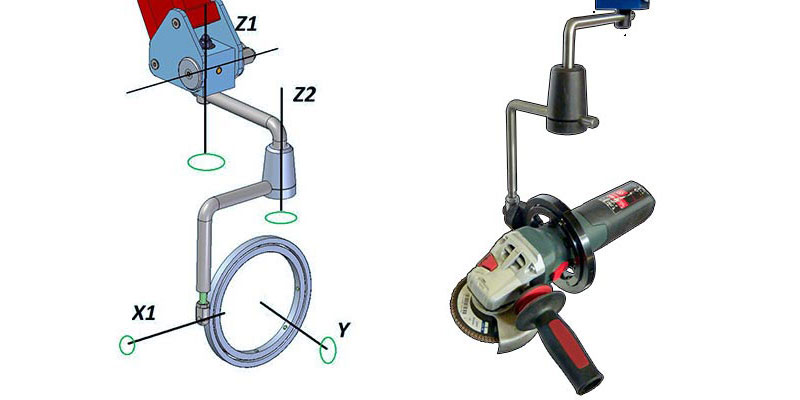

C1
C1

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm

C2
C2

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm

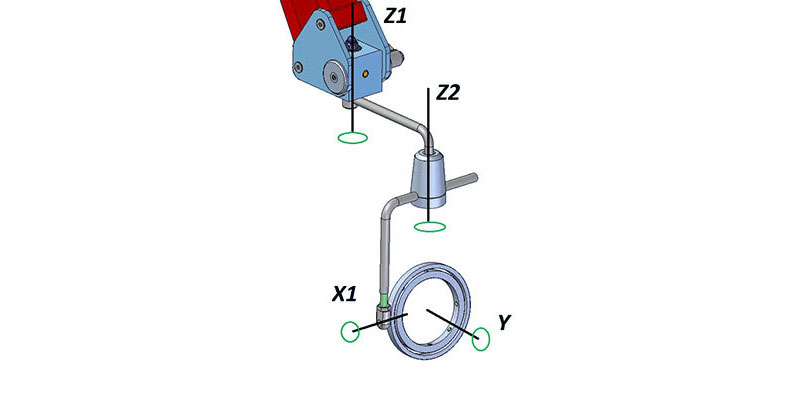

D1
D1

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85 mm

D2
D2

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85 mm

OPTIONAL

KIT SUPPORTO CABLAGGIO EA3-EAB3-EA4-EAB4 - KIT SUPPORTO CABLAGGIO EA3-EAB3-EA4-EAB4
KIT SUPPORTO CABLAGGIO EA3-EAB3-EA4-EAB4

ø MAX 29 mm

STAFFA SUPPORTO PARETE - STAFFA SUPPORTO PARETE
STAFFA SUPPORTO PARETE

Peso Max 20 Kg

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

Con base di 30 mm
Colonna centrale per il supporto del braccio h=1000 mm
4 ruote girevoli, 2 con freni
Peso 165 kg

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

con base di 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 50 mm, 4 ruote girevoli, 2 con freni.
Peso 165 Kg

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

con base da 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 1050 mm, 4 ruote girevoli, 2 con freni
Peso 185 kg (ruote basse)

CARRELLO CON BASE 800X800X30 mm - CARRELLO CON BASE 800X800X30 mm
CARRELLO CON BASE 800X800X30 mm

Completo di colonna sollevamento
braccio h=2000 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 220 Kg

CARRELLO 800X800X30 mm - CARRELLO 800X800X30 mm
CARRELLO 800X800X30 mm

Completo di colonna sollevamento braccio h=1920 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 240 Kg (ruote basse)

COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm - COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm
COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm

Movimentazione su guida lineare e barra trapezoidale pilotabile
con avvitatore elettrico o pneumatico.
Peso 60 Kg

CARRELLO CON BASE 800X800X30 mm - CARRELLO CON BASE 800X800X30 mm
CARRELLO CON BASE 800X800X30 mm

Movimentazione su 2 ruote girevoli con freno, 2 fisse.
Maniglione di spinta.
Peso 155 Kg.

GUIDA DI SCORRIMENTO LINEARE - GUIDA DI SCORRIMENTO LINEARE
GUIDA DI SCORRIMENTO LINEARE

Lunghezza totale 2200 mm Corsa 2000 mm con struttura autoportante
e 4 stabilizzatori regolabili.
Peso: Kg.120
