La serie EasyArm è stata progettata per sostenere e bilanciare il peso di qualsiasi utensile o apparecchio fino a 30 Kg.
La struttura, costruita interamente in alluminio aeronautico, garantisce elevata fluidità nei movimenti ,mantenere l'utensile nelle posizioni corrette, e assorbire le coppie / torsioni dovute alla lavorazione.
Numerose sono le combinazioni che si possono realizzare scegliendo tra diversi sistemi di fissaggio, bloccaggio del braccio in qualsiasi posizione, aree di lavoro ed agli accessori.
L'utilizzo del braccio articolato bilanciato previene l' affaticamento del operatore garantendo cosi una maggior produttività nel rispetto della propria salute.
EasyArm è una linea completa di bracci articolati bilanciati adatti per differenti campi di applicazione.

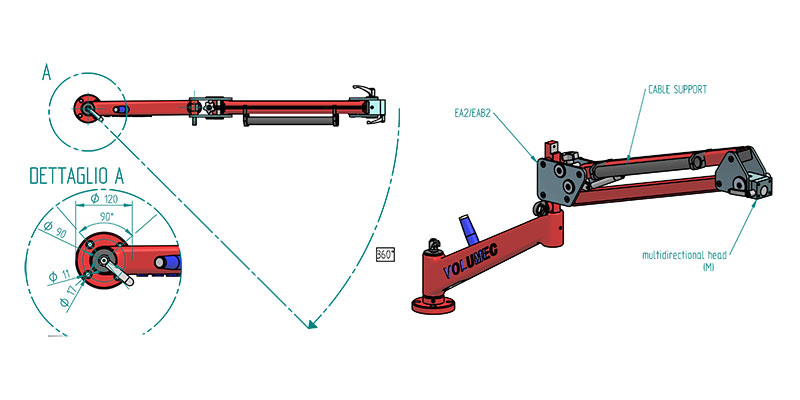

Raggio di lavoro |
Corsa Verticale |
Rotazione |
Peso Braccio |
---|---|---|---|
1270 mm | 755 mm | 360 ° | 15-25 kg |
71 in | 30 in | 360 ° | 33-55 lbs |
Testate Compatibili |
---|
Tutte |
* EAT (solo testata fissa) |

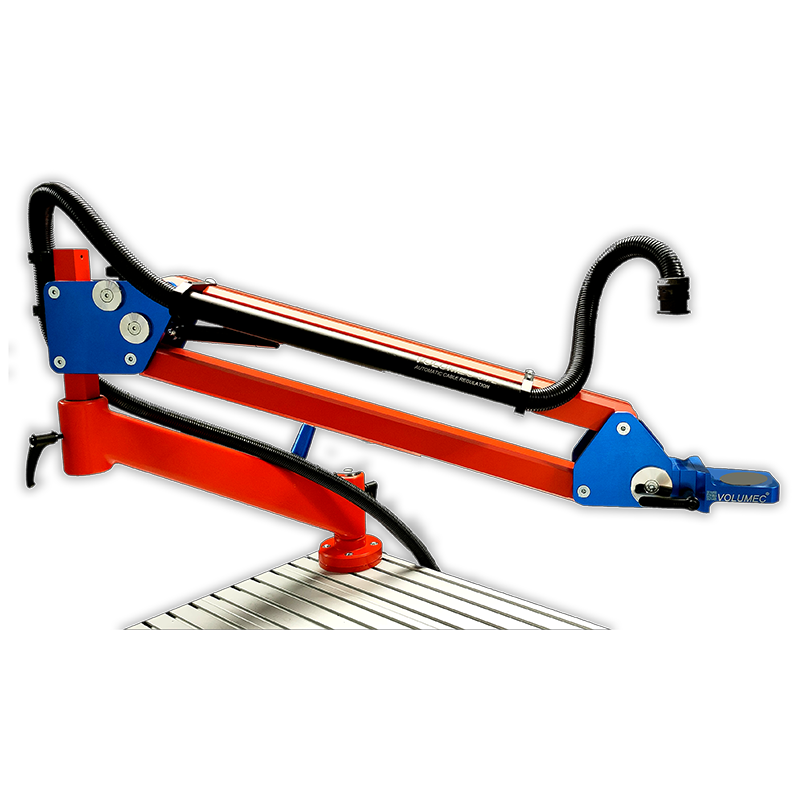

FISSAGGIO BANCO (standard) | FISSAGGIO A SOFFITTO Versione (S) |
---|---|
Art. 168 Il datore di lavoro adotta le misure organizzative necessarie e ricorre ai mezzi appropriati, in particolare attrezzature meccaniche, per evitare la necessità di una movimentazione manuale dei carichi da parte dei lavoratori. Qualora non sia possibile evitare la movimentazione manuale dei carichi ad opera dei lavoratori, il datore di lavoro adotta le misure organizzative necessarie, ricorre ai mezzi appropriati e fornisce ai lavoratori stessi i mezzi adeguati, allo scopo di ridurre il rischio che comporta la movimentazione manuale di detti carichi […]
Art. 203 […] il datore di lavoro elabora e applica un programma di misure tecniche o organizzative, volte a ridurre al minimo l’esposizione e i rischi […], considerando in particolare quanto segue: a) altri metodi di lavoro che richiedono una minore esposizione a vibrazioni meccaniche; b)la scelta di attrezzature di lavoro adeguate concepite nel rispetto dei principi ergonomici e che producono, tenuto conto del lavoro da svolgere, il minor livello possibile di vibrazioni […]
Elimina il peso del vostro utensile, riducendo la fatica dell'operatore salvaguardando la salute ma aumentando la produttività
Consente un movimento fluido e maneggevole in ogni direzione
Assorbe coppie e torsioni dovute all'utilizzo di utensili
Viene costruito interamente presso la nostra azienda in Italia
Offre una gamma completa di soluzioni adatte a ogni lavorazione
Il braccio articolato EA2 bilancia il peso dell'attrezzo o dell' utensile in tutta l'area di lavoro, garantendo movimenti rapidi e precisi senza sforzo. ZERO GRAVITY.
Modello | Coppia Max | Peso Bilanciato |
---|---|---|
Nm | kg | |
EA135003 | 120 | 1,5 - 3 |
EA135006 | 120 | 3,5 - 6 |
EA136010 | 200 | 6,5 - 10 |
EA136015 | 200 | 11 - 14 |
EA136019 | 200 | 15 - 19 |
EAT138030 | 300 | 20 - 25 |
La serie EAB può essere utilizzata come braccio bilanciato standard con la possibilità di bloccare l' utensile all'altezza desiderata che e potrà essere mantenuta sull'intera area di lavoro.
Modello | Coppia Max | Peso Bilanciato |
---|---|---|
Nm | kg | |
EAB136003 | 200 | 1,5 - 3 |
EAB136006 | 200 | 3,5 - 6 |
EAB136010 | 200 | 6,5 - 10 |
EAB136015 | 200 | 11 - 14 |
EAB136020 | 200 | 15 -18 |
Testa multidirezionale regolabile e bloccabile in diverse angolazioni
Testa multidirezionale rinforzata regolabile e bloccabile in diverse angolazioni

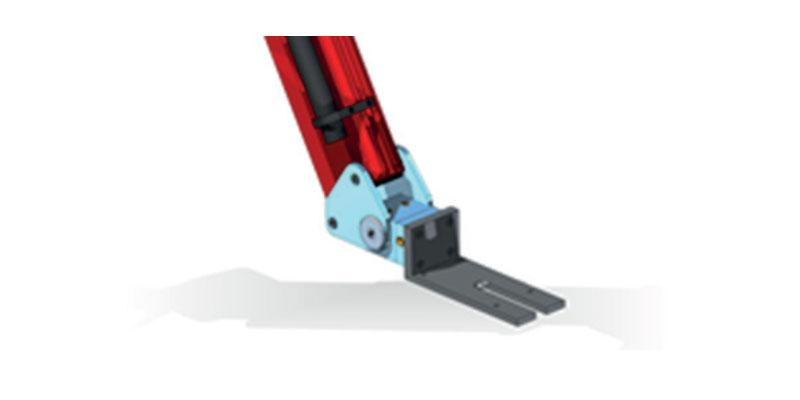

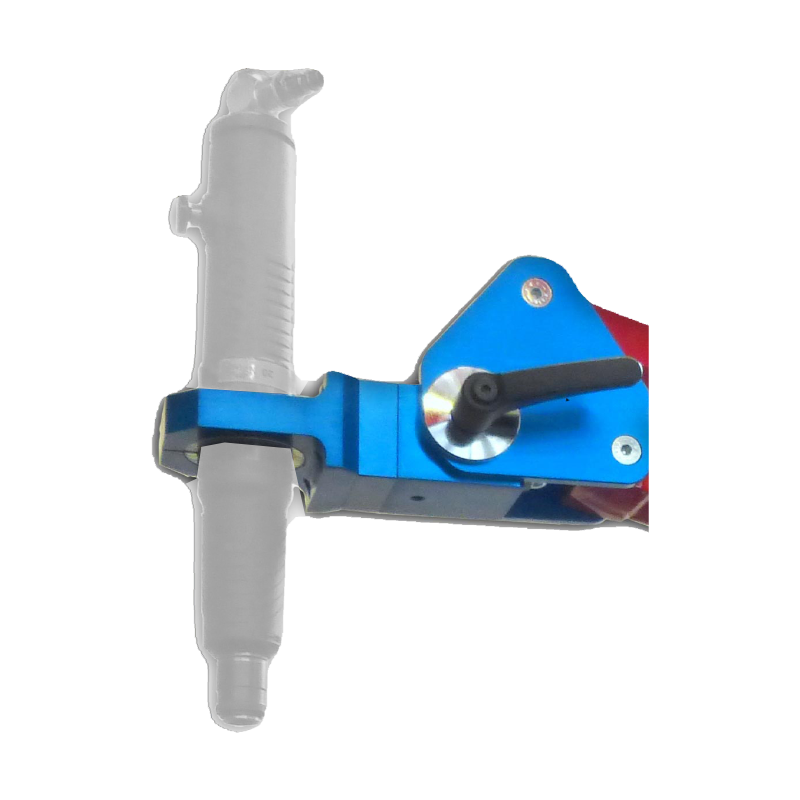

Testata a posizionamento rapido 0°-90° - ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)

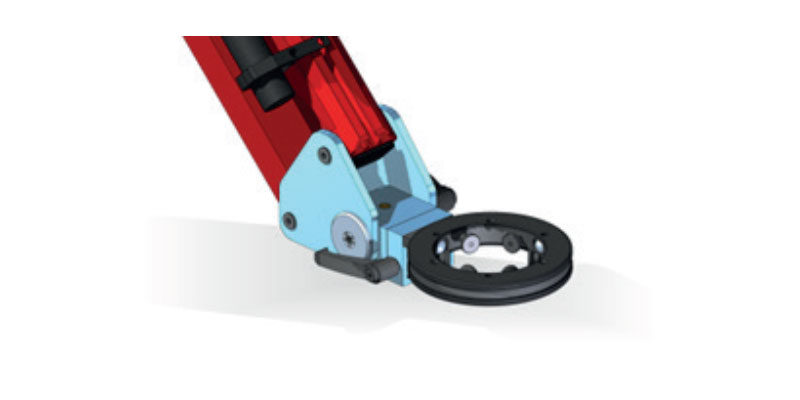

Morsetto per fissaggio utensile - diametro 40 - 60 – 80 mm
Adattatore per diametri inferiori a 40-60-80 mm
Easyarm offre una linea completa di teste per il fissaggio di utensili o dispositivi che possono essere selezionati in base al tipo di lavorazione da eseguire.

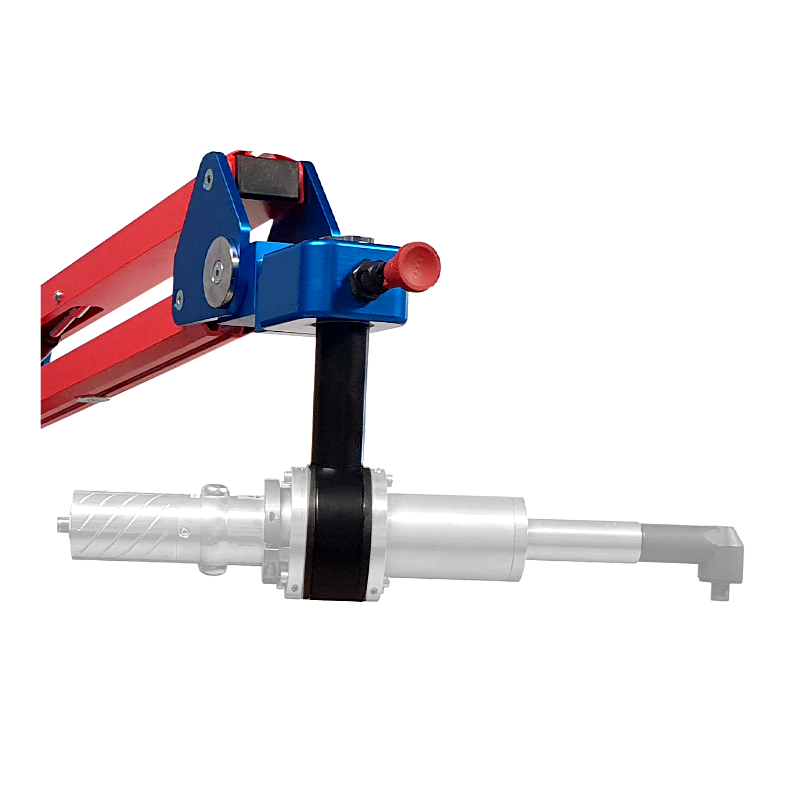

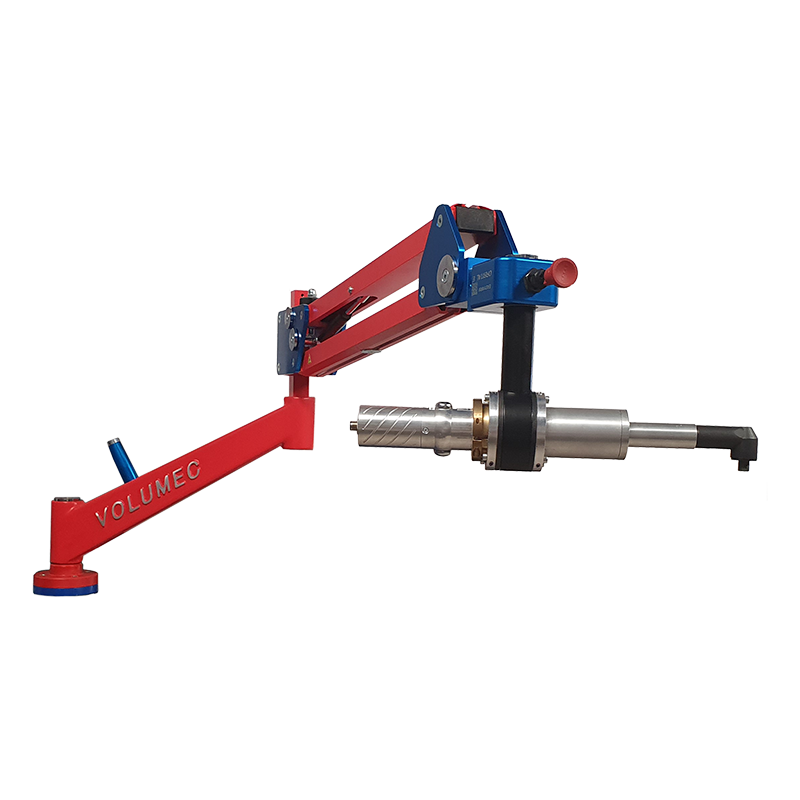

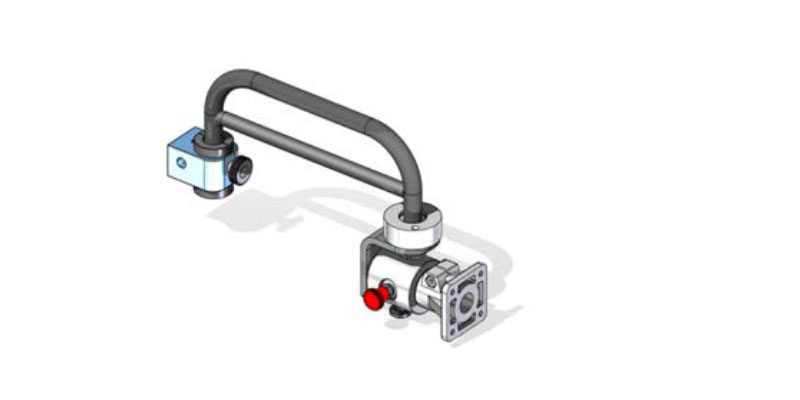

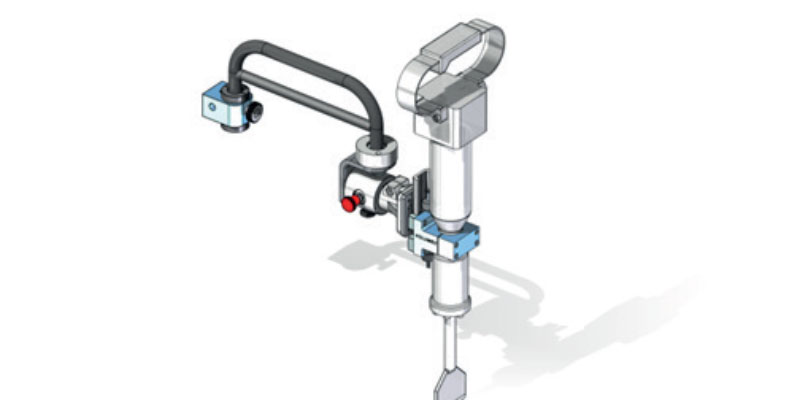

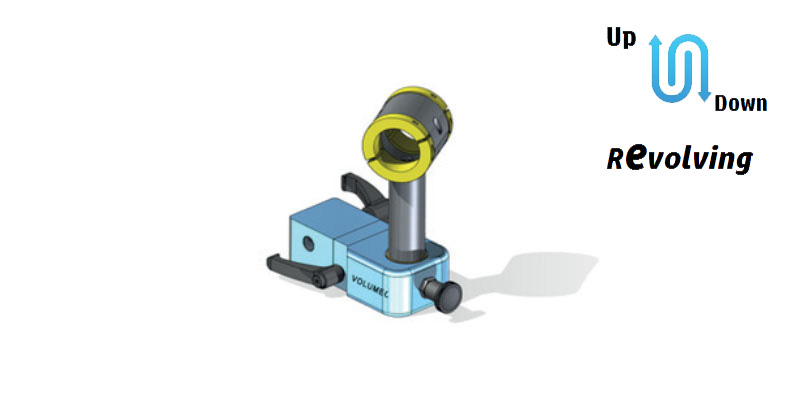

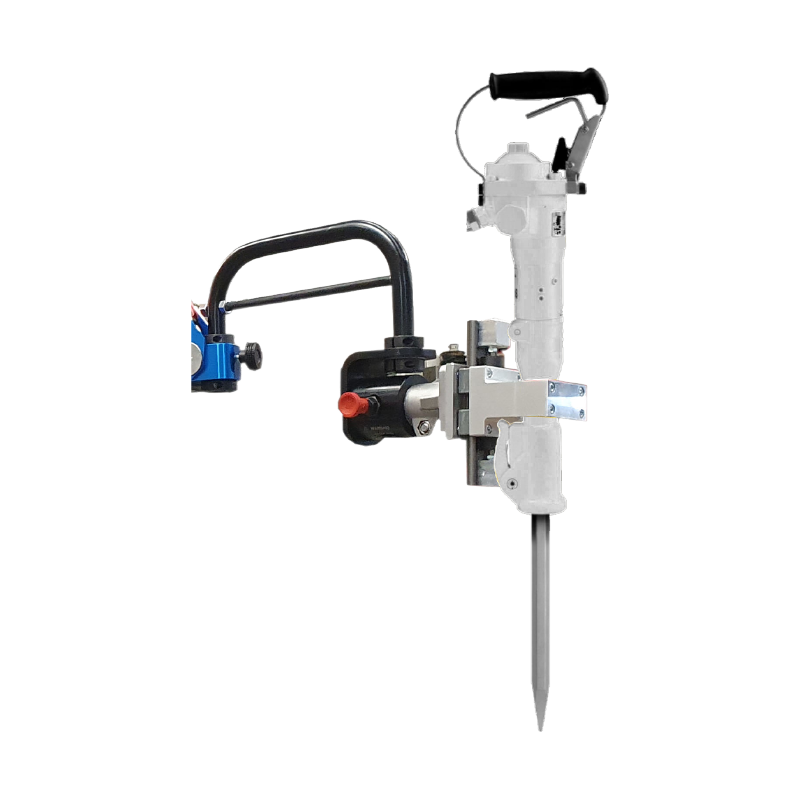

La nuova linea di attacchi orbitali revolving offre la massima versatilità di scelta con vantaggio di poter posizionare l’utensile sia verso l’alto che verso il basso in base all’area di lavoro da raggiungere.
ATTACCO ORBITALE
ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)
ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)
ATTACCO ORBITALE
ATTACCO ORBITALE
ATTACCO ORBITALE
ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)
ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm
ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm
ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85 mm
ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85 mm
ATTACCO ORBITALE CON UTENSILE ADATTATORE COPPIA MASSIMO DIAMETRO UTENSILE 70 mm

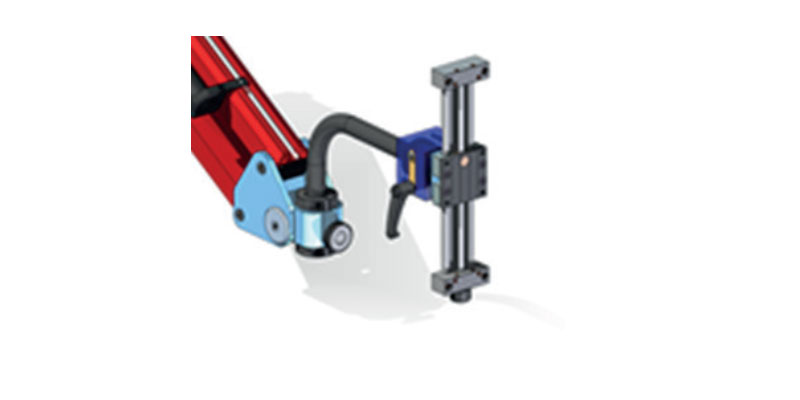

TESTATA MULTIDIREZIONALE PER TRAPANO MAGNETICO
TESTATA MULTIDIREZIONALE PER TRAPANO MAGNETICO
ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85mm
ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm
ø MAX 29 mm
Peso Max 20 Kg

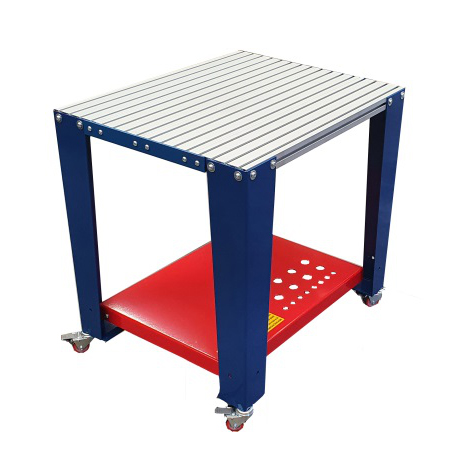

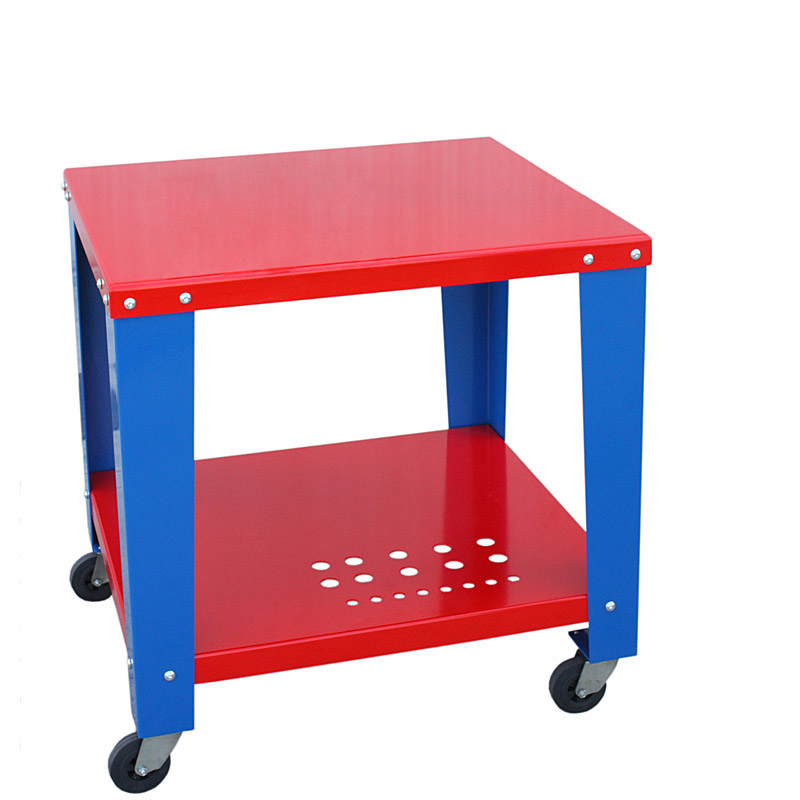

In acciaio verniciato, con ripiano inferiore portaoggetti 4 ruote girevoli, 2 con freno.
Peso 65 kg
Con cave per stoccaggio pezzi 800x640 h=870 mm
Ripiano inferiore portaoggetti in acciaio,
4 ruote girevoli, 2 con freno. Peso: 55 Kg
Con base di 30 mm
Colonna centrale per il supporto del braccio h=1000 mm
4 ruote girevoli, 2 con freni
Peso 165 kg

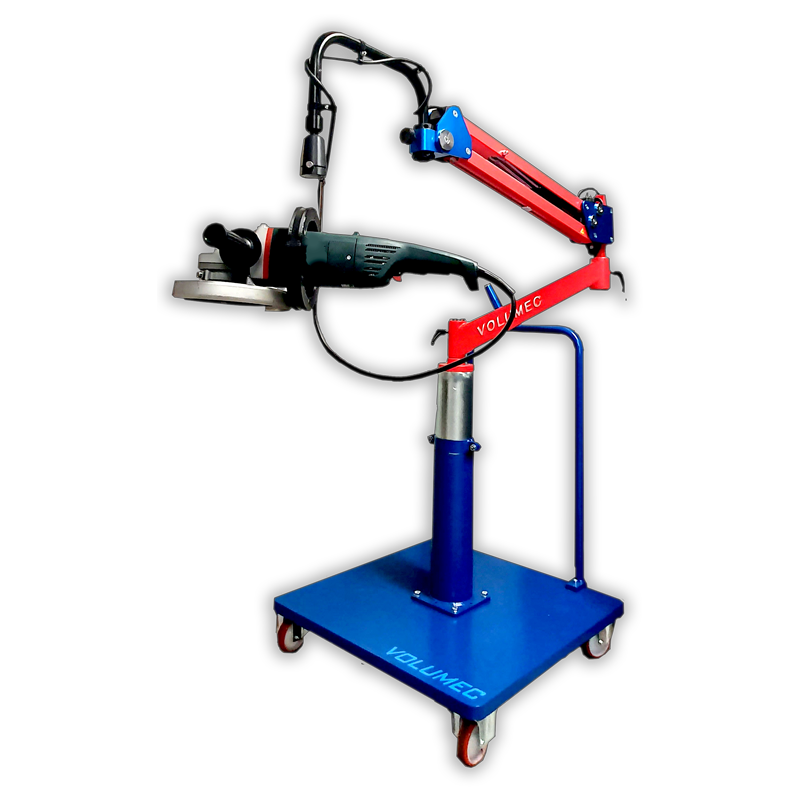

con base di 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 50 mm, 4 ruote girevoli, 2 con freni.
Peso 165 Kg
con base da 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 1050 mm, 4 ruote girevoli, 2 con freni
Peso 185 kg (ruote basse)

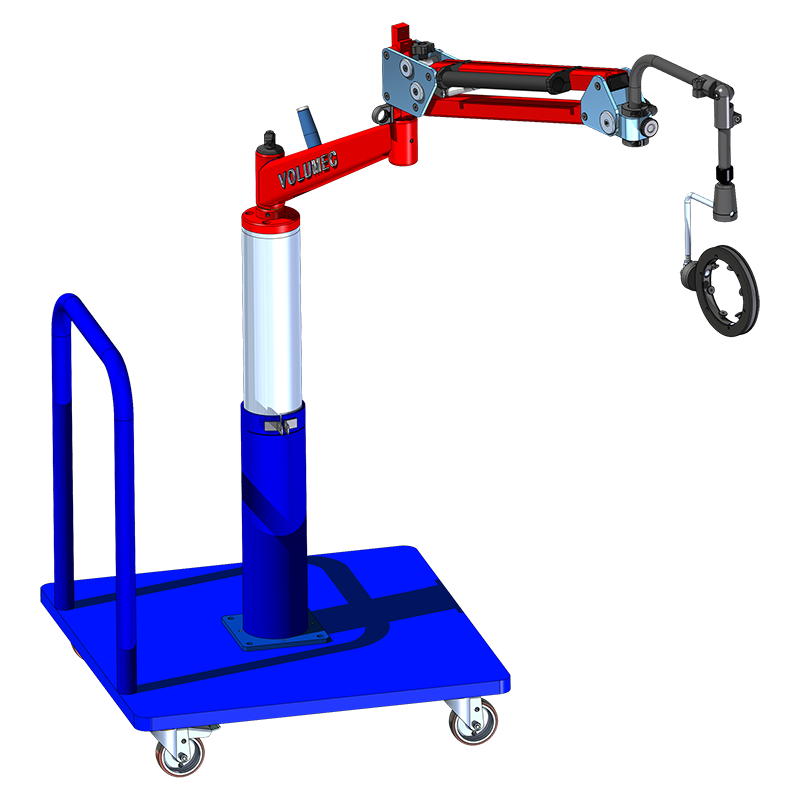

Completo di colonna sollevamento
braccio h=2000 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 220 Kg
Completo di colonna sollevamento braccio h=1920 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 240 Kg (ruote basse)
Movimentazione su guida lineare e barra trapezoidale pilotabile
con avvitatore elettrico o pneumatico.
Peso 60 Kg
Movimentazione su 2 ruote girevoli con freno, 2 fisse.
Maniglione di spinta.
Peso 155 Kg.
Lunghezza totale 2200 mm Corsa 2000 mm con struttura autoportante
e 4 stabilizzatori regolabili.
Peso: Kg.120
