EASYARM 1

Braccio Articolato Bilanciato

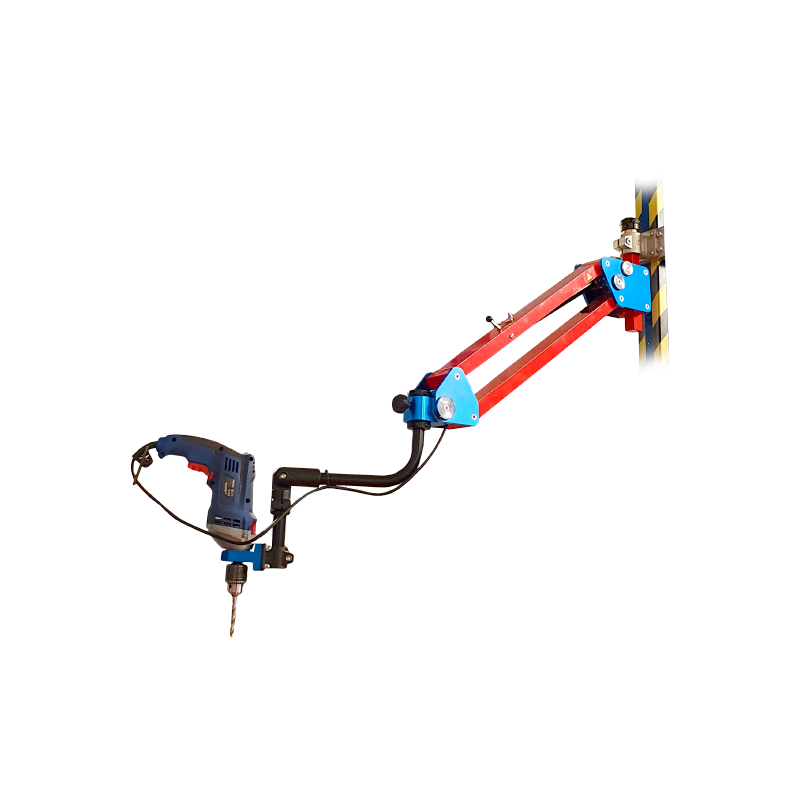

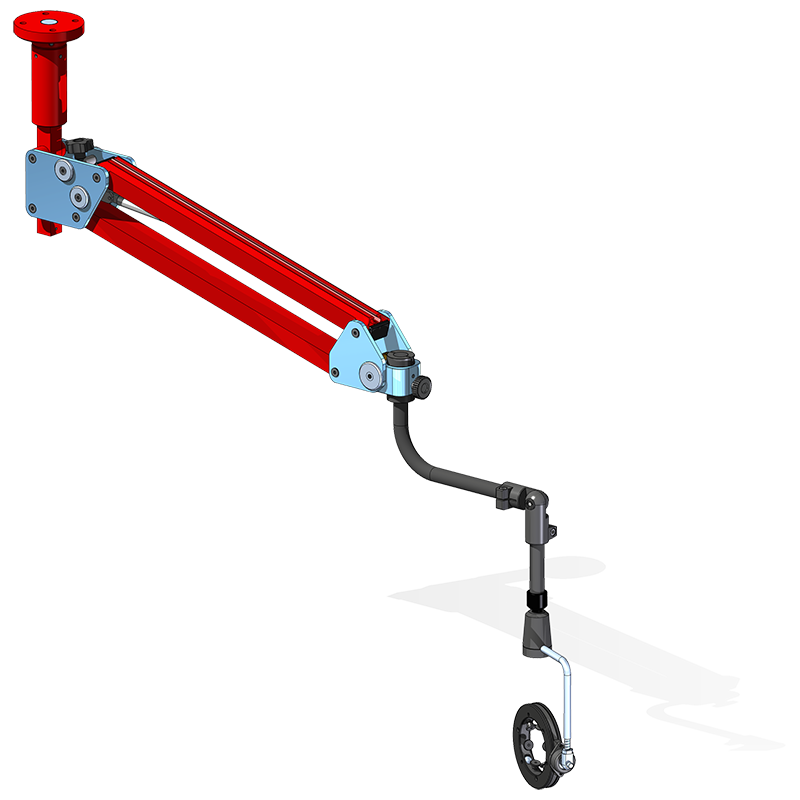

La nuova linea di prodotti Easyarm Evo2 è caratterizzata da uno speciale profilo in alluminio progettato per conferire a ciascun braccio articolato la massima fluidità di movimento, creando un effetto di zero gravity ma garantendo la rigidità quando necessario.
Gli snodi sono tutti integrati nel braccio articolato, ogni singolo elemento che lo compone è studiato nel dettaglio e realizzato con macchine a controllo numerico con elevati standard qualitativi.

Raggio di lavoro
Corsa Verticale
Rotazione
Peso Braccio
810 mm 755 mm 360 ° 11-13 kg
32 in 30 in 360 ° 24-28 lbs
Testate Compatibili
Tutte
FISSAGGIO BANCO (standard) FISSAGGIO A SOFFITTO Versione (S)
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato

EASYARM 1

L’adozione dei bracci EASYARM permette infine di ottemperare al TU 81/2008 (in specifico agli artt. 168 e 203).

Art. 168 Il datore di lavoro adotta le misure organizzative necessarie e ricorre ai mezzi appropriati, in particolare attrezzature meccaniche, per evitare la necessità di una movimentazione manuale dei carichi da parte dei lavoratori. Qualora non sia possibile evitare la movimentazione manuale dei carichi ad opera dei lavoratori, il datore di lavoro adotta le misure organizzative necessarie, ricorre ai mezzi appropriati e fornisce ai lavoratori stessi i mezzi adeguati, allo scopo di ridurre il rischio che comporta la movimentazione manuale di detti carichi […]

Art. 203 […] il datore di lavoro elabora e applica un programma di misure tecniche o organizzative, volte a ridurre al minimo l’esposizione e i rischi […], considerando in particolare quanto segue: a) altri metodi di lavoro che richiedono una minore esposizione a vibrazioni meccaniche; b)la scelta di attrezzature di lavoro adeguate concepite nel rispetto dei principi ergonomici e che producono, tenuto conto del lavoro da svolgere, il minor livello possibile di vibrazioni […]

VANTAGGI

Elimina il peso del vostro utensile, riducendo la fatica dell'operatore salvaguardando la salute ma aumentando la produttività

Consente un movimento fluido e maneggevole in ogni direzione

Assorbe coppie e torsioni dovute all'utilizzo di utensili

Viene costruito interamente presso la nostra azienda in Italia

Offre una gamma completa di soluzioni adatte a ogni lavorazione

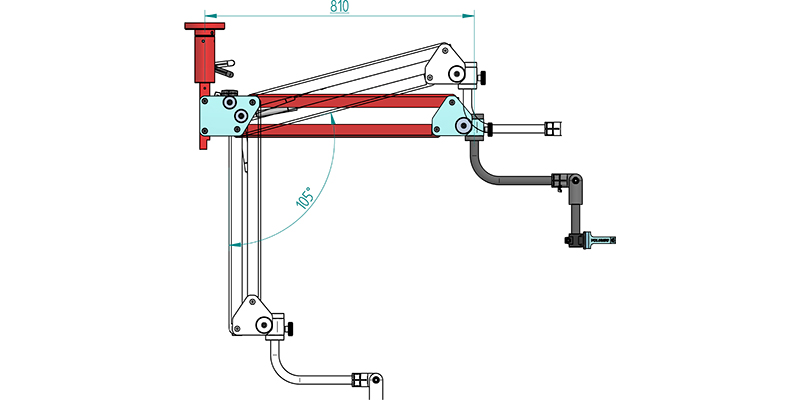

AREA DI LAVORO

area di lavoro braccio articolato ergonomico da banco

EA1 - BRACCIO ARTICOLATO EA1

Un singolo braccio bilanciato per le applicazioni più semplici e ripetitive, che può essere fissato al banco e al soffitto.

Modello Coppia Max Peso Bilanciato
Nm kg
EA085003 150 1,5 - 3
EA085006 150 3,5 - 6
EA085010 150 6,5 - 10
EA086015 200 11 - 14
EA086019 200 15 - 19

EAB1 - BRACCIO ARTICOLATO CON SISTEMA DI BLOCCAGGIO EAB1

La serie EAB può essere utilizzata come braccio bilanciato standard con la possibilità di bloccare l’utensile all’altezza desiderata e di mantenerlo sull’intera area di lavoro.

Modello Coppia Max Peso Bilanciato
Nm kg
EAB086003 200 1,5 - 3
EAB086006 200 3,5 - 6
EAB086010 200 6,5 - 10
EAB086015 200 11 - 14
EAB086020 200 15 - 19

Testate utensile

T40-T60-T80
T40-T60-T80

Morsetto per fissaggio utensile - diametro 40 - 60 – 80 mm

A40-A60-A80
A40-A60-A80

Adattatore per diametri inferiori a 40-60-80 mm

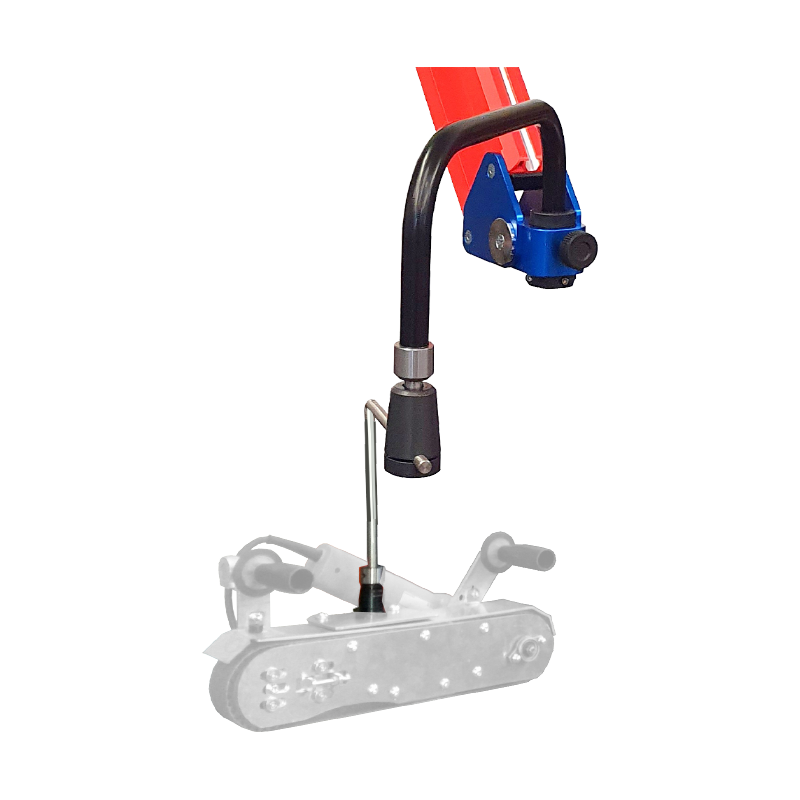

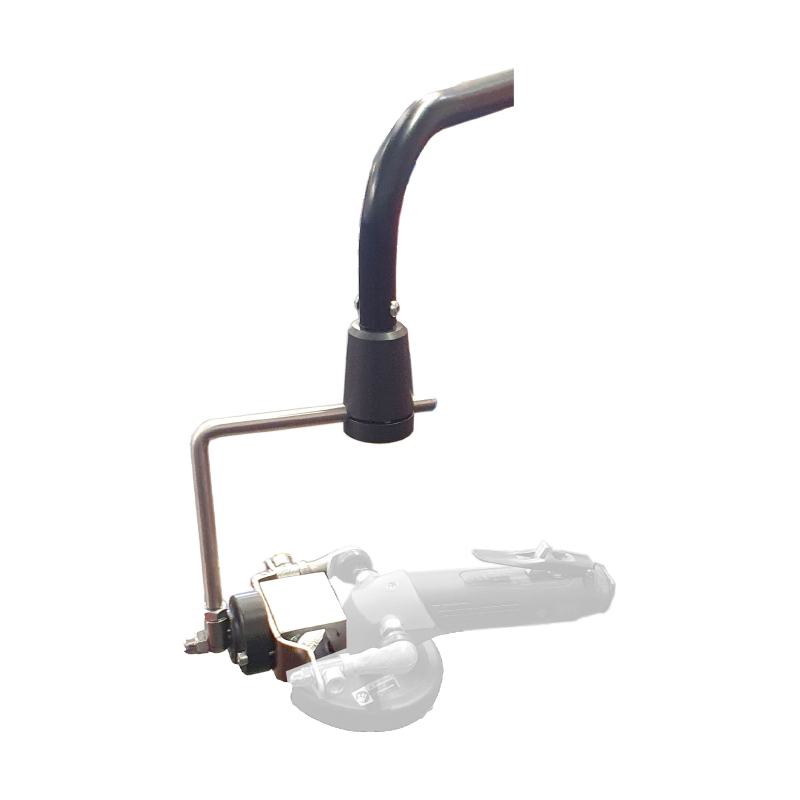

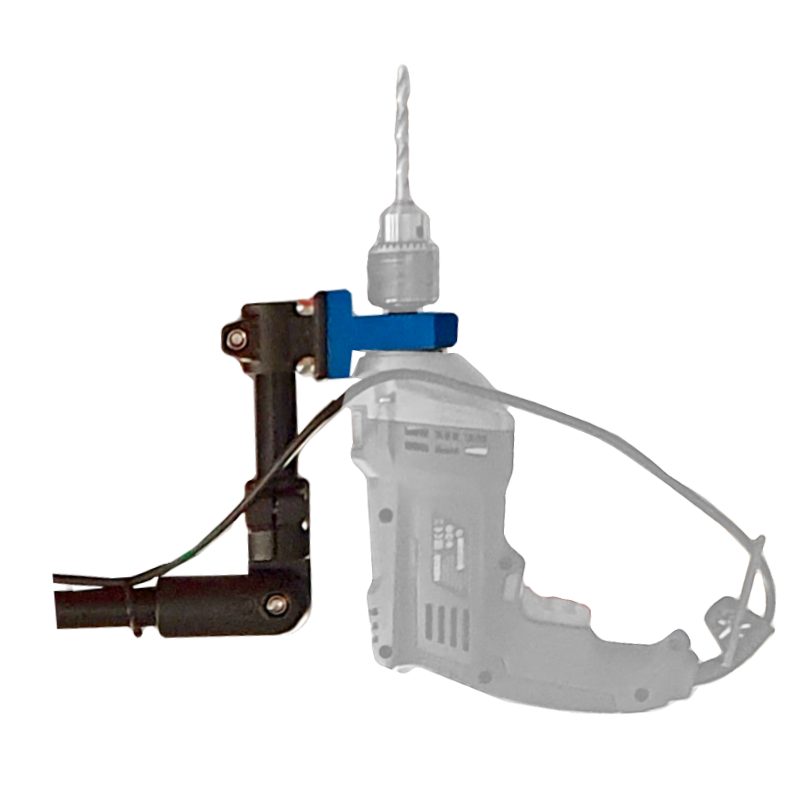

Attacchi orbitali

Easyarm offre una linea completa di teste per il fissaggio di utensili o dispositivi che possono essere selezionati in base al tipo di lavorazione da eseguire.
La nuova linea di attacchi orbitali revolving offre la massima versatilità di scelta con vantaggio di poter posizionare l’utensile sia verso l’alto che verso il basso in base all’area di lavoro da raggiungere.

revolving
A1
A1

ATTACCO ORBITALE

A2
A2

ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)

A3
A3

ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)

A4
A4

ATTACCO ORBITALE

B1
B1

ATTACCO ORBITALE

B2
B2

ATTACCO ORBITALE

B3
B3

ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)

C1
C1

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm

C2
C2

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm

D1
D1

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85 mm

D2
D2

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85 mm

E
E

ATTACCO ORBITALE CON UTENSILE ADATTATORE COPPIA MASSIMO DIAMETRO UTENSILE 70 mm

F1
F1

TESTATA MULTIDIREZIONALE PER TRAPANO MAGNETICO

F2
F2

TESTATA MULTIDIREZIONALE PER TRAPANO MAGNETICO

G1
G1

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85mm

G2
G2

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm

OPTIONAL

KIT SUPPORTO CABLAGGIO EA1-EAB1-EA2-EAB2 - KIT SUPPORTO CABLAGGIO EA1-EAB1-EA2-EAB2
KIT SUPPORTO CABLAGGIO EA1-EAB1-EA2-EAB2

ø MAX 29 mm

STAFFA SUPPORTO PARETE - STAFFA SUPPORTO PARETE
STAFFA SUPPORTO PARETE

Peso Max 20 Kg

CARRELLO 850X750 H=870 mm - CARRELLO 850X750 H=870 mm
CARRELLO 850X750 H=870 mm

In acciaio verniciato, con ripiano inferiore portaoggetti 4 ruote girevoli, 2 con freno.
Peso 65 kg

CARRELLO CON PIANO IN ALLUMINIO STRUTTURALE - CARRELLO CON PIANO IN ALLUMINIO STRUTTURALE
CARRELLO CON PIANO IN ALLUMINIO STRUTTURALE

Con cave per stoccaggio pezzi 800x640 h=870 mm
Ripiano inferiore portaoggetti in acciaio,
4 ruote girevoli, 2 con freno. Peso: 55 Kg

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

Con base di 30 mm
Colonna centrale per il supporto del braccio h=1000 mm
4 ruote girevoli, 2 con freni
Peso 165 kg

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

con base di 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 50 mm, 4 ruote girevoli, 2 con freni.
Peso 165 Kg

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

con base da 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 1050 mm, 4 ruote girevoli, 2 con freni
Peso 185 kg (ruote basse)

CARRELLO CON BASE 800X800X30 mm - CARRELLO CON BASE 800X800X30 mm
CARRELLO CON BASE 800X800X30 mm

Completo di colonna sollevamento
braccio h=2000 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 220 Kg

CARRELLO 800X800X30 mm - CARRELLO 800X800X30 mm
CARRELLO 800X800X30 mm

Completo di colonna sollevamento braccio h=1920 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 240 Kg (ruote basse)

COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm - COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm
COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm

Movimentazione su guida lineare e barra trapezoidale pilotabile
con avvitatore elettrico o pneumatico.
Peso 60 Kg

CARRELLO CON BASE 800X800X30 mm - CARRELLO CON BASE 800X800X30 mm
CARRELLO CON BASE 800X800X30 mm

Movimentazione su 2 ruote girevoli con freno, 2 fisse.
Maniglione di spinta.
Peso 155 Kg.

GUIDA DI SCORRIMENTO LINEARE - GUIDA DI SCORRIMENTO LINEARE
GUIDA DI SCORRIMENTO LINEARE

Lunghezza totale 2200 mm Corsa 2000 mm con struttura autoportante
e 4 stabilizzatori regolabili.
Peso: Kg.120
