Le manipulateur easyarm est un système à double ou triple bras articulé qui vous permet de déplacer / tourner des pièces de différents types, formes et matériaux.
Système à double bras articulé
| Code | Easyarm manipulator equipé | Pression | PRÉHENSION pièces plats en acier | PRÉHENSION pièces cylindrique en acier | Plastique/verre/aluminium/acier inox/etc… | Rayon de travail min-max | Poids équilibré |
|---|---|---|---|---|---|---|---|
| bar | kg | kg | kg | mm | kg | ||
| EAM2-00 | seulement tête | 6-8 | / | / | / | 100-1942 | 1-30 |
| EAM2-01 | Ventouse | 6-8 | 1-30 | NO | 1-30 | 100-1942 | 1-28 |
| EAM2-02 | aimant pneu | 5-8 | 1-46 | 1-30 | NO | 100-1942 | 1-28 |
| EAM2-012 | aimant + ventouse | 5-8 / 6-8 | 1-46 | 1-30 | 1-25 | 100-1942 | 1-28 |
Système à triple bras articulé
| Code | Easyarm manipulator equipé | Pression | PRÉHENSION pièces plats en acier | PRÉHENSION pièces cylindrique en acier | Plastique/verre/aluminium/acier inox/etc… | Rayon de travail min-max | Poids équilibré |
|---|---|---|---|---|---|---|---|
| bar | kg | kg | kg | mm | kg | ||
| EAM3-00 | seulement tête | 6-8 | / | / | / | 200-2160 | 1-15 |
| EAM3-01 | Ventouse | 6-8 | 1-25 | NO | 1-23 | 200-2160 | 1-15 |
| EAM3-02 | aimant pneu | 5-8 | 1-46 | 1-30 | NO | 200-2160 | 1-14 |
| EAM3-012 | aimant + ventouse | 5-8 / 6-8 | 1-46 | 1-30 | 1-23 | 200-2160 | 1-14 / 1-15 |
RAYON DE TRAVAIL EAM02
RAYON DE TRAVAIL EAM03

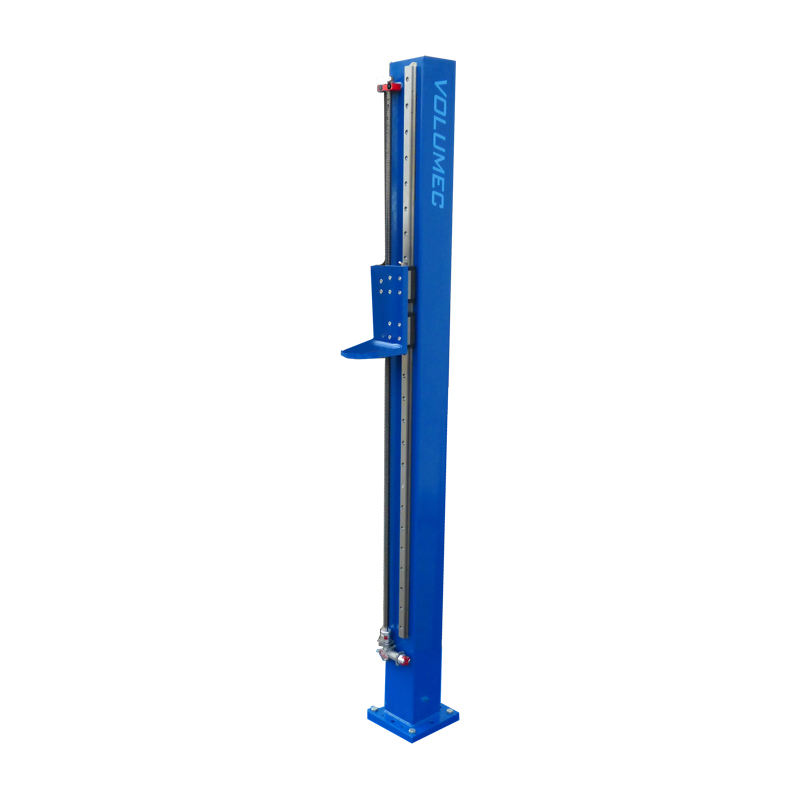

avec 4 roues pivotantes, 2 avec frein, colonne de levage H= 2000 mm.
Contrôlé par un tournevis électrique ou pneumatique.
Poids : 220 kg (485 lb)

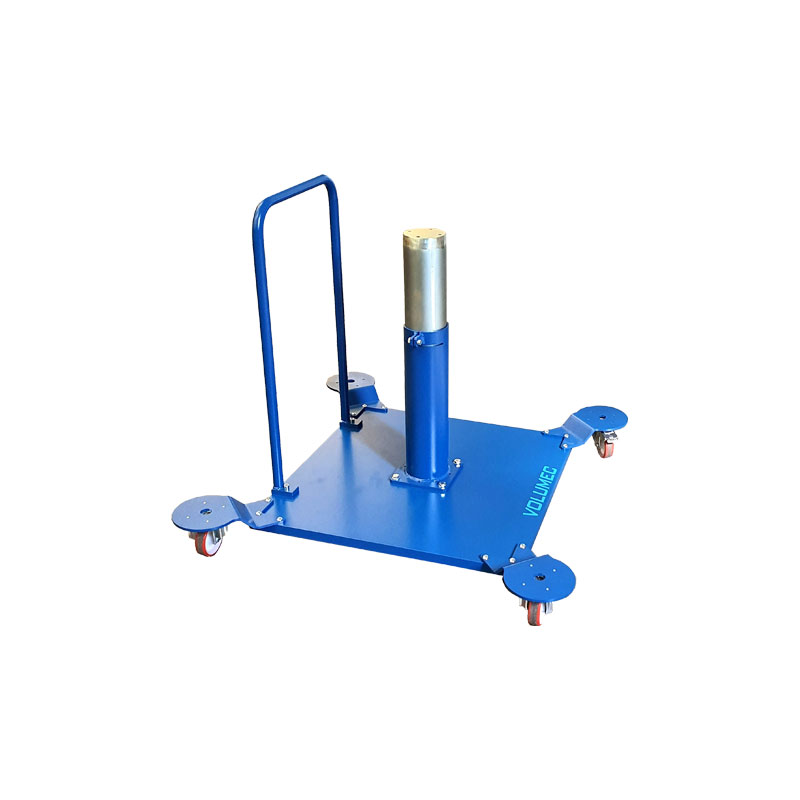

Colonne à hauteur réglable 650 mm - 1050 mm
4 roues tournantes,
2 avec freins.
Poids : 185 kg (408 lb)
Contrôlé par un tournevis électrique ou pneumatique.
Poids 60 kg (132 lb)
Longueur de 2000 à 4000 mm avec mouvement manuel (motorisé en option)
