EASYARM 3

Bras articulés équilibrés

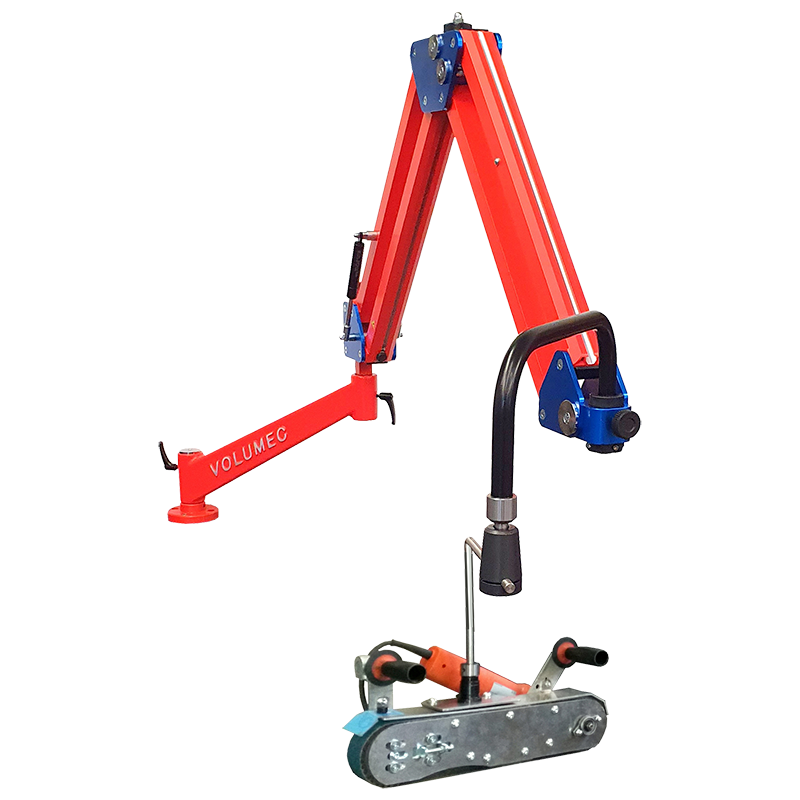

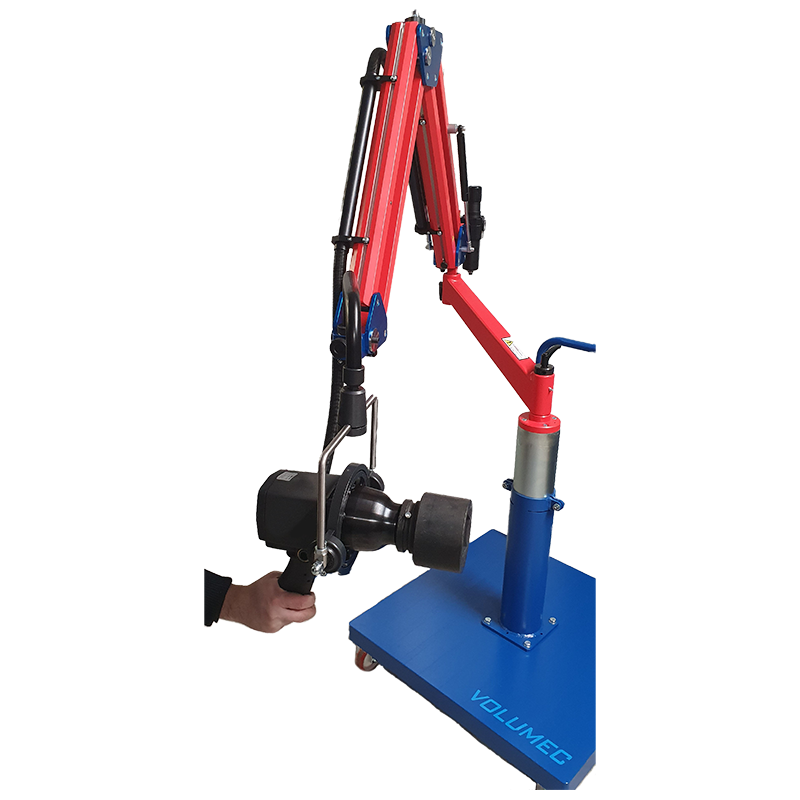

La série EasyArm est conçue pour soutenir et équilibrer le poids de tout outil ou un appareil jusqu'à 30 kg.
La structure, entièrement construite en aluminium aéronautique, assure une grande fluidité de mouvement, le maintient de l'outil dans les positions correctes, et l'absobtion des couples et des torsion à l'usinage.
Il y a beaucoup de combinaisons qui peuvent être réalisées en choisissant entre différents systèmes de fixation, bloquant le bras dans toutes les positions, les zones de travail et les accessoires.
L'utilisation du bras articulé équilibré prévient la fatigue de l'opérateur assurant ainsi une plus grande productivité à l'égard de leur propre santé.
EasyArm est une gamme complète de bras articulés équilibrés adaptés à différents domaines d'applications.

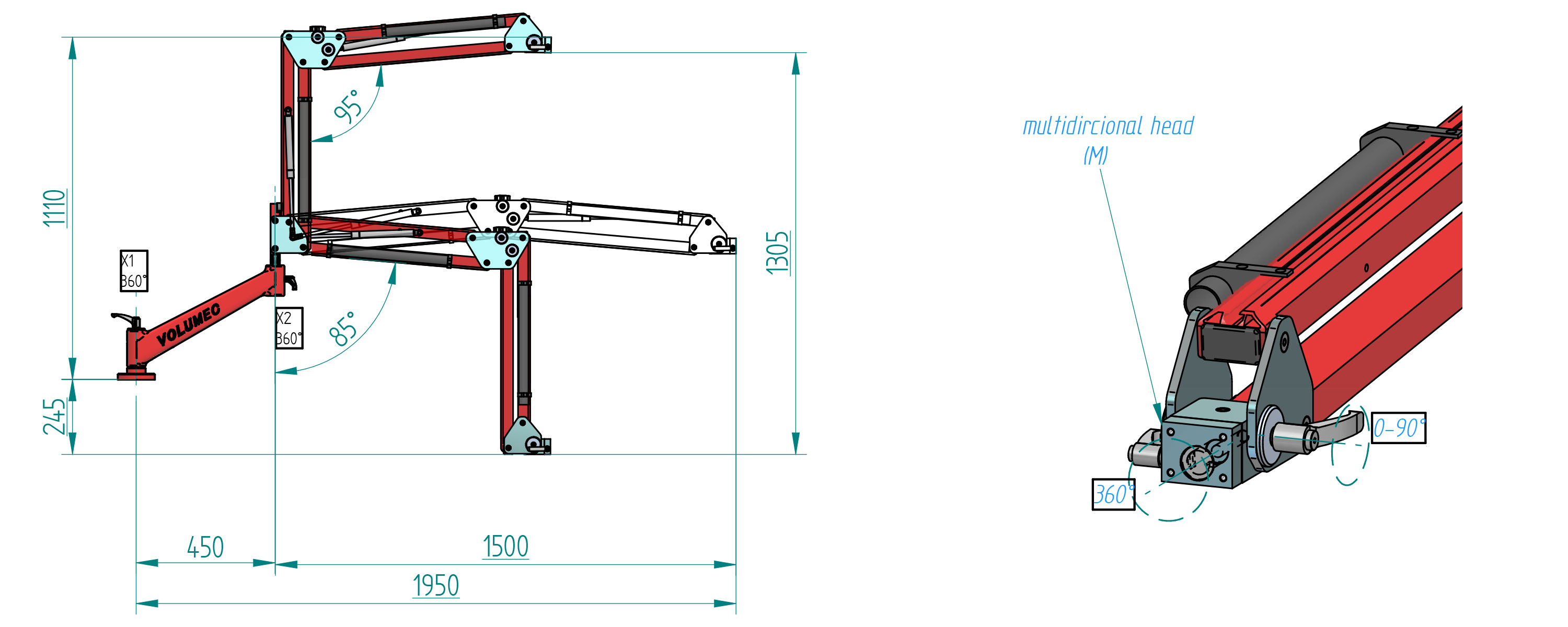

RAYON DE TRAVAIL
COURSE VERTICALE
Rotation
POIDS BRAS
1950 mm 1305 mm 360 ° 19-22 kg
77 in 51 in 360 ° 42-48 lbs
TÊTES COMPATIBLES
TOUTES
FIXATION ÉTABLI (standard) FIXATION AU PLAFOND Version (S)
NO
Bras articulés équilibrés
Bras articulés équilibrés
Bras articulés équilibrés
Bras articulés équilibrés
Bras articulés équilibrés
Bras articulés équilibrés
Bras articulés équilibrés

EASYARM 3

Avantages

Neutralise le poids de votre outil, réduisant la fatigue de l'opérateur tout en préservant sa santé, tout en augmentant la productivité

Permet des mouvements fluides et agréables dans toutes les directions

Absorbe les couples et les torsions créés par l'utilisation d'outils

Est entièrement construit à notre entreprise en Italie

Offre une gamme complète de solutions pour chaque processus.

Rayon de travail

Rayon de travail Easy Arm 3

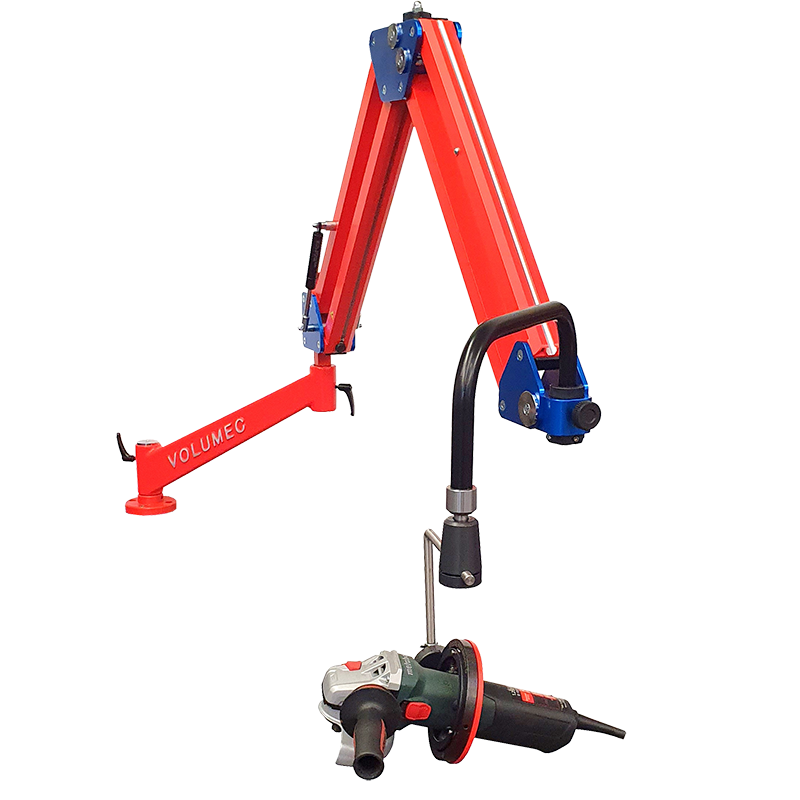

EA3 - Système à triple bras articulé standard

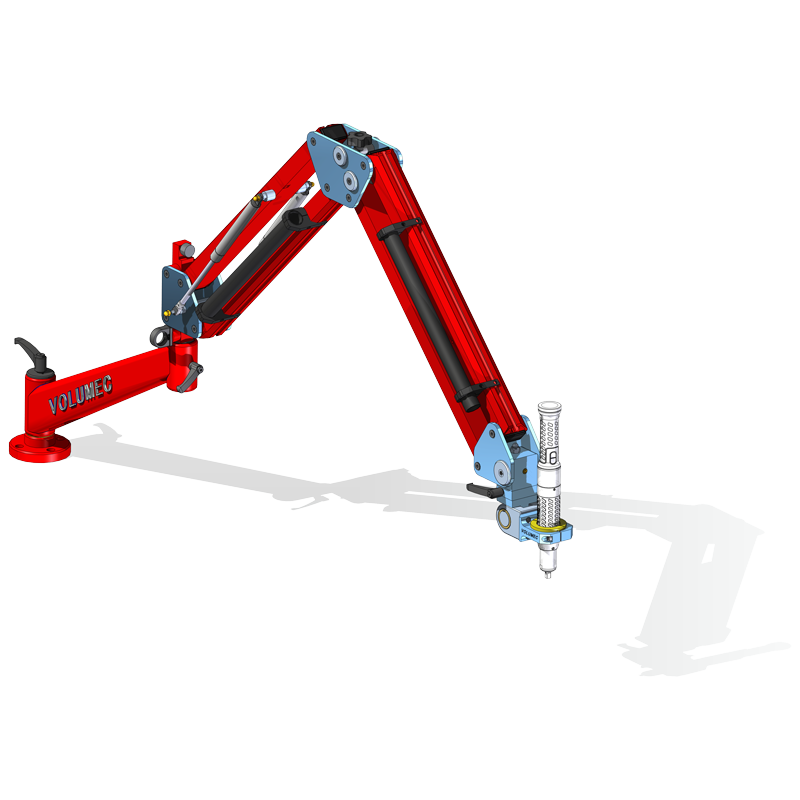

La structure à pantographe maintient l'équilibre et en même temps annule le couple de l'outil. Avec le bras rotatif, il est possible d'améliorer et d'optimiser la position de travail. ZERO GRAVITY.

Modèle Couple Poids du bras
Nm kg
EA195002 150 1,5 - 2,5
EA195004 150 2,5 - 5
EA195010 180 5,5 - 8
EA196010 250 8,5 - 11
EA196015 250 11,5 - 15
EA196020 250 16 - 20
EA196025 250 21 - 25

EAB3 - Système à triple bras articulé avec système de verrouillage

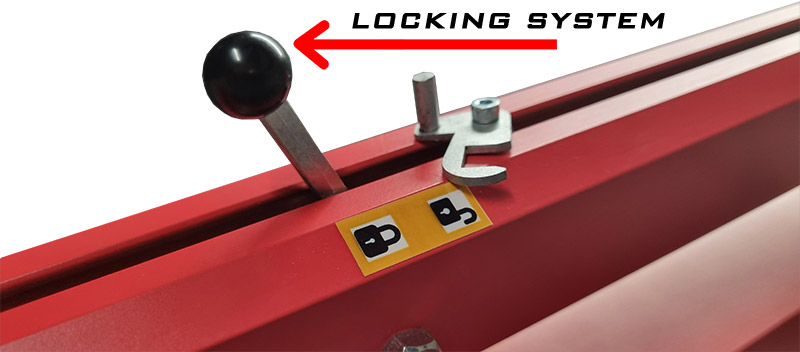

La série EAB peut être utilisée comme bras balancier standard avec la possibilité de bloquer l'outil à la hauteur désirée pour qu'il puisse être maintenue complètement sur l'aire de travail.

Modèle Couple Poids du bras
Nm kg
EAB196002 150 1,5 - 2
EAB196004 150 2,5 - 5
EAB196008 250 5,5 - 8
EAB196010 250 8,5 - 11
EAB196015 250 11,5 - 15

VIDEO

TÊTES D’OUTIL

M
M

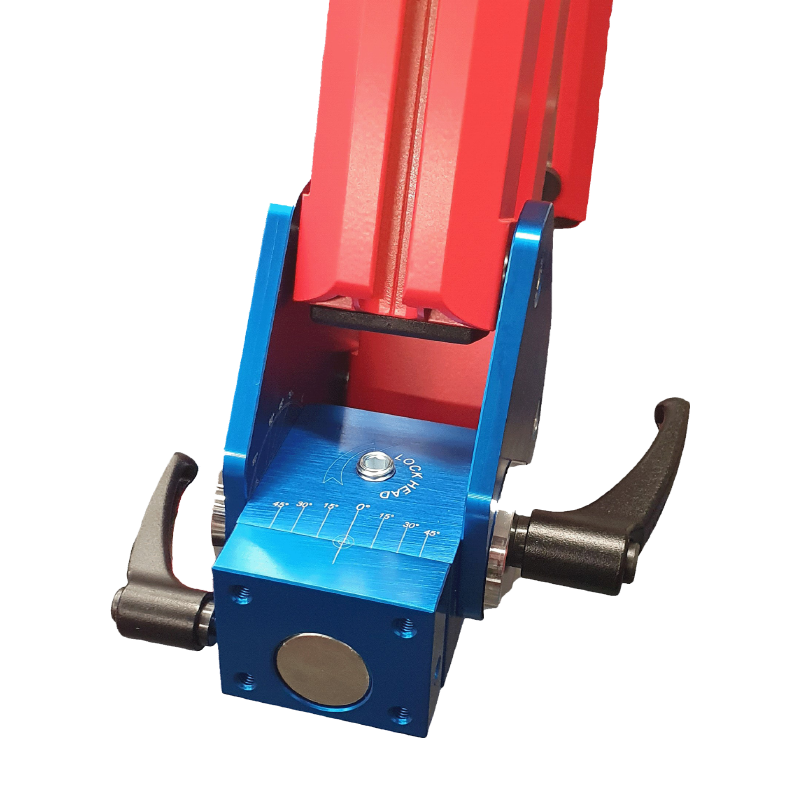

Tête multidirectionnelle réglable et verrouillable à différents angles

M1
M1

Tête multidirectionnelle renforcée réglable et verrouillable sous différents angles

FRH0-90
FRH0-90

Tête de positionnement rapide 0°-90 - SANS PINCE À OUTILS (T)

T40-T60-T80
T40-T60-T80

Pince pour fixation d’outil - diamètre 40 - 60 - 80 mm

A40-A60-A80
A40-A60-A80

Adaptateur pour les diamètres inférieurs à 40-60-80 mm

ATTACHEMENTS ORBITALES

Easyarm propose une gamme complète de têtes de serrage d’outils ou de dispositifs qui peuvent être sélectionnés en fonction du type d’usinage à réaliser.

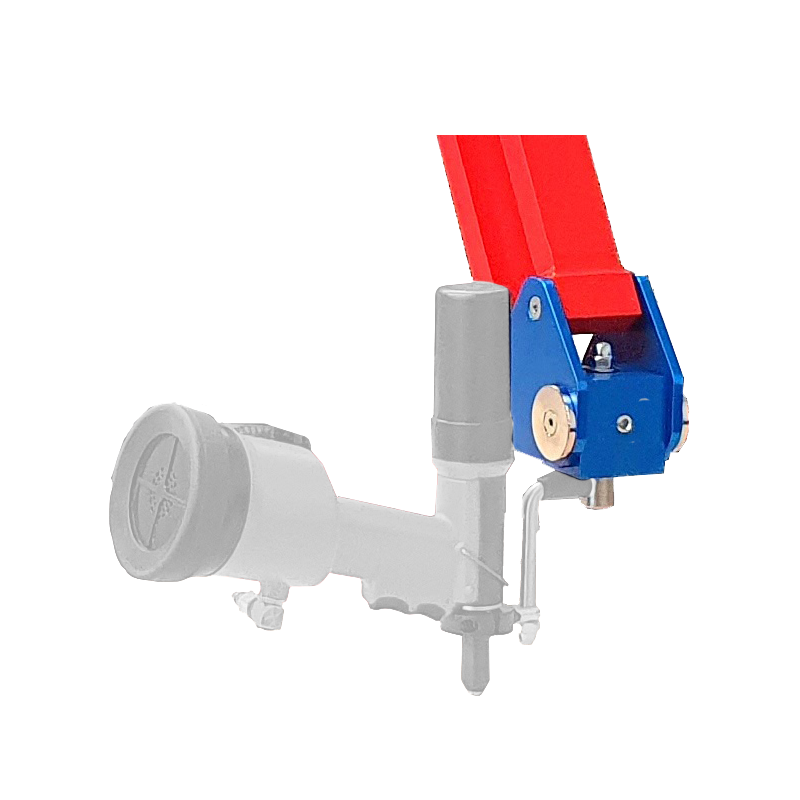

La nouvelle gamme d’accessoires orbitaux revolving offre une polyvalence maximale et permet de positionner l’outil vers le haut ou vers le bas en fonction de la zone de travail à atteindre.

revolving
A1
A1

ATTACHEMENT ORBITAL

A2
A2

ATTACHEMENT ORBITAL À L’EXCLUSION DE LA PINCE POUR SERRAGE DE L’OUTIL

A3
A3

ATTACHEMENT ORBITAL À L’EXCLUSION DE LA PINCE POUR SERRAGE DE L’OUTIL

A4
A4

ATTACHEMENT ORBITAL

B1
B1

ATTACHEMENT ORBITAL

B2
B2

ATTACHEMENT ORBITAL

B3
B3

ATTACHEMENT ORBITAL À L’EXCLUSION DE LA PINCE POUR SERRAGE DE L’OUTIL

C1
C1

ATTACHEMENT ORBITAL DIAMÈTRE MAXIMAL DE L’OUTIL 125 mm

C2
C2

ATTACHEMENT ORBITAL DIAMÈTRE MAXIMAL DE L’OUTIL 125 mm

D1
D1

ATTACHEMENT ORBITAL DIAMÈTRE MAXIMAL DE L’OUTIL 85 mm

D2
D2

ATTACHEMENT ORBITAL DIAMÈTRE MAXIMAL DE L’OUTIL 85 mm

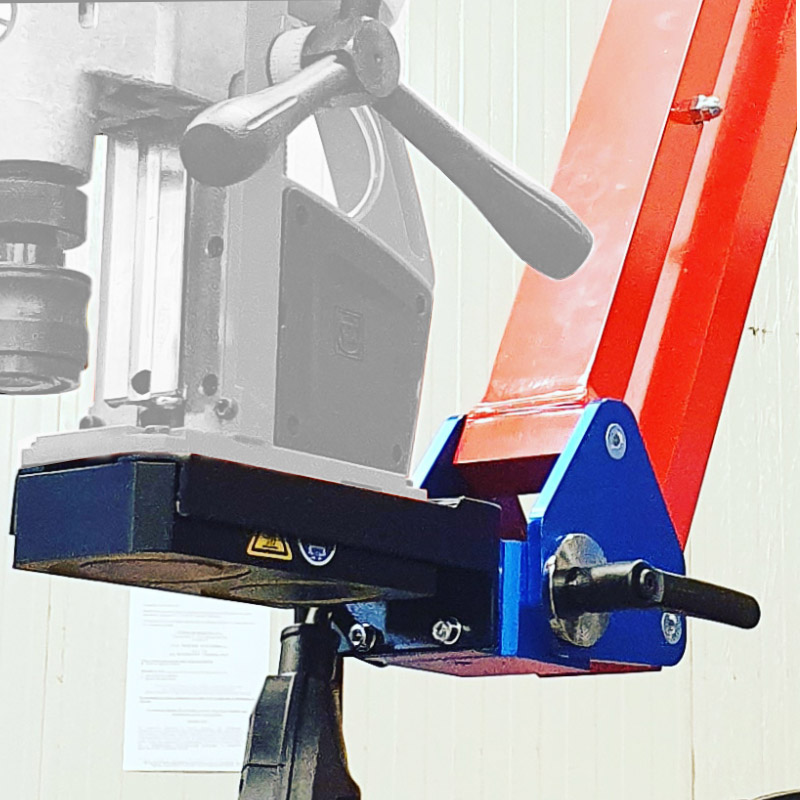

E
E

ATTACHEMENT ORBITAL AVEC COUPLEUR D’ADAPTATEUR D’OUTIL DIAMÈTRE D’OUTIL MAXIMAL 70 mm

F2
F2

ATTACHEMENT ORBITAL AVEC GUIDE VERTICAL POUR L’AJUSTEMENT DE PRÉCISION POUR MACHINE DE MARQUAGE LASER

G1
G1

ATTACHEMENT ORBITAL DIAMÈTRE MAXIMAL DE L’OUTIL 85mm

G2
G2

ATTACHEMENT ORBITAL DIAMÈTRE MAXIMAL DE L’OUTIL 125 mm

Optionnel

KIT DE SUPPORT DE CÂBLAGE O EA3-EAB3-EA4-EAB4 - KIT DE SUPPORT DE CÂBLAGE O EA3-EAB3-EA4-EAB4
KIT DE SUPPORT DE CÂBLAGE O EA3-EAB3-EA4-EAB4

ø MAX 29 mm

SUPPORT MURAL - SUPPORT MURAL
SUPPORT MURAL

CHARIOT 800X800 mm - CHARIOT 800X800 mm
CHARIOT 800X800 mm

Avec base de 30 mm
Colonne centrale pour le support des bras H=1000 mm
4 roulettes pivotantes, 2 avec freins
Poids 165 kg

CHARIOT 800X800 mm - CHARIOT 800X800 mm
CHARIOT 800X800 mm

avec base de 30 mm, support de bras à colonne centrale avec hauteur réglable de 650 mm à 50 mm, 4 roulettes pivotantes, dont 2 avec frein.
Poids 165 kg

CHARIOT 800X800 mm - CHARIOT 800X800 mm
CHARIOT 800X800 mm

avec base de 30 mm, support de bras à colonne centrale avec hauteur réglable de 650 mm à 1050 mm, 4 roulettes pivotantes, 2 avec frein.
Poids: 185 kg
(Roulettes basses)

CHARIOT AVEC BASE 800X800X30 mm - CHARIOT AVEC BASE 800X800X30 mm
CHARIOT AVEC BASE 800X800X30 mm

Complet avec colonne de levage du bras H=2000 mm
Mouvement sur guide linéaire et barre trapézoïdale qui peut être actionnée avec un tournevis électrique ou pneumatique.
4 roulettes pivotantes, 2 avec frein
Barre de poussée.
Poids: 220 Kg

CHARIOT 800X800X30 mm - CHARIOT 800X800X30 mm
CHARIOT 800X800X30 mm

Complet avec colonne de levage de bras H=1920 mm
Mouvement sur guide linéaire et barre trapézoïdale qui peut être actionnée par un tournevis électrique ou pneumatique.
4 roulettes pivotantes dont 2 avec frein
Poignée de poussée.
Poids 240 Kg
(Roues basses)

COLONNE DE LEVAGE DE BRAS H=1850 mm - COLONNE DE LEVAGE DE BRAS H=1850 mm
COLONNE DE LEVAGE DE BRAS H=1850 mm

Mouvement sur guide linéaire et barre trapézoïdale qui peut être actionnée par un tournevis électrique ou pneumatique.
Poids: 60 kg

CHARIOT AVEC BASE 800X800X30 mm - CHARIOT AVEC BASE 800X800X30 mm
CHARIOT AVEC BASE 800X800X30 mm

Déplacement sur 2 roulettes pivotantes avec freins, 2 fixes. Poignée de poussée.
Poids: 155 kg.

GUIDE DE GLISSEMENT LINÉAIRE - GUIDE DE GLISSEMENT LINÉAIRE
GUIDE DE GLISSEMENT LINÉAIRE

Longueur totale 2200 mm Course 2000 mm avec structure autoportante et 4 stabilisateurs réglables.
Poids : Kg.120
