SEMI-AUTO

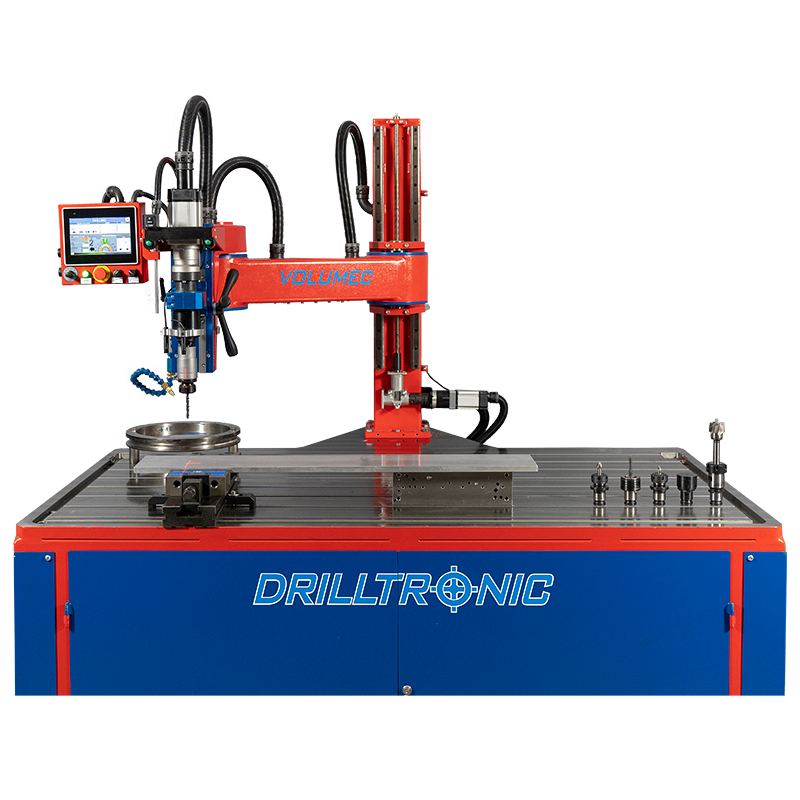

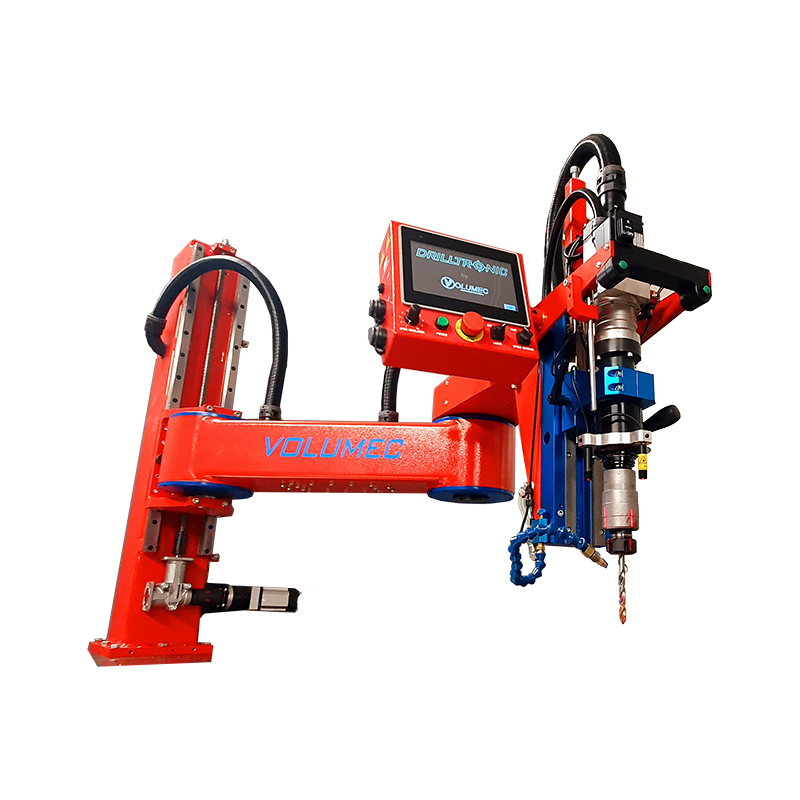

Unidad integrada de taladrado y roscado DRILLTRONIC

DRILLTRONIC es la única unidad integrada de taladrado y roscado equipada con un innovador sistema de brazo articulado desarrollado para brindar la máxima flexibilidad de procesamiento.
La estructura está diseñada con una tecnología capaz de dar fluidez y rapidez en el posicionamiento, garantizando rigidez y precisión durante las operaciones de procesamiento.
Gracias al nuevo sistema de control VAPS (sistema de posicionamiento asistido Volumec®) con interfaz de operador de pantalla táctil, fácil e intuitivo, es posible realizar operaciones de taladrado y roscado, a alturas predeterminadas, sin la necesidad de un seguimiento manual como en los taladros tradicionales.

Unidad integrada de taladrado y roscado DRILLTRONIC
Unidad integrada de taladrado y roscado DRILLTRONIC
Unidad integrada de taladrado y roscado DRILLTRONIC

SEMI-AUTO

Modelo Velocidad de rotación Tipo de Motor Capacidad de taladrado con punta elicoidal Capacidad de taladrado con fresadora Capacidad de macho de acero Carrera de adelanto Carrera vertical
rpm mm mm mm mm
DT131000 100-1000 NO Ø 3 - Ø 13 Ø 20 M3 - M12 135 1100
DTM 5-5000 * Ø 3 - Ø 16 * Ø 40 * M3 - M24 * 135 1100
* Capacidad total usando múltiples módulos

Módulos de taladrado-roscado
Para drilltronic dtm

Módulo Regulación de velocidad Tuerca maxima Capacidad de perforación con broca helicoidal Capacidad de perforación con broca piloto Capacidad de perforación en acero
rpm Nm mm mm
MD-01 100-5000 7 Nm Ø3 - Ø6 / M3-M5
MD-04 25-1250 28 Nm Ø3 - Ø10 Ø15 M3-M10
MD-05 20-1000 36 Nm Ø3 - Ø13 (Ø20 Alu) Ø20 M3-M12
MD-10 10-500 72 Nm Ø3 - Ø16 (Ø20 Alu) Ø30 M3-M18 (M20 All)
MD-15 5-350 105 Nm Ø10 - Ø16 (Ø20 Alu) Ø40 M5-M20 (M22 All)
MJ-25 4-200 180 Nm Ø50 M5-M24

Área de trabajo

Area Di Lavoro Drilltronic

Area Di Lavoro Drilltronic

VIDEO

Accesorios

Unidad integrada de taladrado y roscado DRILLTRONIC  - VAPS
VAPS

Unidad integrada de taladrado y roscado DRILLTRONIC  - TALADRADO AUTOMATICO EN EJE Z (COD. VAPS-Z)
TALADRADO AUTOMATICO EN EJE Z (COD. VAPS-Z)

Unidad integrada de taladrado y roscado DRILLTRONIC  - SISTEMA DI LUBRICACIÓN
SISTEMA DI LUBRICACIÓN

Unidad integrada de taladrado y roscado DRILLTRONIC  - SISTEMA DE PUNTERÍA LÁSER
SISTEMA DE PUNTERÍA LÁSER

Unidad integrada de taladrado y roscado DRILLTRONIC  - SISTEMA DE REFRIGERACIÓN
SISTEMA DE REFRIGERACIÓN

Unidad integrada de taladrado y roscado DRILLTRONIC  - SENSOR DE PROFUNDIDAD DE ALTA PRECISIÓN
SENSOR DE PROFUNDIDAD DE ALTA PRECISIÓN

Unidad integrada de taladrado y roscado DRILLTRONIC  - VAPS

VAPS

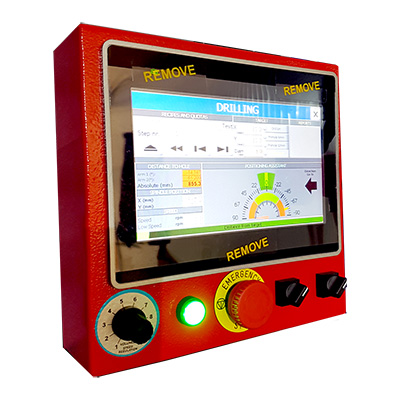

El nuevo sistema de control VAPS (sistema de posicionamiento asistido Volumec®) es una interfaz de operador de pantalla táctil fácil e intuitiva, con la que es posible realizar operaciones de taladro y roscado a alturas predeterminadas, sin la necesidad de un seguimiento manual como en los taladros tradicionales.
LAS PRINCIPALES FUNCIONES SON:
Identificación rápida de la posición de la pieza (búsqueda de ceros).
Posicionamiento asistido de la herramienta en la superficie de trabajo con bloqueo automático a la altura alcanzada.
Programación intuitiva de taladro en múltiples puntos (X, Y, diámetro de la herramienta).
Creación y ahorro de ciclos de taladro en piezas de cualquier forma.
Cálculo automático de taladro en las bridas en función del radio y el ángulo entre los agujeros.
La programación de taladro también es posible en el modo de autoaprendizaje.
Roscado automático mediante el ajuste de tono y profundidad.
Posicionamiento y taladro también en modo MANUAL
Importar / exportar programas de taladro a través del puerto USB
Conexión a PC a través del puerto LAN.

Unidad integrada de taladrado y roscado DRILLTRONIC  - TALADRADO AUTOMATICO EN EJE Z (COD. VAPS-Z)

TALADRADO AUTOMATICO EN EJE Z (COD. VAPS-Z)

(SOLO PARA VERSIONES CON CONTROL VAPS)
Con esta versión de control, además de todas las funciones del VAPS, es posible taladrar agujeros automáticamente a la velocidad y profundidad deseadas. Las funciones principales son:
• Descenso / ascenso automático de la herramienta a la profundidad deseada (establecido en el control)
• Ajuste de la velocidad de corte (fijado en el control)
• taladrado automático con descanso descargo virutas
• Levantamiento ascenso y descenso del brazo a la altura deseada.
• Ajuste de la herramienta en la pieza.
• Motorización sin escobillas con encoder para control de posición.
• Sensores de altura máxima

Unidad integrada de taladrado y roscado DRILLTRONIC  - SISTEMA DI LUBRICACIÓN

SISTEMA DI LUBRICACIÓN

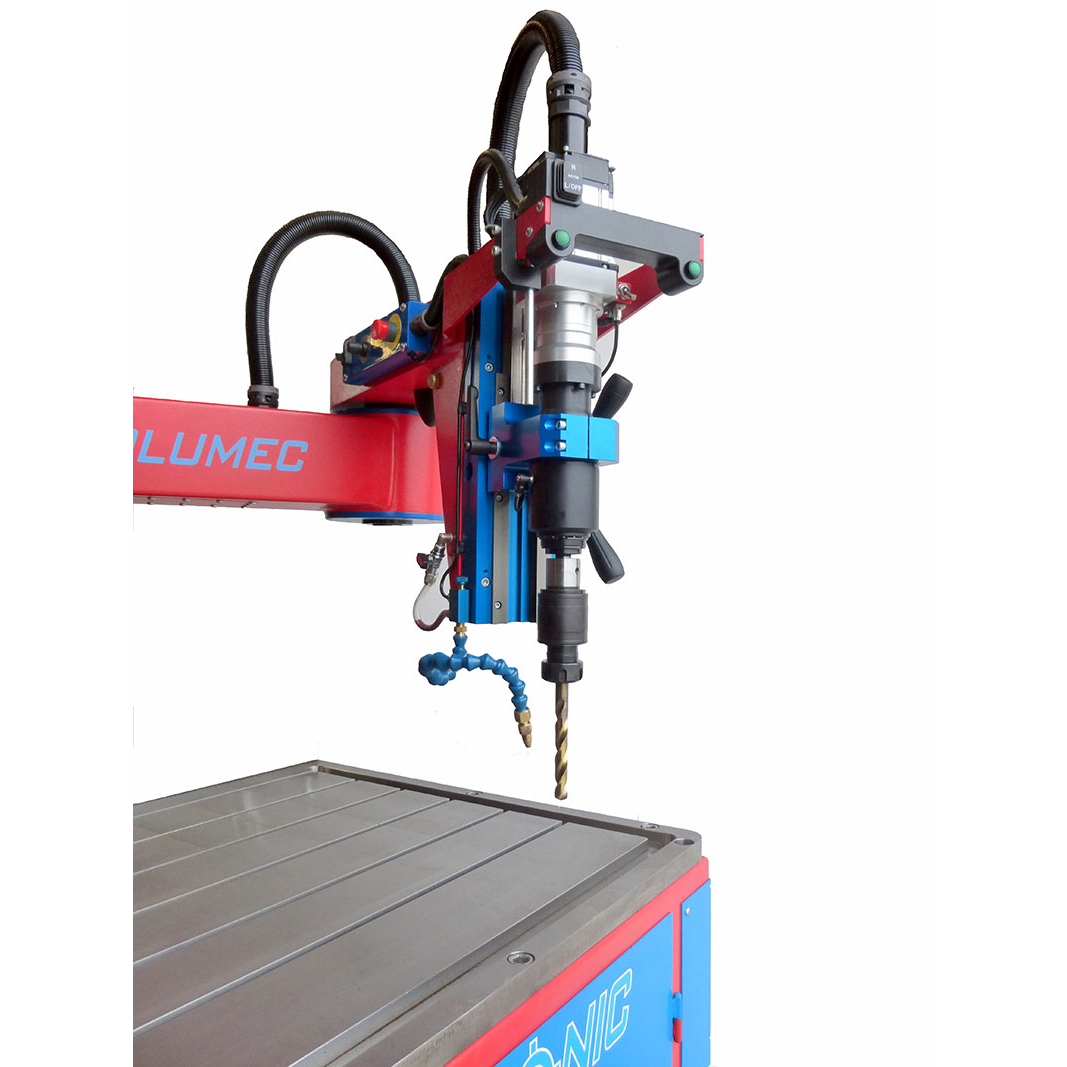

El Drilltronic se puede suministrar con un sistema automático. de lubricación. Con este sistema es posible garantizar un flujo correcto y constante de aceite lubricante a la herramienta.
La intensidad del flujo, la cantidad y la amplitud del chorro de líquido se pueden ajustar fácilmente.

Unidad integrada de taladrado y roscado DRILLTRONIC  - SISTEMA DE PUNTERÍA LÁSER

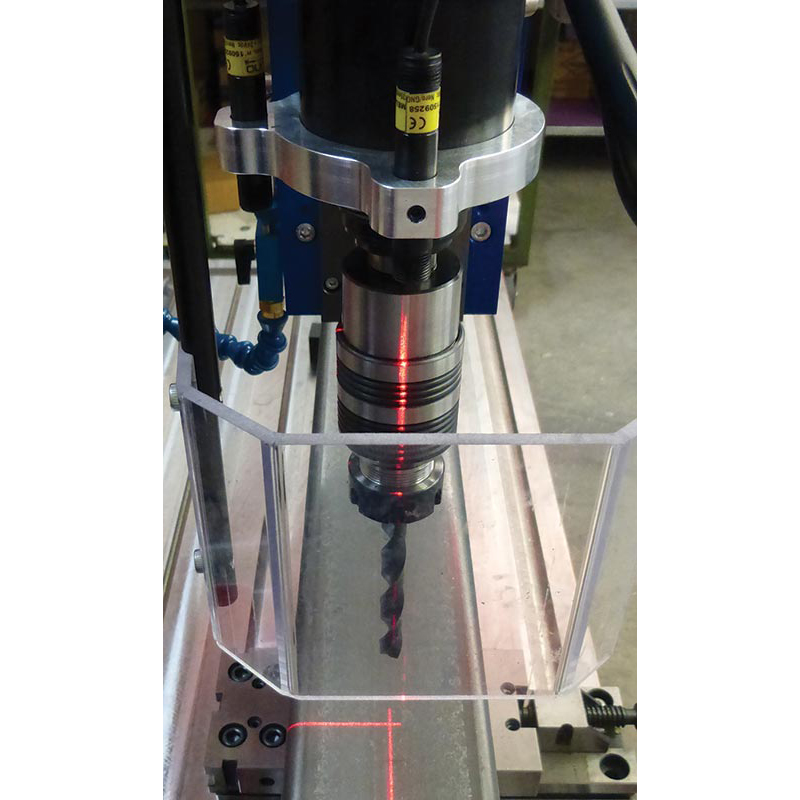

SISTEMA DE PUNTERÍA LÁSER

Gracias al sistema de puntería láser, tiene la posibilidad de localizar con precisión el punto de golpeo.

Unidad integrada de taladrado y roscado DRILLTRONIC  - SISTEMA DE REFRIGERACIÓN

SISTEMA DE REFRIGERACIÓN

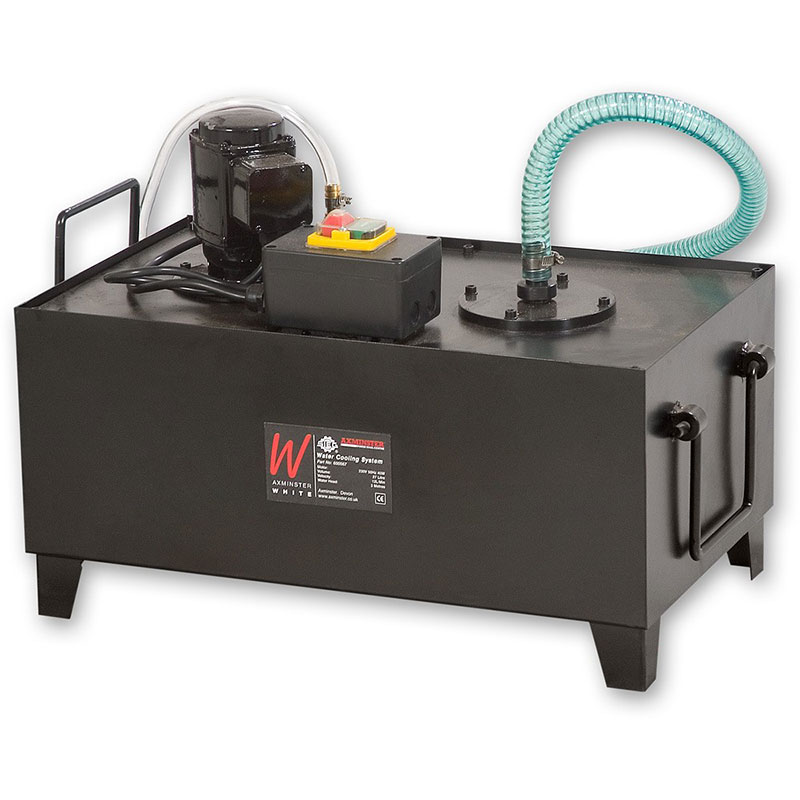

Sistema de refrigeración con bomba de recirculación de refrigerante.

Unidad integrada de taladrado y roscado DRILLTRONIC  - SENSOR DE PROFUNDIDAD DE ALTA PRECISIÓN

SENSOR DE PROFUNDIDAD DE ALTA PRECISIÓN

Permite de taladrar e roscar a la profundidad deseada incluso en la versión manual.

Opcional

Unidad integrada de taladrado y roscado DRILLTRONIC  - BANCO DE TRABAJO BDL1810 <span>(1800x1000mm)</span>

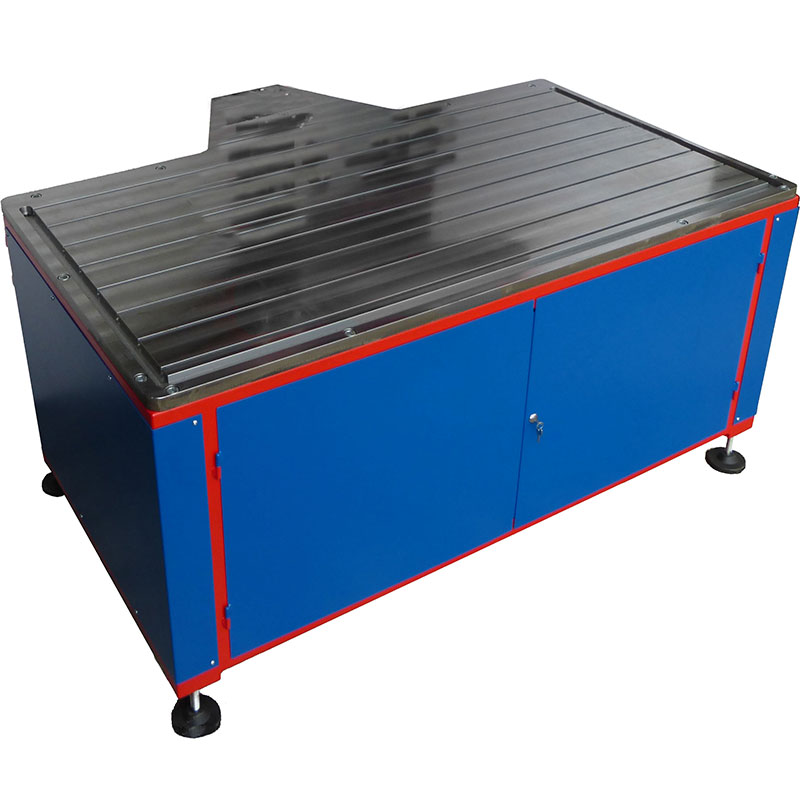

BANCO DE TRABAJO BDL1810 (1800x1000mm)

Banco estructural con soporte de carga optimizado para DRILLTRONIC, con base de 30 mm y compartimiento interno para el almacenamiento de herramientas.

Unidad integrada de taladrado y roscado DRILLTRONIC  - BANCO DE TRABAJO BDL128 <span>(1200x800mm)</span>

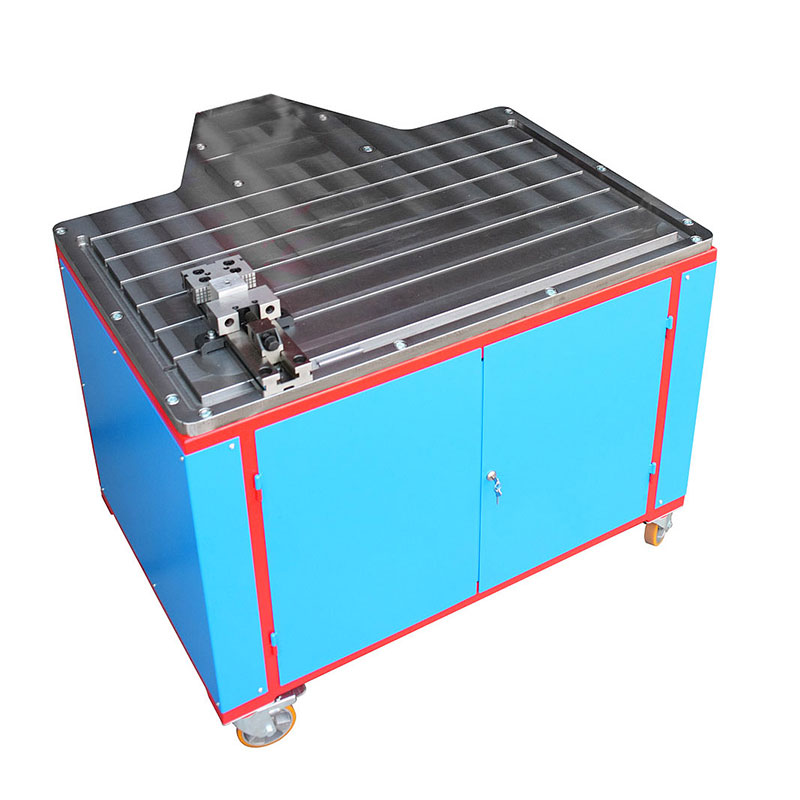

BANCO DE TRABAJO BDL128 (1200x800mm)

Banco estructural con soporte de carga optimizado para DRILLTRONIC, con base de 30 mm y compartimiento interno para el almacenamiento de herramientas.

Unidad integrada de taladrado y roscado DRILLTRONIC  - CFT : COLUMNA DE FIJACIÓN A TIERRA H=2000mm

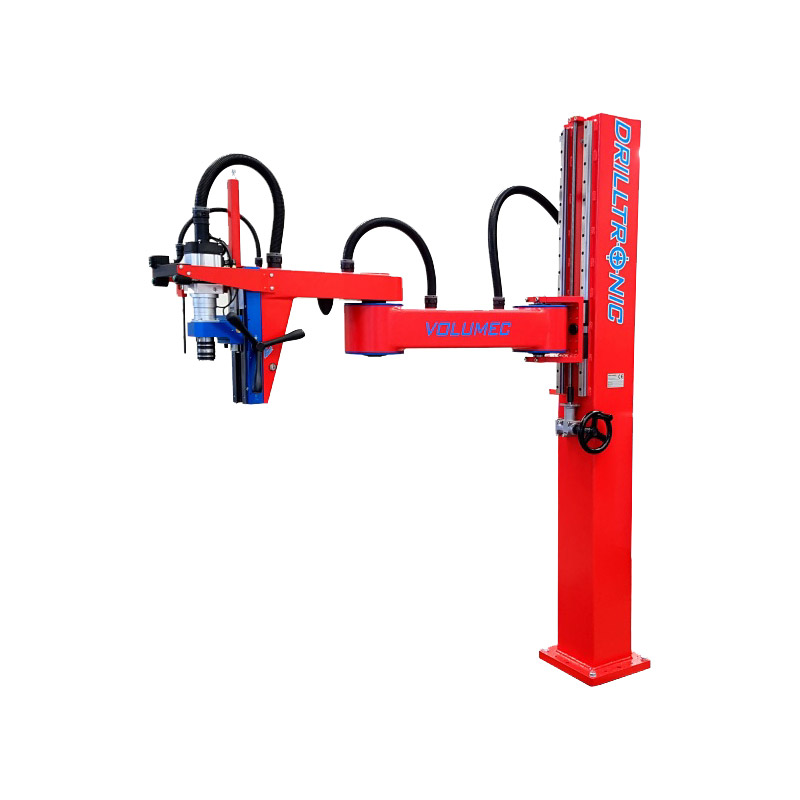

CFT : COLUMNA DE FIJACIÓN A TIERRA H=2000mm

Columna elevadora diseñada para la fijación al suelo.
Pilotaje manual con destornillador (automático bajo pedido).
Peso 215kg.
Base 300x300mm
Carrera 715 mm
