Merkmale

NEUE ALUMINIUMSTRUKTUR, entwickelt mit einem EXKLUSIVEN Volumec-Profil, das eine höhere Steifigkeit und Präzision als andere Modelle bietet

Die MECHANIK des Gelenkarms wurde verbessert, um die Beweglichkeit und den Widerstand zu erhöhen.

BRUSHLESS-MOTOR DER NEUEN GENERATION (G2) mit unübertroffener Leistung und Zuverlässigkeit

INTEGRIERTE VERDRAHTUNG, die keine umständlichen Einstellungen während der Bewegung erfordert

VASTC TOUCH PANEL, das fortschrittlichste auf dem Markt für Schrauben und Gewindeschneiden, aktualisiert mit neuen Funktionen und programmierbarem Drehmoment (Nm)

MULTIDIRECTIONALER KOPF auch mit automatischer Suche für 0-90° Werkstückausrichtung

GERINGER VERBRAUCH UND MINIMALER GERÄUSCHPEGEL

Mehr als nur Gewindeschneiden
Mehr als nur Gewindeschneiden

JOYTAP 2

Mehr als nur Gewindeschneiden

Mit tausenden verkauften Maschinen und zufriedenen Kunden auf der ganzen Welt, ist das Joytap Gewindeformsystem ein Garant für Leistung, Qualität und Effizienz. Seine einzigartigen technischen Eigenschaften sind das Ergebnis vieler Jahre Forschung und Entwicklung und erlauben es, dass eine einzige Maschine mehrere Aufgaben erfüllen kann. Gewindeschneiden, Schrauben mit gekoppelter Prozessüberwachung, Verarbeiten von Gewindeeinsätzen, Ansenken und Aufbohren sind alles Aufgaben, die mit diesem Werkzeug durchgeführt werden können.

Modell Gewindetypeignung Stahl Geschwindigkeit Reichweite Gewicht Spindel
Metrisches Inches U./min mm kg
JT2000 M3 - M12 1/8" -1/2” 100-1000 1370 15 GR2
JT2150 M3 - M16 1/8"- 5/8" 50-500 1370 15 GR2
JT2500 M5 - M24 5/32"-7/8" 20-200 1370 16 GR2
REICHWEITE VON 1370MM

Der Gelenkarm der Serie JT2 ermöglicht eine komfortables Arbeiten mit einer arbeitsbereich von 1370mm.

REICHWEITE VON 1370MM
MEHRFACH RICHTBARER KOPF

Mehrfach richtbarer Kopf serienmäβig in allen Geräten, der das Schneiden von Gewinden aus jedweder Position erlaubt.

MEHRFACH RICHTBARER KOPF
GESCHWINDGKEITREGLER

Möglichkeit zur Einstellung der Geschwindigkeit der Rotation Gemäß den jeweiligen Gewindeformat.

GESCHWINDGKEITREGLER

VASTC

Unterstützende Steuerung zum Gewindeschneiden und Eindrehen von Ensateinsätzen

Kann auf allen Modellen der Joytapserie mit folgenden Funktionen installiert werden:

GEWINDE

AUTOMATISCHER GEWINDESCHNEIDMODUS (Einstellen der Steigung - Tiefe - Geschwindigkeit - Drehmoment in Nm, um einem Werkzeugbruch vorzubeugen)

MANUELLER GEWINDESCHNEIDMODUS (manuelle Einstellung der Schnittgeschwindigkeit - Drehmoment in Nm, um einem Werkzeugbruch vorzubeugen)

ZÄHLER FÜR ANZAHL DER GEWINDE

Passwortgeschützt

EINFACHE PROGRAMMIERUNG über die INTEGRIERTEN SCHNITTSTELLE

Programmspeicher

Das neue System VASTC 4.0 (Assisted screwing Tapping Control) wurde mit einem WLAN-Anschluss ausgestattet, so dass es problemlos von Smartphones, PCs und/oder Tablets aus gesteuert werden kann:

SCHRAUBEN

VERSCHRAUBEN MIT AUTOMATISCHEM STOPP beim voreingestellten DREHMOMENTMODUS. (Geschwindigkeit einstellen – Drehmoment einstellen in Nm)

Grünes Licht für bei IO-Verschraubung.

ZENTRIERSYSTEM VOR DEM SCHRAUBEN verschrauben.

Zähler für Anzahl der Verschraubungen.

Passwortgeschützt.

EINFACHE PROGRAMMIERUNG über die INTEGRIERTEN SCHNITTSTELLE

Programmspeicher

Encoder-basierte Regelung der Drehzahl, um Geschwindigkeits-und Drehmomentverlusten während des Schraubens vorzubeuge

VASTC-4.0 (Industry 4.0) WI-FI

The New Vastc system 4.0 (assisted screwing tapping control), it has been equipped with Wifi connection, so that it can be controlled easy from smartphone, computer and/or tablets:

Verbindung über Lan, WiFi oder Sim-Karte.

Stellt ferngesteuerte Schraub- und Gewindebohrprogramme ein.

Direkter Download des Arbeitsberichts auf Ihr Gerät
Datum/Uhrzeit
Anzahl der Gewindebohrungen
Neigung
Drehmoment
Tiefe und Drehzahl

USB-Anschluss zum Hoch- und Herunterladen von Programmen direkt auf der Vastc-Steuerung.

VIDEO

Zubehör

Mehr als nur Gewindeschneiden - EDS01 - TIEFENANSCHLAG
EDS01 - TIEFENANSCHLAG

Mehr als nur Gewindeschneiden - LST01 - SCHMIERSYSTEM
LST01 - SCHMIERSYSTEM

Mehr als nur Gewindeschneiden - FRH0-90
FRH0-90

Mehr als nur Gewindeschneiden - EDS01 - TIEFENANSCHLAG

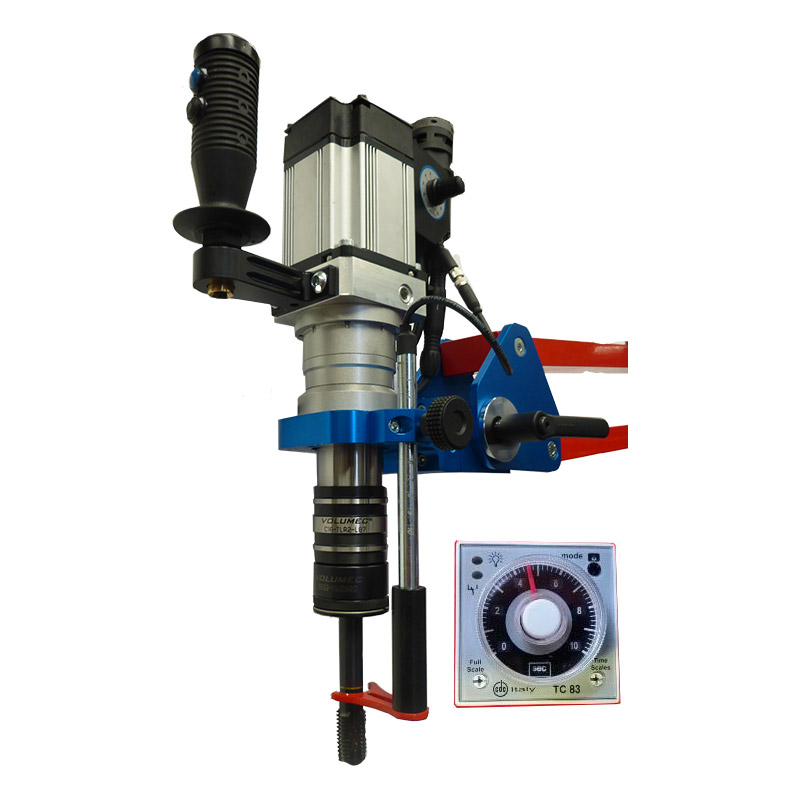

EDS01 - TIEFENANSCHLAG

Automatische umschaltung der drehrichtung sobald die zuvor eingestellte gewindetiefe erreicht ist

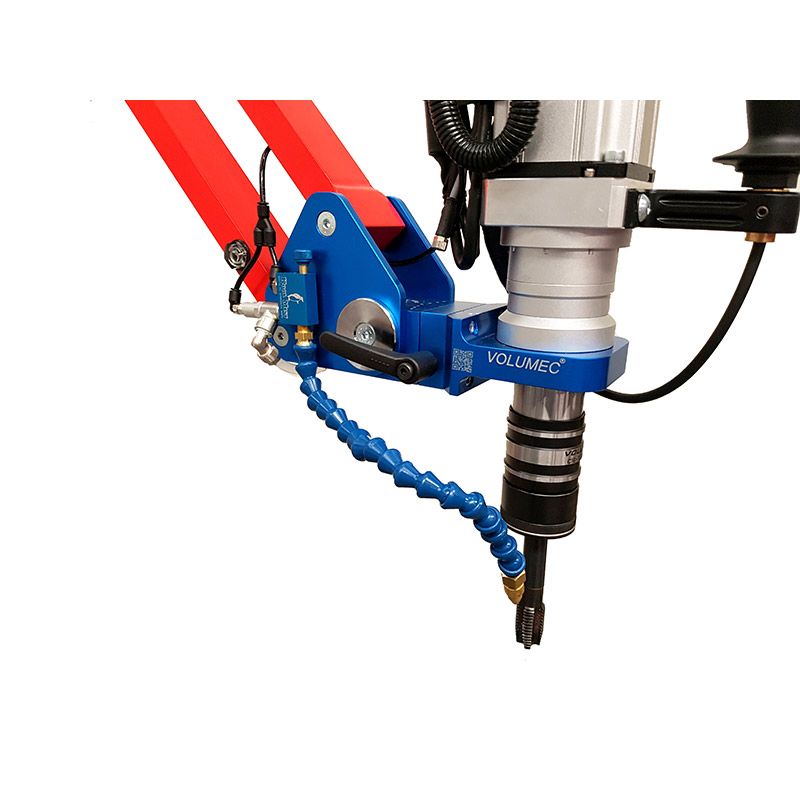

Mehr als nur Gewindeschneiden - LST01 - SCHMIERSYSTEM

LST01 - SCHMIERSYSTEM

Feiner Nebel aus Öl direkt auf dem Schneidwerkzeug Einstellung von Menge und Druck möglich

Mehr als nur Gewindeschneiden - FRH0-90

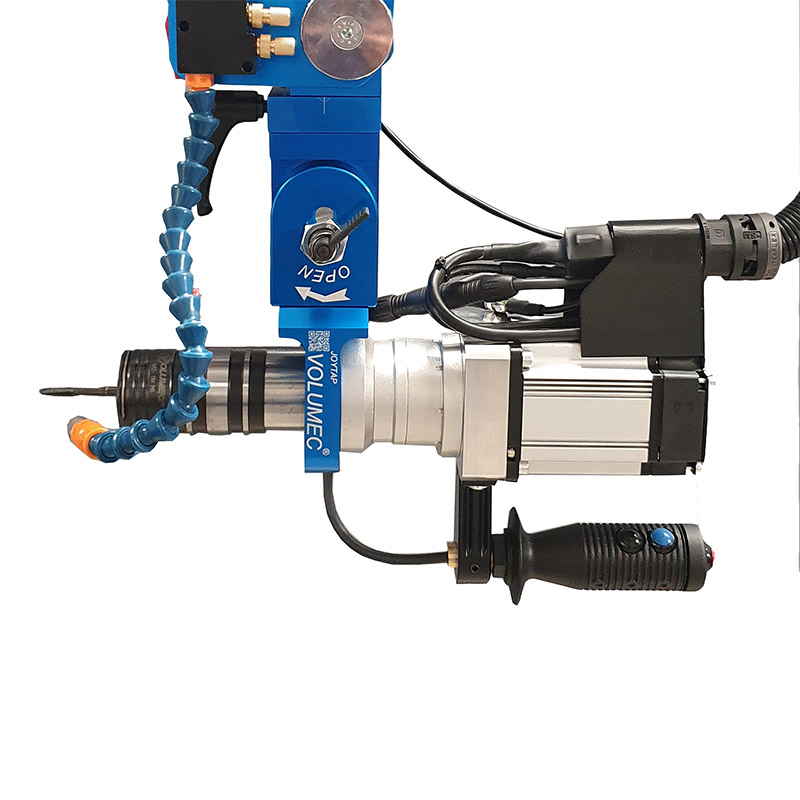

FRH0-90

KOPF FÜR SCHNELLPOSITIONIERUNG 0 UND 90°

Optional

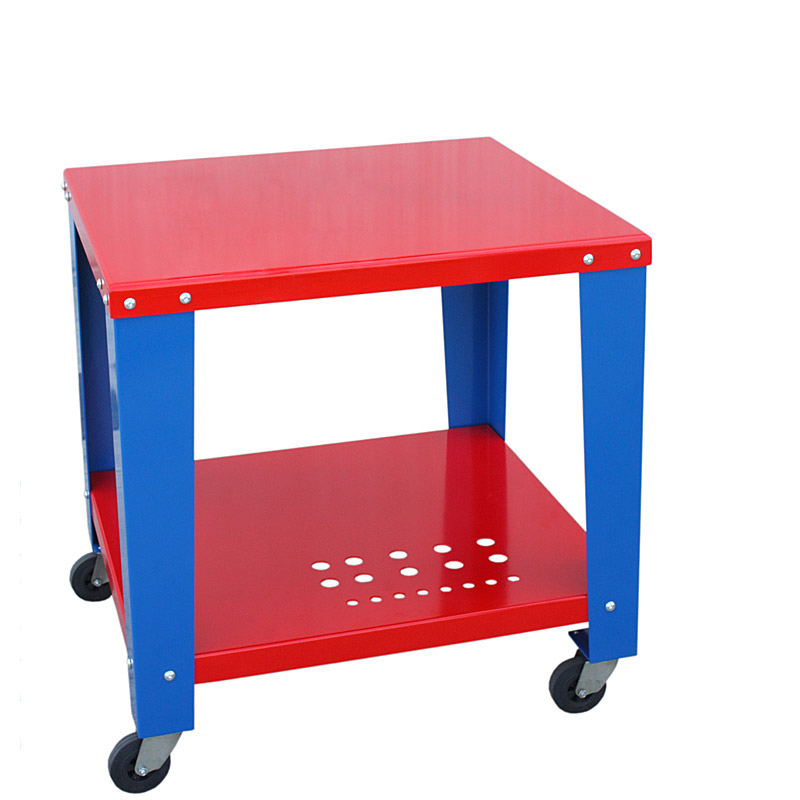

Mehr als nur Gewindeschneiden - MCA001 : MOBILER GERÄTETRÄGER
MCA001 : MOBILER GERÄTETRÄGER

Abmessungen 850x750 mm
H=870 mm (gewicht 65 Kg)
Für gewindeschneidmaschinen mit auflagefläche und aufnahmen für werkzeughalter (4 lenkrollen davon 2 feststellbar).

Mehr als nur Gewindeschneiden - CPA001 - STRUKTURELLER ALUMINIUM-FLACHWAGEN

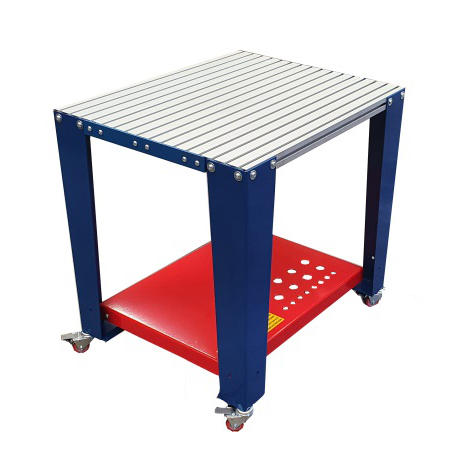

CPA001 - STRUKTURELLER ALUMINIUM-FLACHWAGEN

Mit Schlitzen für Klemmstücke
800x640 h=870 mm
Bodenplatte Aufbewahrung aus Stahl 4 drehbaren Rädern, 2 mit Bremse
Gewicht: 55 Kg

Mehr als nur Gewindeschneiden - BML001 : ARBEITSTISCH

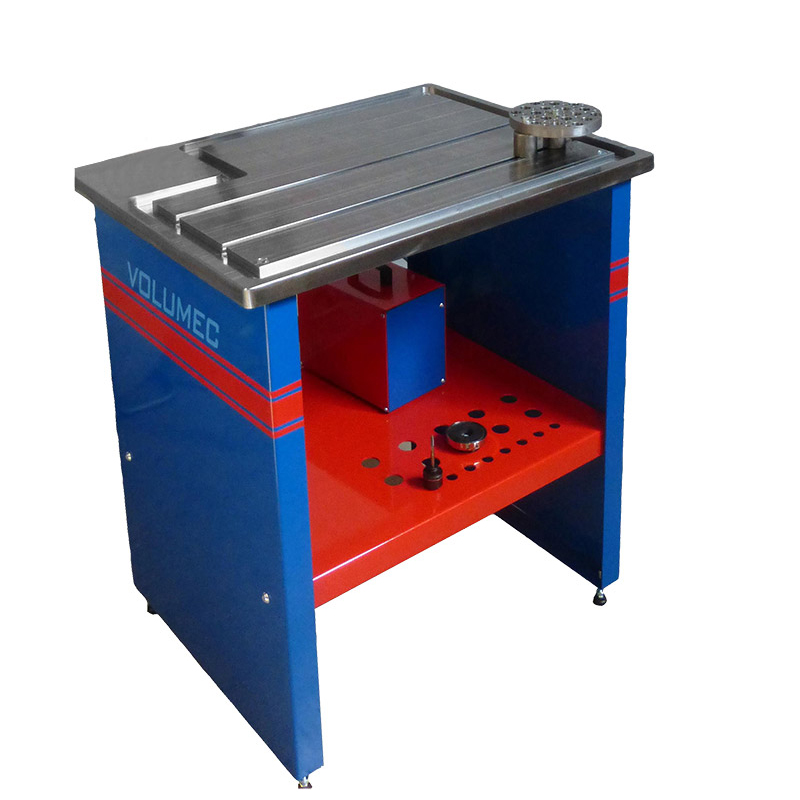

BML001 : ARBEITSTISCH

Arbeitstisch 800x600 mm
H=830 mm
(gesamt gewicht 150 kg)
Dicke der arbeitsplatte 30 mm mit gefrästen t-nuten aufnahmen für werkzeughalter

Mehr als nur Gewindeschneiden - BML002A : SEITENBLECH

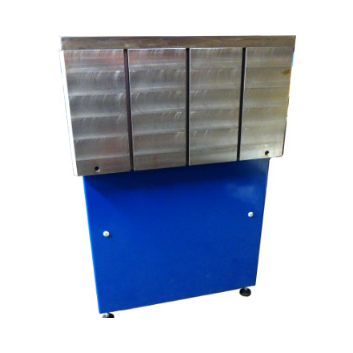

BML002A : SEITENBLECH

600x300 mm im stahl
30 mm Dicke mit
gefrästen T-Nute

Mehr als nur Gewindeschneiden - CCM001: WAGEN MIT HEBESÄULE 800X800X30 mm
CCM001: WAGEN MIT HEBESÄULE 800X800X30 mm

mit 4 drehbaren Rädern, 2 mit Bremse, Hubsäule H= 2000 mm.
Ansteuerung durch Elektro- oder Druckluftschrauber.
Gewicht: 220 kg (485 lb)

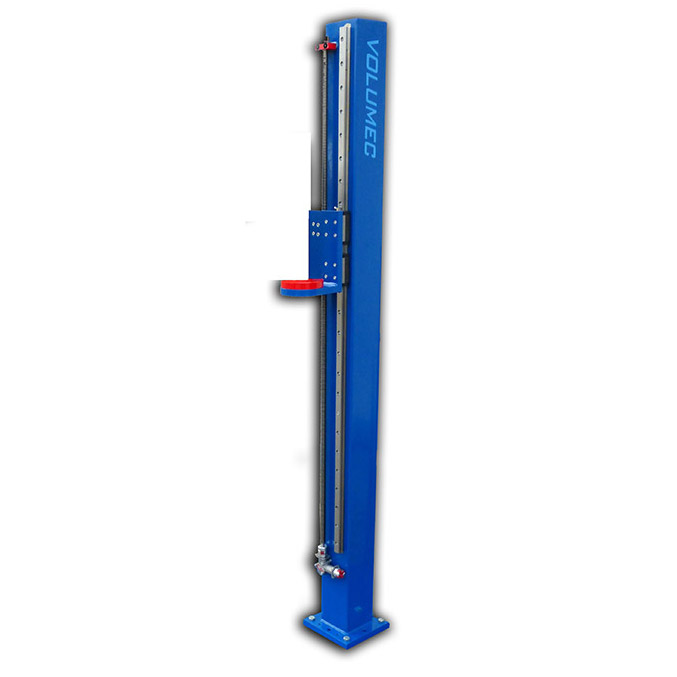

Mehr als nur Gewindeschneiden - CCF001 : HUB –SÄULEN H=1850 MM
CCF001 : HUB –SÄULEN H=1850 MM

Hohe des armes bewegung über eine linear und trapezoidal-schiene verstellbar mit akku oder pneumatisch schrauber.
Gewicht 60 kg

Mehr als nur Gewindeschneiden - CCF100: EAM-WAGEN 800X800X30 mm
CCF100: EAM-WAGEN 800X800X30 mm

mit einem Untergrund von 30 mm, Mittelsäule für die Armauflage h = 1000 mm, 4 Drehräder (zwei davon mit Bremsen) Gewicht: 150 kg

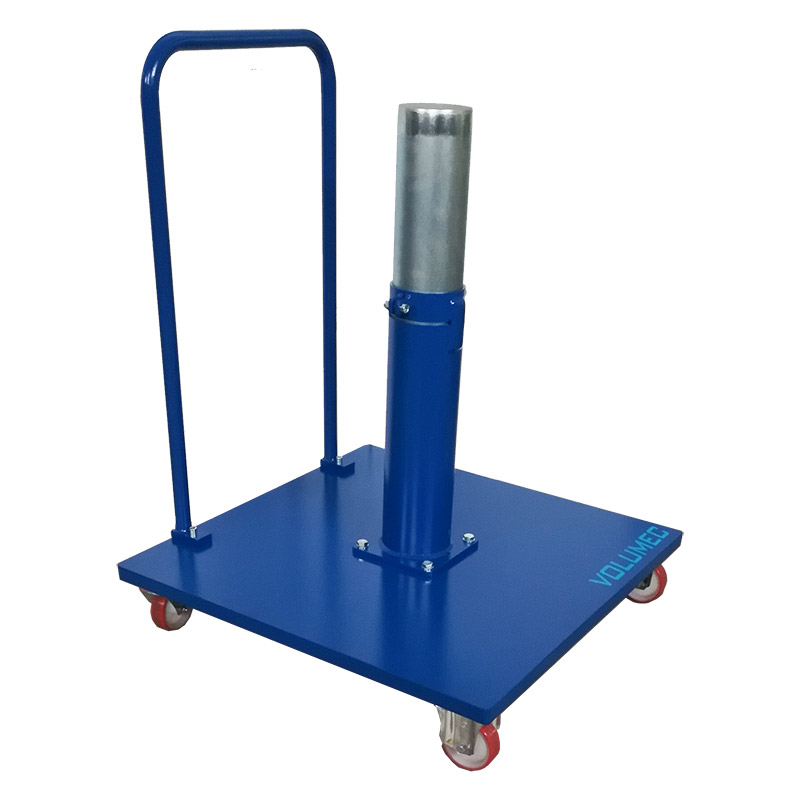

Mehr als nur Gewindeschneiden - CCF100-1 : ROLLWAGEN 800X800 mm
CCF100-1 : ROLLWAGEN 800X800 mm

Mit 30 mm dickem Boden, zentrale Armstützsäule mit einstellbarer Höhe von 650 mm bis 1050 mm, 4 Raeder, 2 mit Bremsen.
Gewicht: 165 Kg

Mehr als nur Gewindeschneiden - BUCHSE MIT EINSTELLBARER KUPPLUNG M2 M16
BUCHSE MIT EINSTELLBARER KUPPLUNG M2 M16

Gr1 ( Ø19 mm) VON M2 BIS M16

Mehr als nur Gewindeschneiden - BUCHSE MIT EINSTELLBARER KUPPLUNG M3 M30
BUCHSE MIT EINSTELLBARER KUPPLUNG M3 M30

Gr2 ( Ø31 mm) VON M3 BIS M30

Mehr als nur Gewindeschneiden - BUCHSE MIT EINSTELLBARER KUPPLUNG M16 M42
BUCHSE MIT EINSTELLBARER KUPPLUNG M16 M42

Gr3 ( Ø 48 mm) VON M16 BIS M42

Mehr als nur Gewindeschneiden - BUCHSE OHNE KUPPLUNG
BUCHSE OHNE KUPPLUNG

VON M2 BIS M42
Gr1 ( Ø19 mm)
Gr2 (Ø31 mm)
Gr3 (Ø 48 mm )

Mehr als nur Gewindeschneiden - POSITIONIERUNG MAGNET
POSITIONIERUNG MAGNET

BMGR1 ( Ø19 mm)
BMGR2 ( Ø31 mm)

Mehr als nur Gewindeschneiden - BOHR UND FRAESSPINDLE

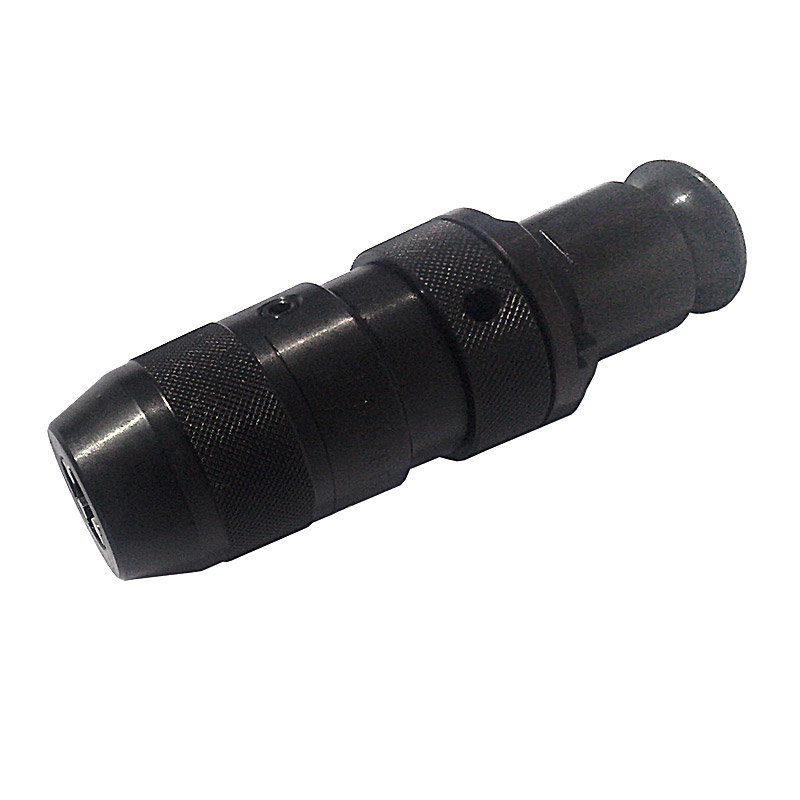

BOHR UND FRAESSPINDLE

MPS10GR1 ( Ø19 mm) für werkzeuge von Ø 0,5 bis Ø 10 mm
MPS10GR2 ( Ø31 mm) für werkzeuge von Ø 0,5 bis Ø 10 mm
MPS13GR2 ( Ø31 mm) für werkzeuge von Ø 1 bis Ø 13 mm

Mehr als nur Gewindeschneiden - SCHNEIDSENHALTER (M5-M20)
SCHNEIDSENHALTER (M5-M20)

Mehr als nur Gewindeschneiden - SPANNBUCHSENREDUZIERUNG
SPANNBUCHSENREDUZIERUNG

BRGR1/GR2 (VON 31 BIS 19)
BRGR2/GR3 (VON 48 BIS 31)
BRGR3/GR4 (VON 60 BIS 48)

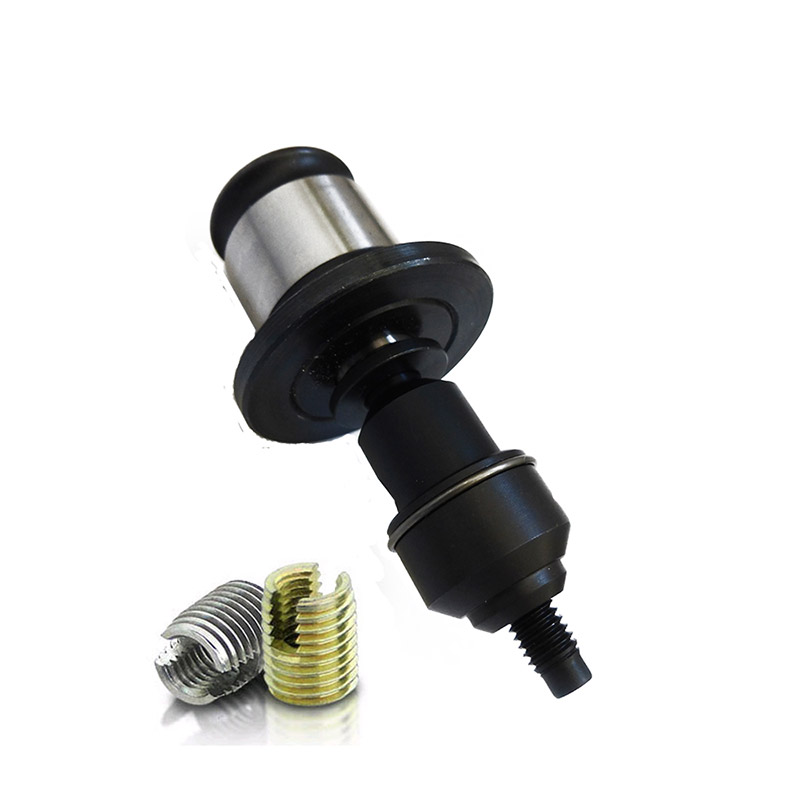

Mehr als nur Gewindeschneiden - SPINDEL
SPINDEL

MPIM3 - MPIM4
MPIM5 - MPIM6
MPIM8 - MPIM10
MPIM12 - MPIM16

Mehr als nur Gewindeschneiden - VERSCHRAUBENSPINDEL MIT SECHSKANTEINSÄTZE

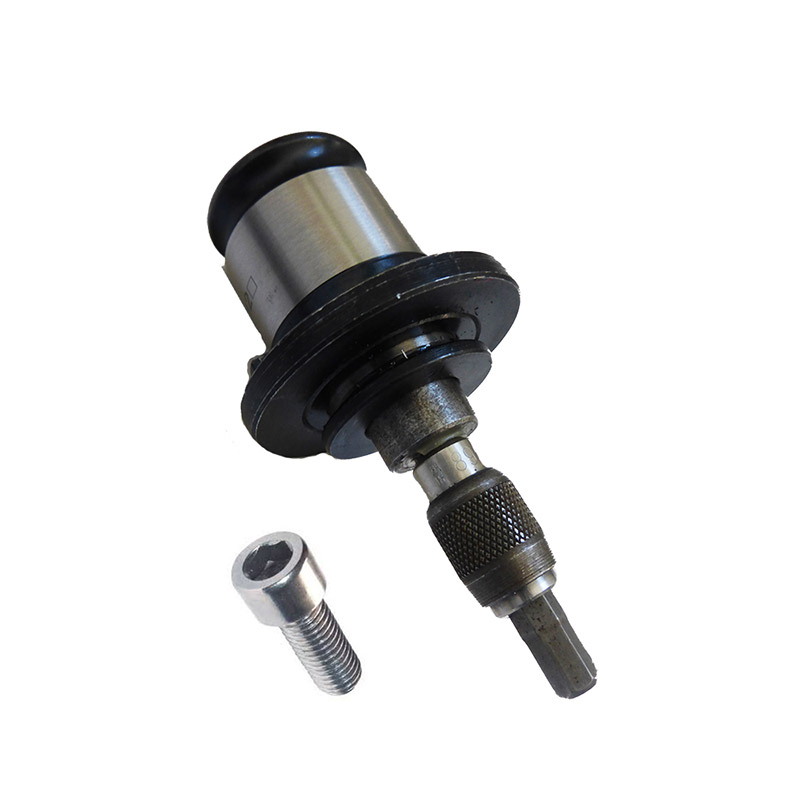

VERSCHRAUBENSPINDEL MIT SECHSKANTEINSÄTZE

MPAE1-4

Mehr als nur Gewindeschneiden - VERSCHRAUBENSPINDEL MIT ANGRIFF 1/4 - 3/8 - 1/2

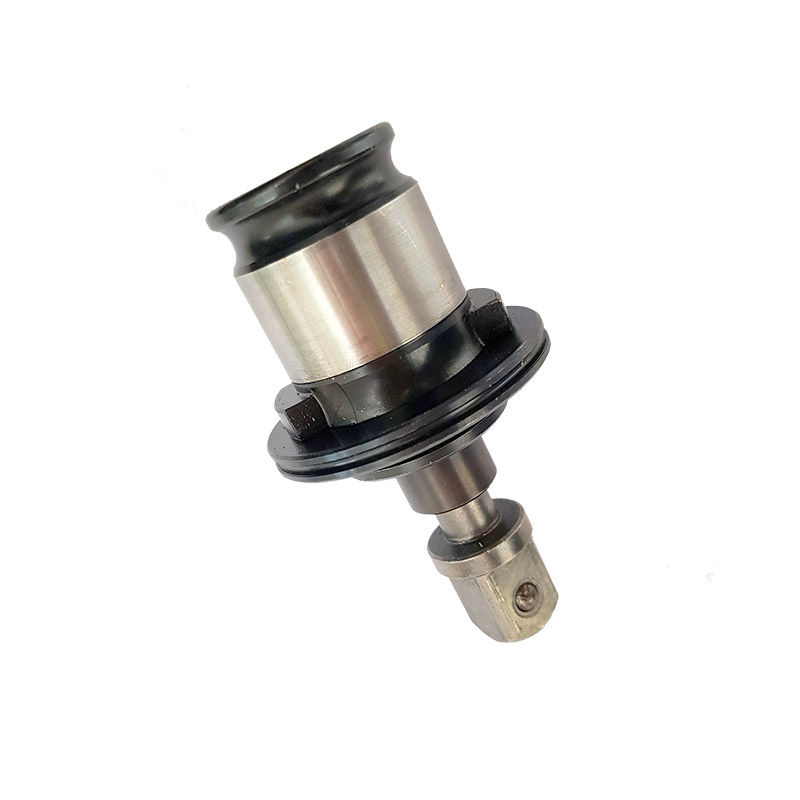

VERSCHRAUBENSPINDEL MIT ANGRIFF 1/4 - 3/8 - 1/2

MPA 1/4
MPA 3/8
MPA 1/2
