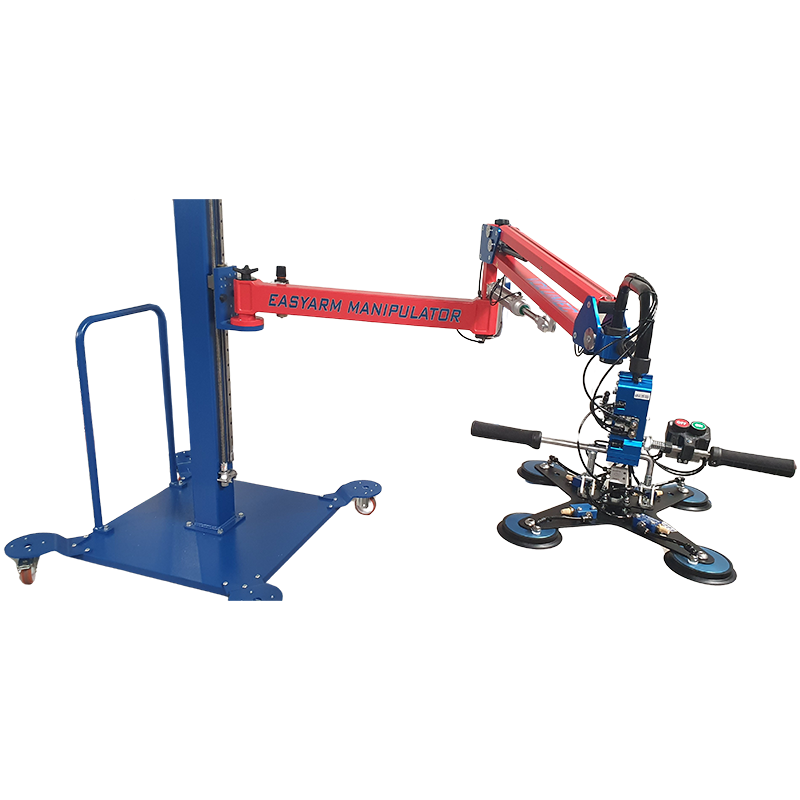

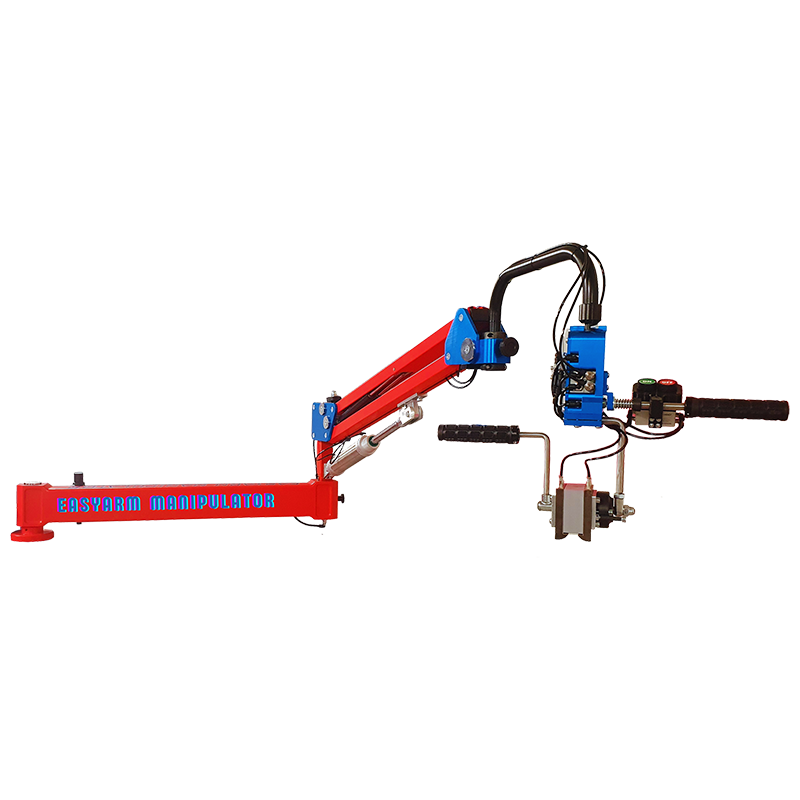

EASYARM MANIPULATOR

BESCHREIBUNG

Der Easyarm-Manipulator ist ein Zwei- bzw. Dreigelenkarm-System mit welchem Sie Teile verschiedenster Arten, Formen und Materialien bewegen / drehen können

BESCHREIBUNG
BESCHREIBUNG
BESCHREIBUNG
BESCHREIBUNG

EASYARM MANIPULATOR

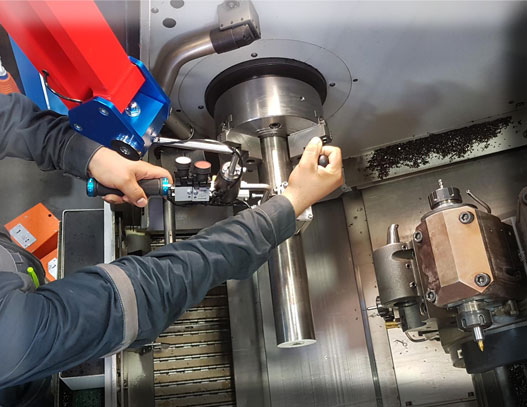

ZYLINDERFÖRMIGE TEILE
ZYLINDERFÖRMIGE TEILE

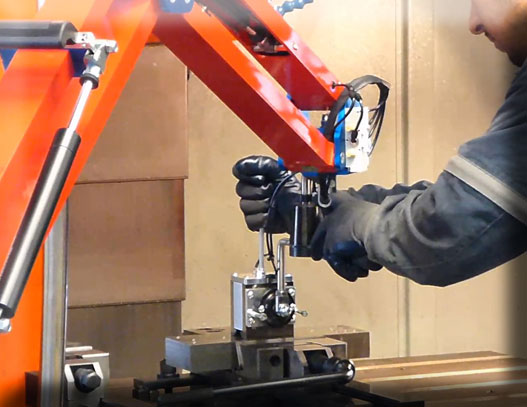

FLACHE TEILE
FLACHE TEILE

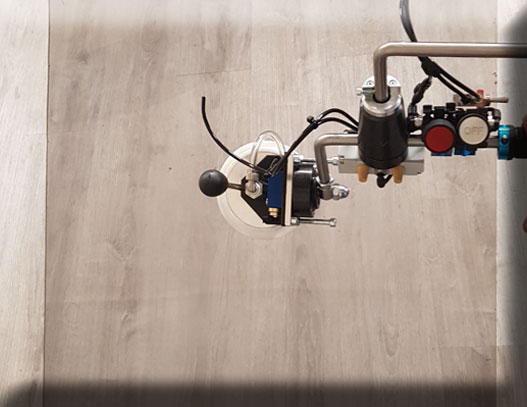

KUNSTSTOFF, GLASTEILE, KEINE METALLISCHEN TEILE
KUNSTSTOFF, GLASTEILE, KEINE METALLISCHEN TEILE

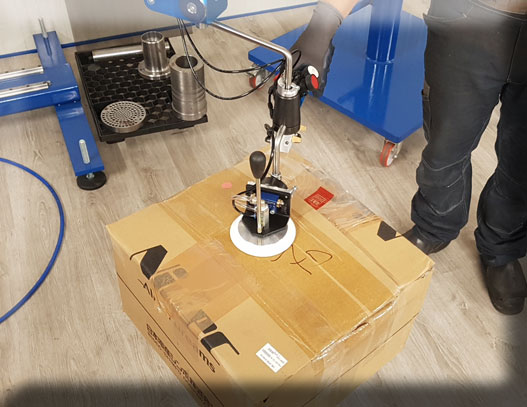

SCHACHTELN, CONTAINE
SCHACHTELN, CONTAINE

EAM02 - EASYARM MANIPULATOR

Sistema a doppio braccio articolato

Artikelnr. Easyarm manipulator mit Druck PRÉHENSION pièces plats en acier GRIFF Zylindrische Teile aus Stahl Kunstoff/Glas/ Aluminium/Edel stahl/etc… Arbeitsbereich Min-Max Armgleichg ewicht
bar kg kg kg mm kg
EAM2-00 Only Head 6-8 / / / 100-1942 1-30
EAM2-01 VAKUUMSYSTEM 6-8 1-30 NO 1-30 100-1942 1-28
EAM2-02 PNEUMATISCHES MAGNET 5-8 1-46 1-30 NO 100-1942 1-28
EAM2-012 MAGNET + VAKUUMSYSTEM 5-8 / 6-8 1-46 1-30 1-25 100-1942 1-28

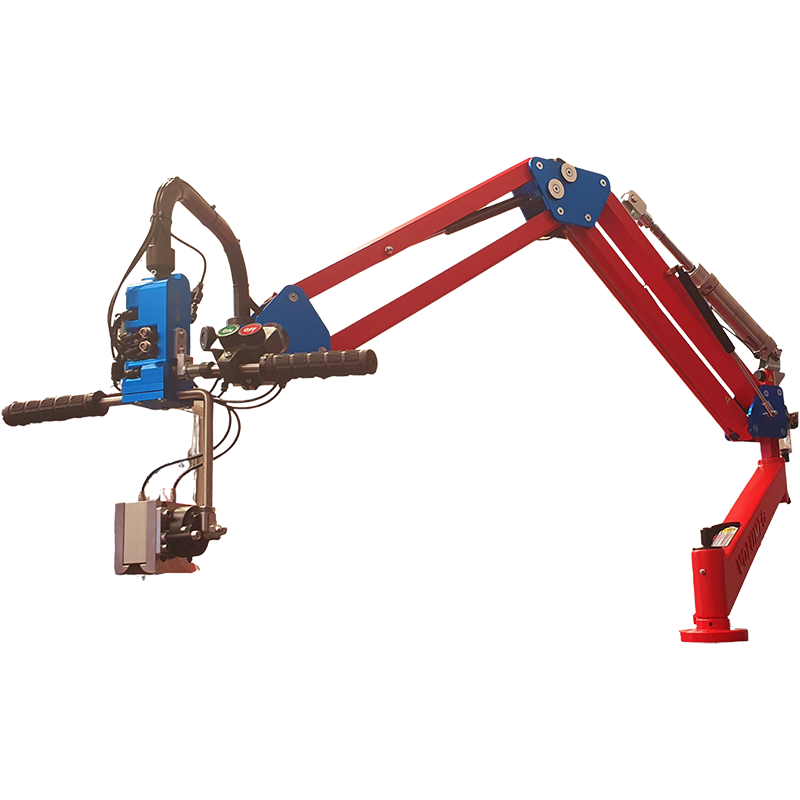

EAM03 - EASYARM MANIPULATOR

Sistema a triplo braccio articolato

Artikelnr. Easyarm manipulator mit Druck PRÉHENSION pièces plats en acier GRIFF Zylindrische Teile aus Stahl Kunstoff/Glas/ Aluminium/Edel stahl/etc… Arbeitsbereich Min-Max Armgleichg ewicht
bar kg kg kg mm kg
EAM3-00 Only Head 6-8 / / / 200-2160 1-15
EAM3-01 VAKUUMSYSTEM 6-8 1-25 NO 1-23 200-2160 1-15
EAM3-02 PNEUMATISCHES MAGNET 5-8 1-46 1-30 NO 200-2160 1-14
EAM3-012 MAGNET + VAKUUMSYSTEM 5-8 / 6-8 1-46 1-30 1-23 200-2160 1-14 / 1-15

Arbeitsbereich

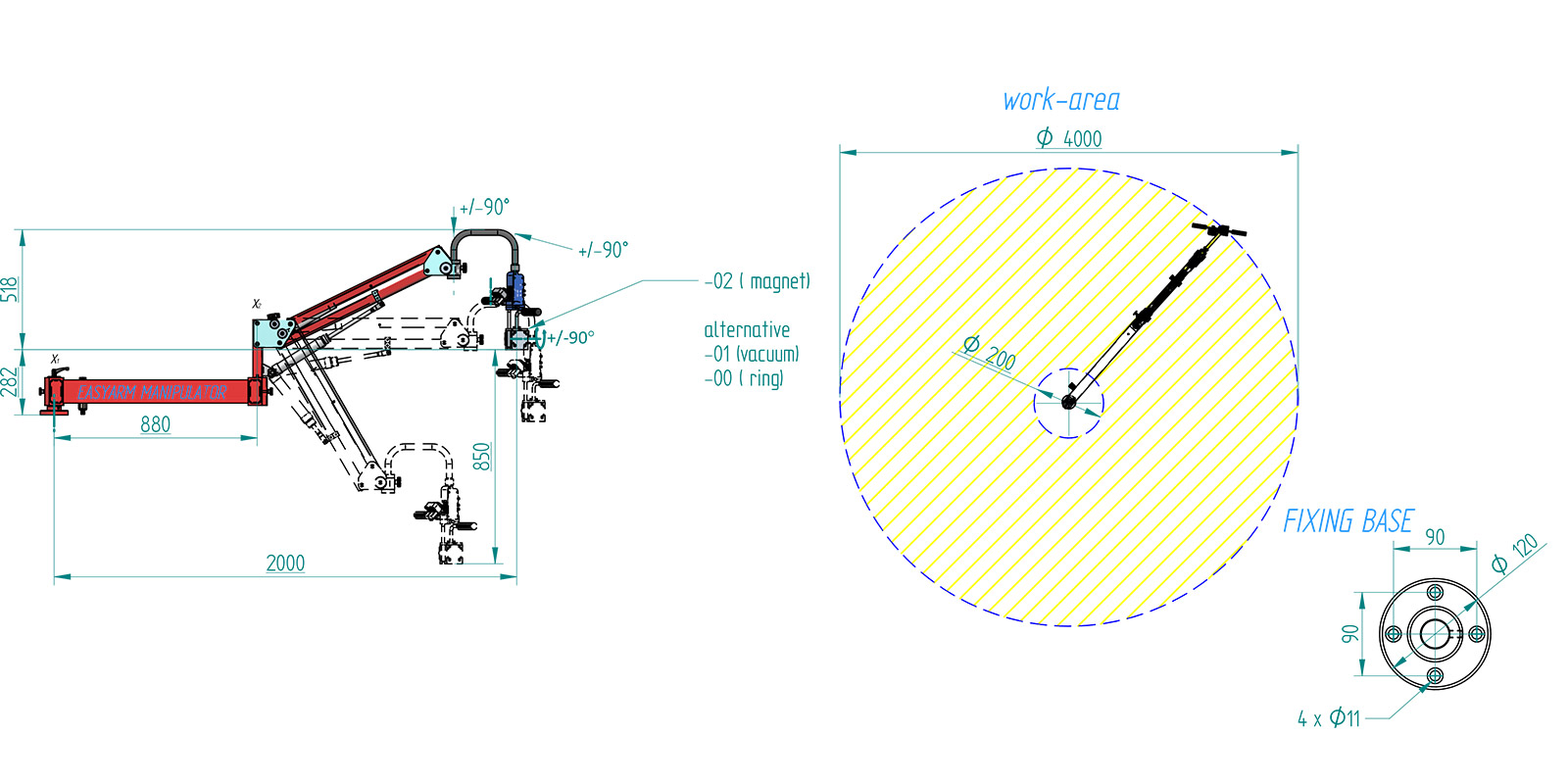

arbeitsbereich EAM02

arbeitsbereich EAM02

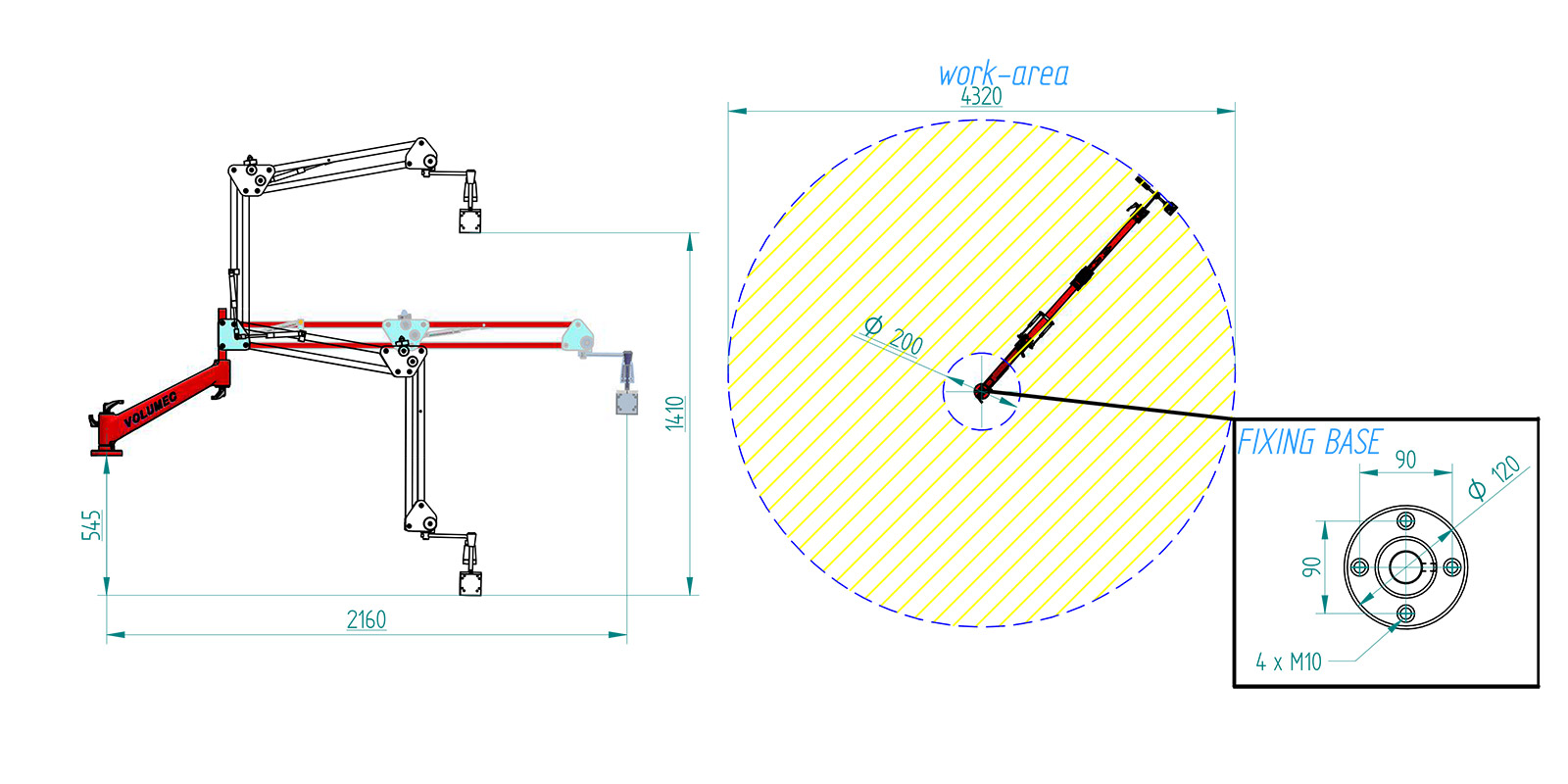

arbeitsbereich EAM03

arbeitsbereich EAM03

VIDEO

Optional

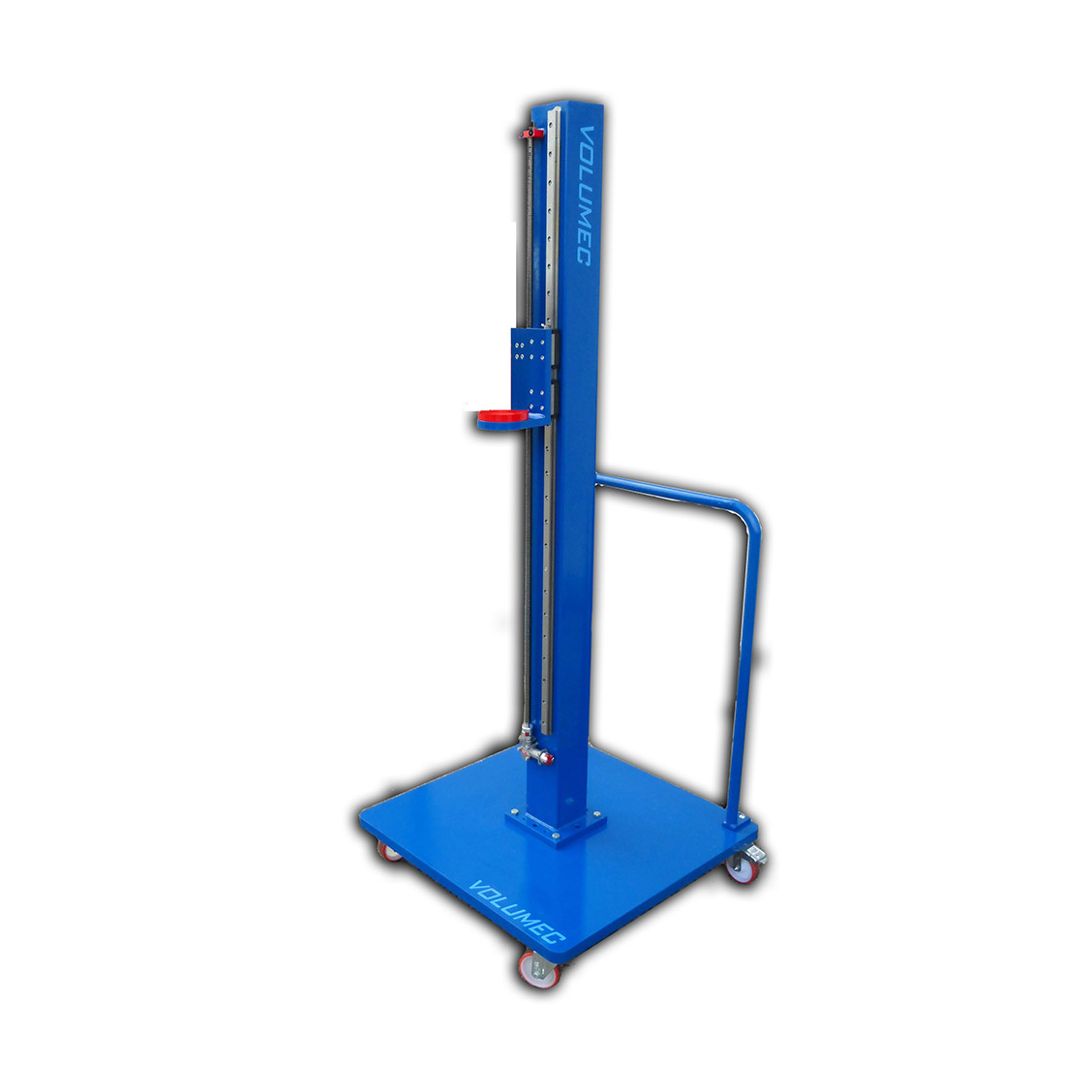

BESCHREIBUNG - CCM001: WAGEN MIT HEBESÄULE 800X800X30 mm
CCM001: WAGEN MIT HEBESÄULE 800X800X30 mm

mit 4 drehbaren Rädern, 2 mit Bremse, Hubsäule H= 2000 mm.
Ansteuerung durch Elektro- oder Druckluftschrauber.
Gewicht: 220 kg (485 lb)

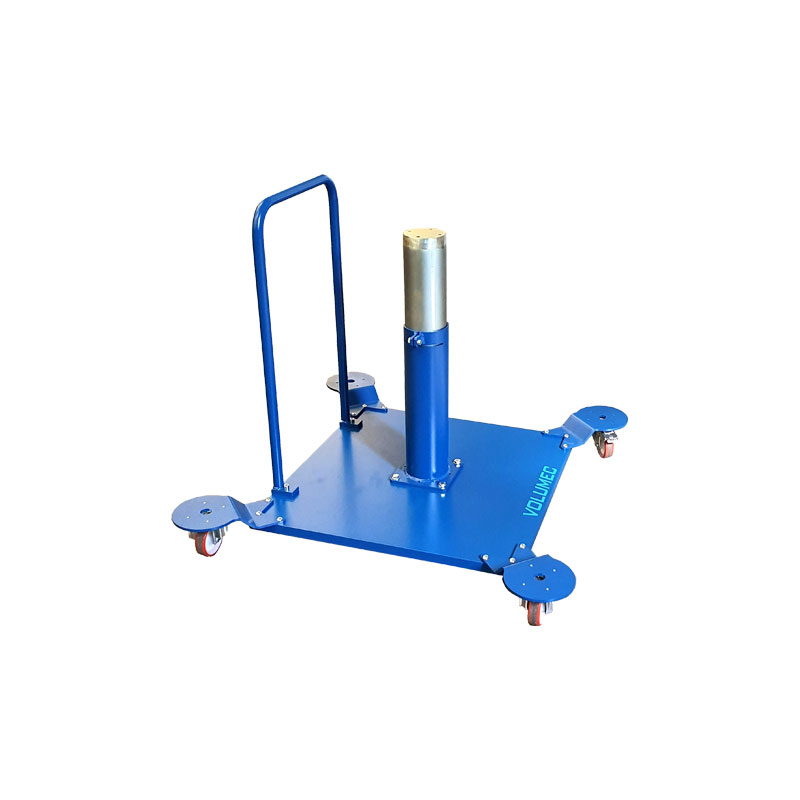

BESCHREIBUNG - CCF100-EAM: WAGEN 800X800X30 mm
CCF100-EAM: WAGEN 800X800X30 mm

Säule mit einstellbarer Höhe 650 mm – 1050 mm
4 drehbare Räder,
2 mit Bremsen.
Gewicht: 185 kg (408 lb)

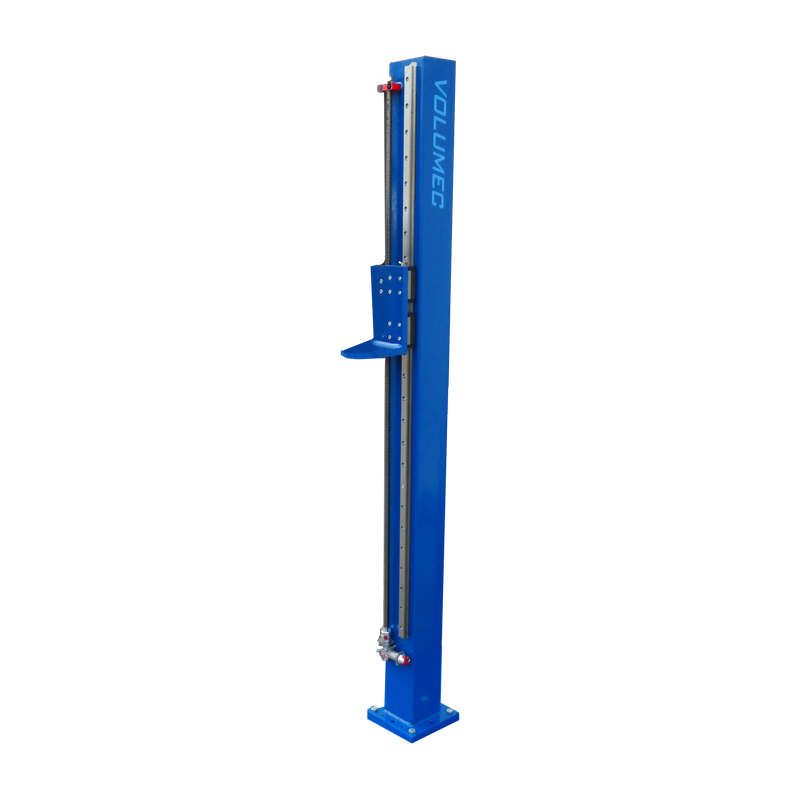

BESCHREIBUNG - CCF001: HEBESÄULE H= 1850 mm
CCF001: HEBESÄULE H= 1850 mm

Ansteuerung durch Elektro- oder Druckluftschrauber.
Gewicht 60 kg (132 lb)

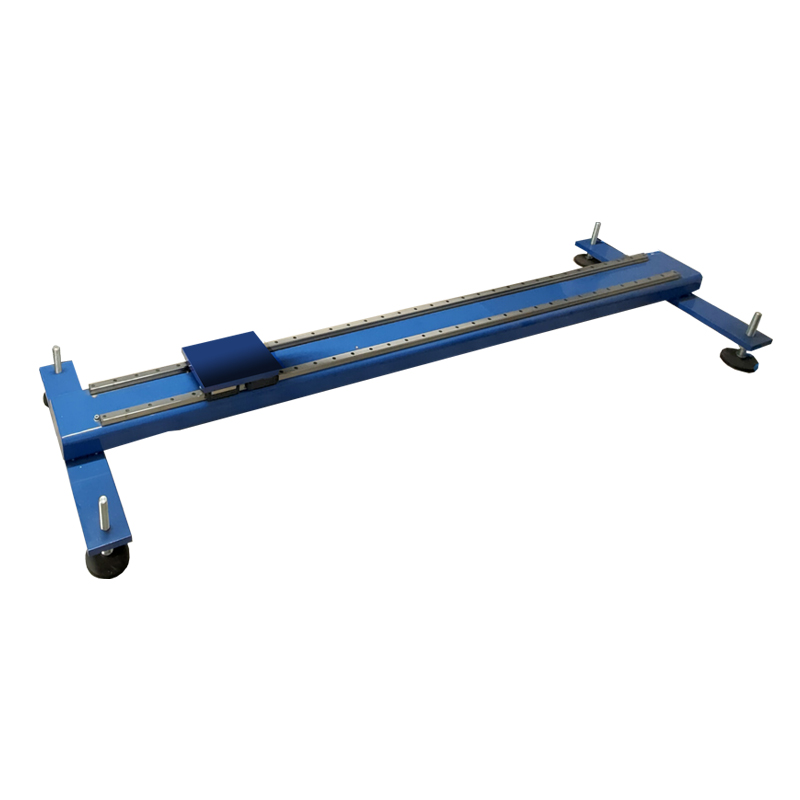

BESCHREIBUNG - TDR2000-TDR4000: BODENFAHRBAN
TDR2000-TDR4000: BODENFAHRBAN

Länge von 2000 bis 4000 mm mit manueller Bewegung (motorisiert optional)
