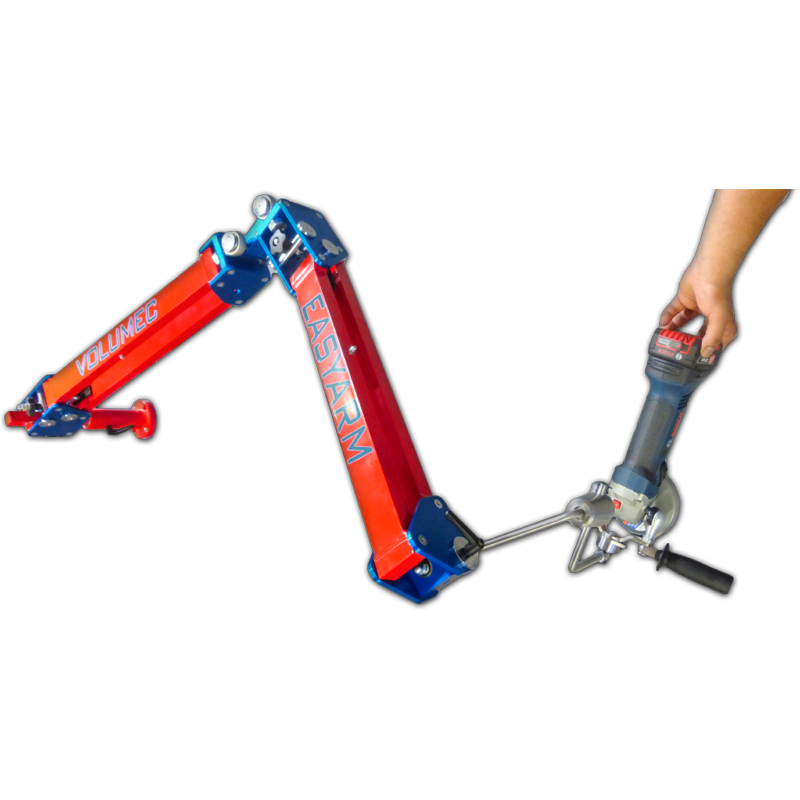

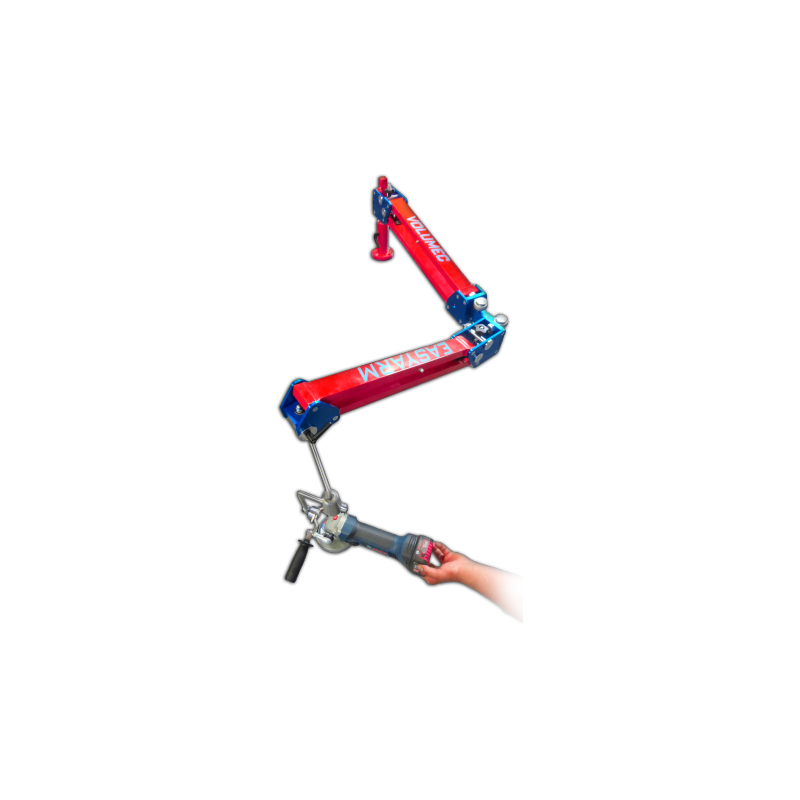

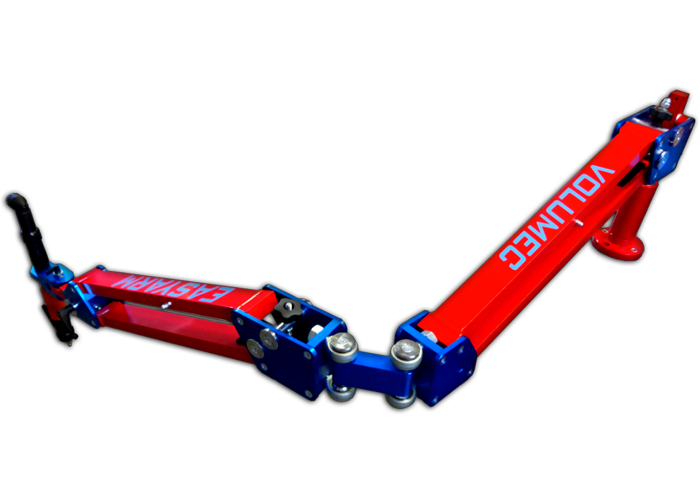

Die Baureihe EasyArm wurde konzipiert um Werkzeuge oder sonstige Apparate, bis zu einem max. Gewicht von 30 kg, aufzunehmen.
Der Aufbau dieses Systems, komplett aus Luftfahrt-Aluminium hergestellt, garantiert fließende kontrollierte Bewegungen, sowie korrekte Positionierung des Werkzeuges.
Vibrationen und Drehmomente werden absorbiert.
Durch die Auswahl an verschiedenen Anschlag- und Klemmpositionen sowie diversem Zubehör, ergeben sich viele verschiedene Möglichkeiten der Bearbeitung bzw. Anwendung. Dadurch können unterschiedliche Arbeitsbereiche realisiert werden.
Die Benützung dieser ausbalancierten Gelenkarme verhindert die vorzeitige Erschöpfung der Mitarbeiter. Eine höhere Produktivität und ein gesundheitlich besseres Arbeiten sind hier klar als Vorteile zu nennen.

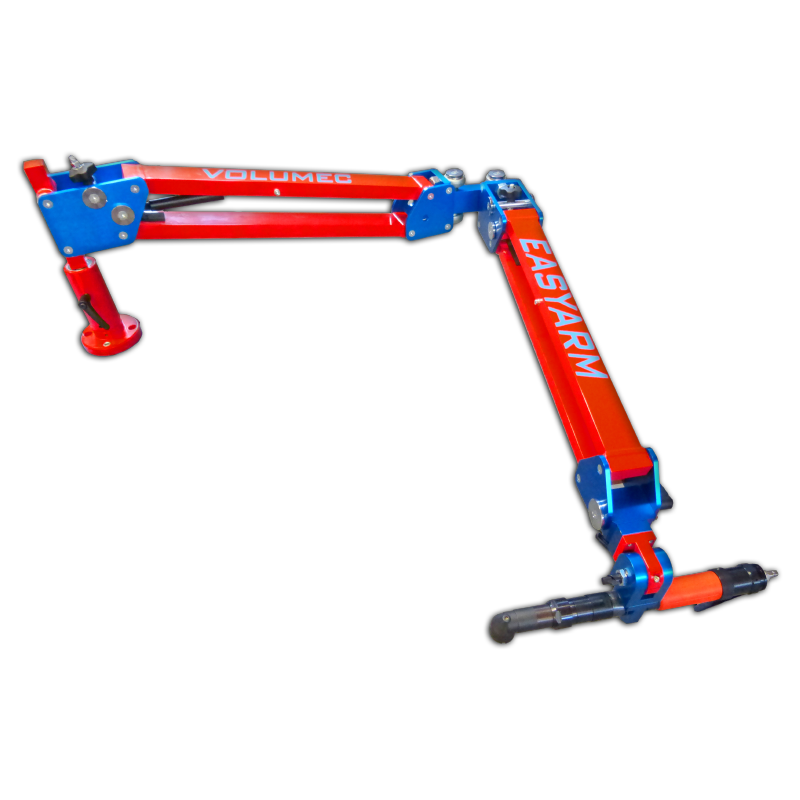

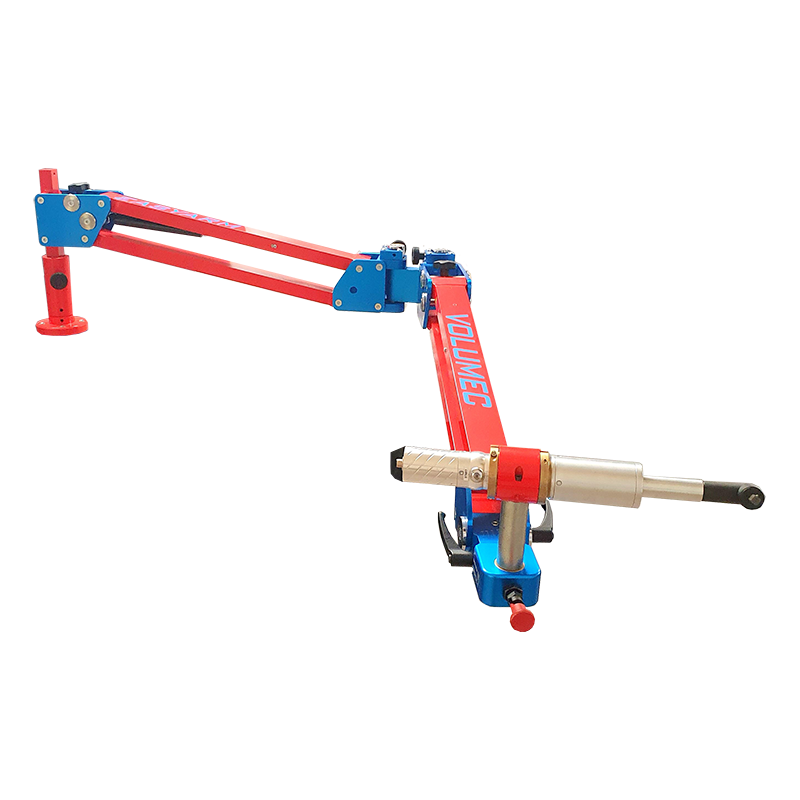

EasyArm ist eine komplette Baureihe von ausbalancierten Gelenkarmen, die unterschiedlichste Anwendungen ermöglicht.
| Reach |
Vertical stroke |
Rotation |
Arm Weight |
|---|---|---|---|
| 1800 mm | 1450 mm | 360 ° | 20-22 kg |
| 72 in | 57 in | 360 ° | 42-18 lbs |
| COMPATIBLE HEAD |
|---|
| All |
| BENCH FIXING (standard) | CEILING FIXING (S) version |
|---|---|
|
 |
Trägt das Gewicht Ihrer Werkzeuge, reduziert die Ermüdung der Mitarbeiter, schütz deren Gesundheit, bei gleichzeitiger Steigerung der Produktivität
Erlaubt fließend kontrollierte Bewegungen in alle Richtungen
Absorbiert Vibrationen und Drehmomente der eingespannten Werkzeuge
Wird komplett in unserer Firma in Italien entwickelt und gefertigt
Ist eine komplette Baureihe mit der verschiedenste Prozesse bzw. Anwendungen bearbeitet bzw. gelöst werden können.
Die spezielle Konstruktion ermöglicht eine maximale Flexibilität und Bewegungsfreiheit. Durch das Doppelgelenk lässt sich ein großer Arbeitsbereich auch in der Höhe realisieren. Ferner besteht auch die Möglichkeit in der Nähe der Befestigungsbasis zu arbeiten.ZERO GRAVITY.
| Modell | Drehmoment | Gewicht Arm |
|---|---|---|
| Nm | kg | |
| EA186002 | 200 | 1,5 - 2 |
| EA186004 | 200 | 2,5 - 5 |
| EA186008 | 200 | 5,5 - 8 |
| EA186010 | 200 | 8,5 - 10 |

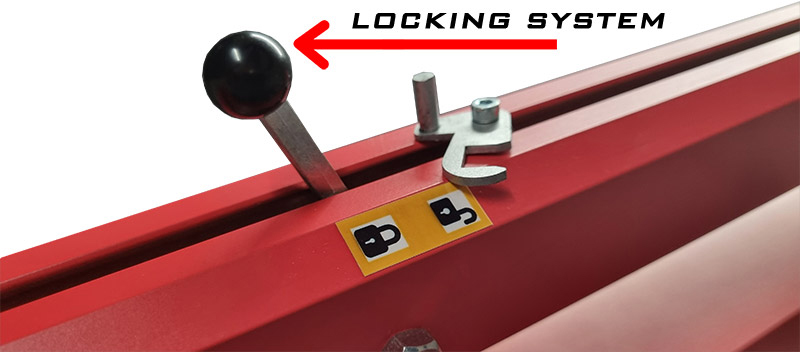

Die EAB Serie kann als Standartarm benutzt werden, optional kann aber auch die Vertikalachse arretiert werden, dies ermöglicht ein optimales Arbeiten auf einer Höhe.
| Modell | Drehmoment | Gewicht Arm |
|---|---|---|
| Nm | kg | |
| EAB186002 | 200 | 1,5 - 2 |
| EAB186004 | 200 | 2,5 - 5 |
| EAB186008 | 200 | 5,5 - 8 |
| EAB186010 | 200 | 8,5 - 10 |
Multi-directional head adjustable and lockable in different angles
Multi-directional head adjustable and lockable in different angles

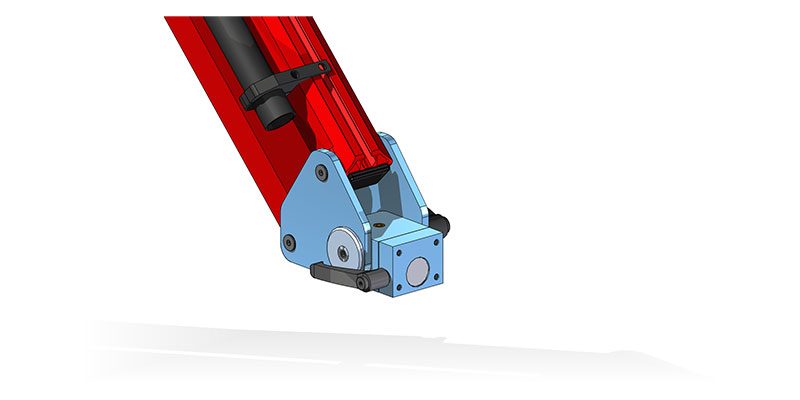

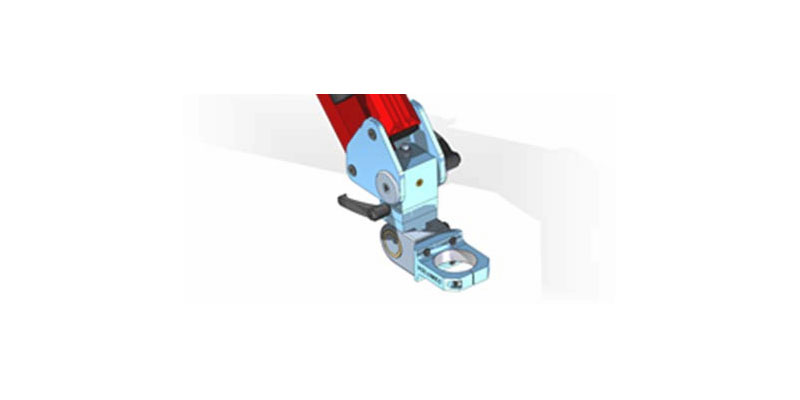

Rapid positioning head 0°-90° - EXCLUDED CLAMP FOR TOOL ATTACHMENT (T)

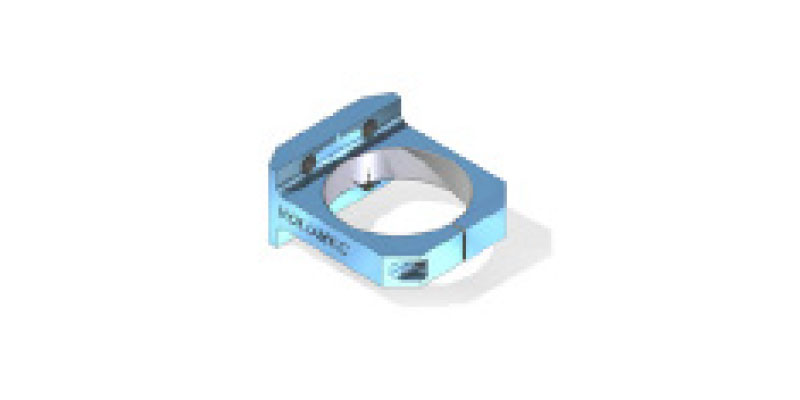

Clamp for tool attachment - diameter 40 - 60 – 80 mm

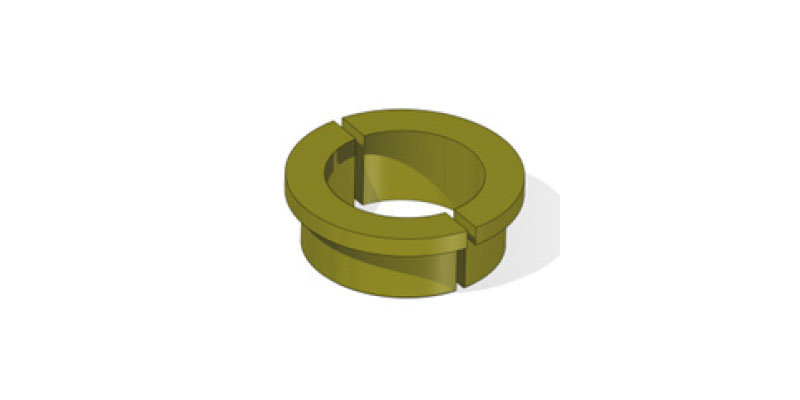

Adapter for 40-60-80 mm smaller diameter
Easyarm offers a complete line of heads for fixing tools or devices that can be selected according to the type of machining to be performed.

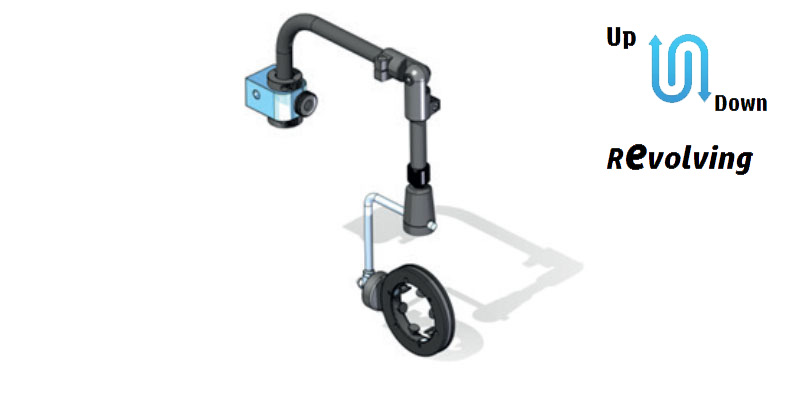

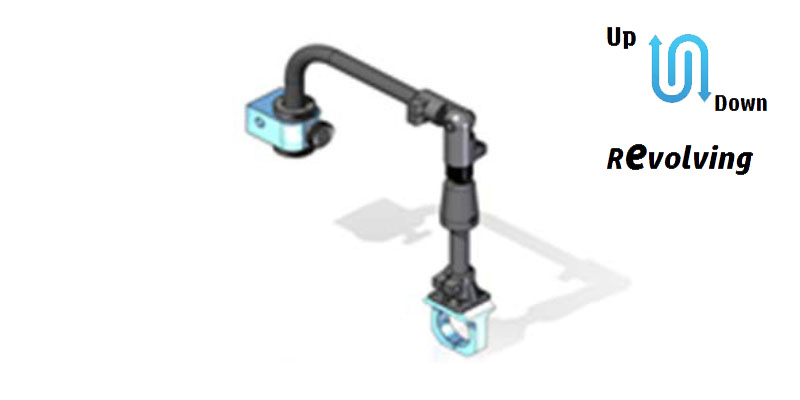

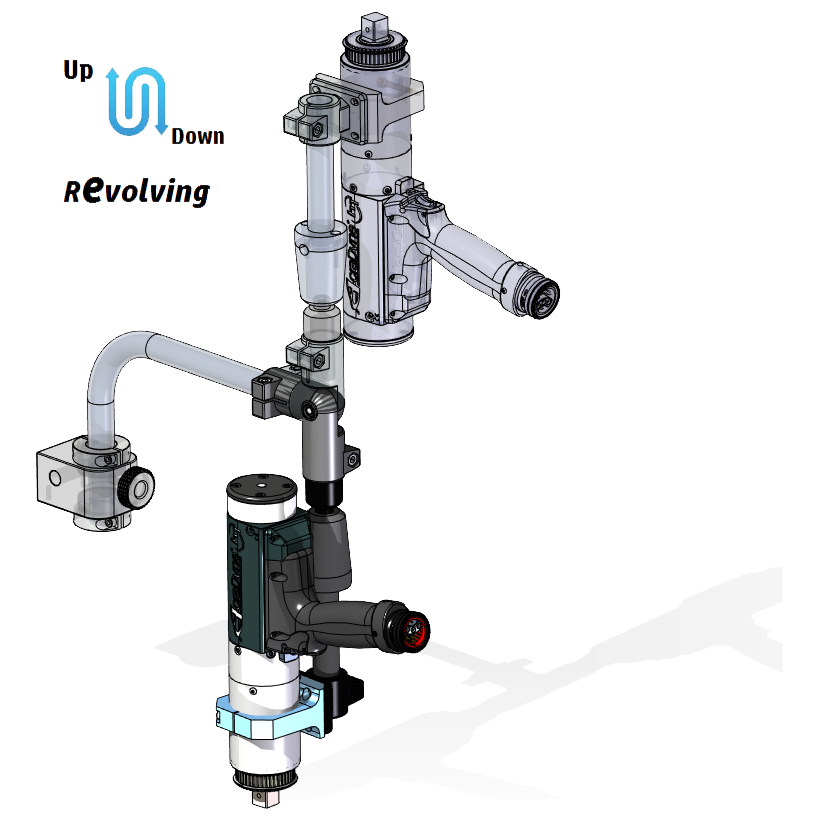

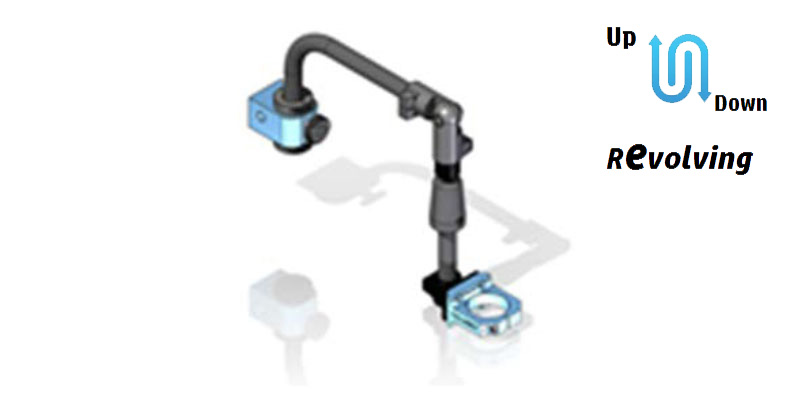

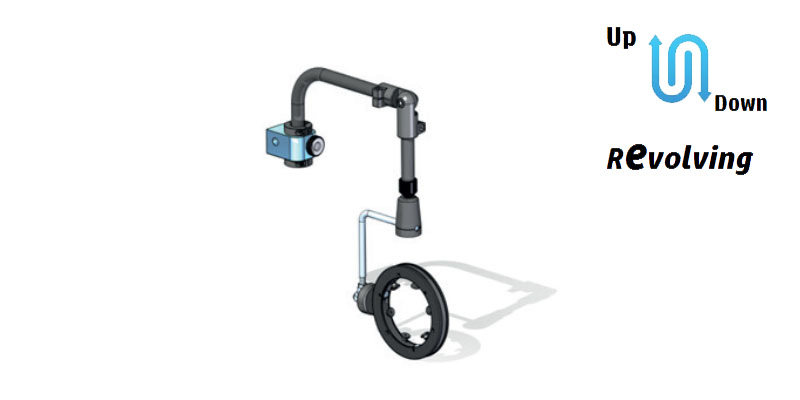

The new line of revolving orbitala ttachments offers maximum versatility of choice with the advantage of being able to position the tool both upwards and downwards according to the work area to be reached.

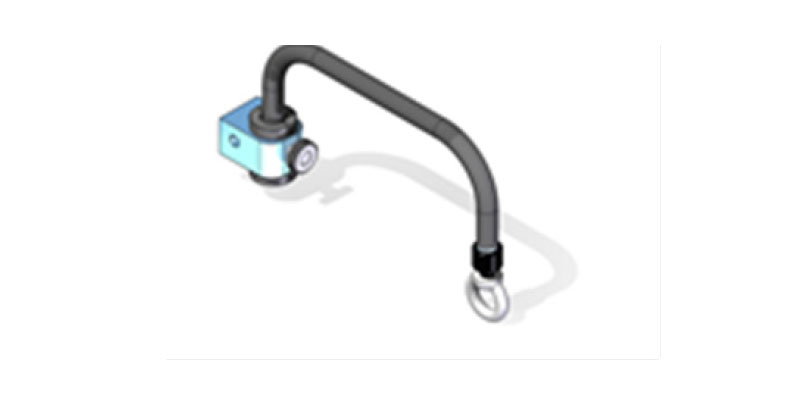

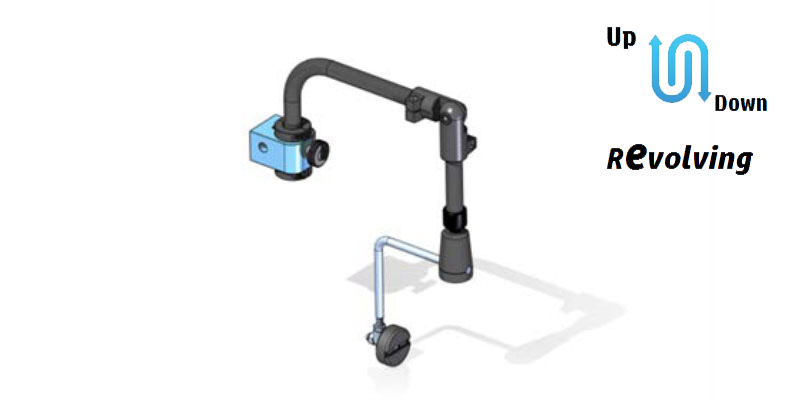

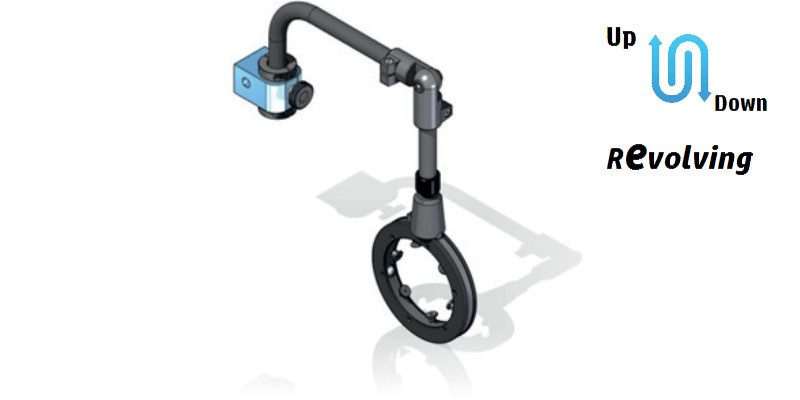

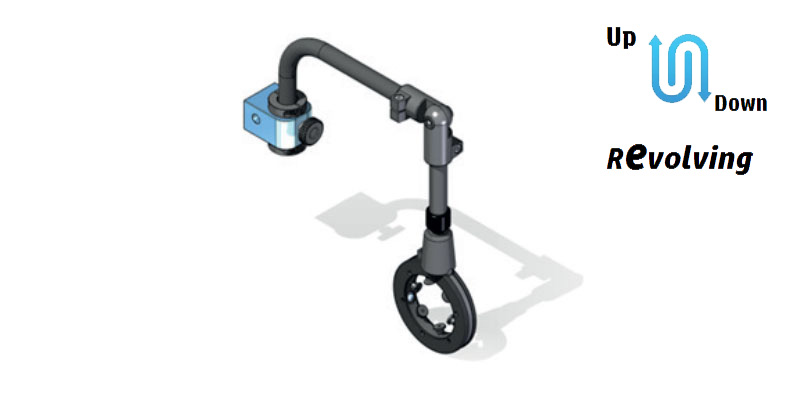

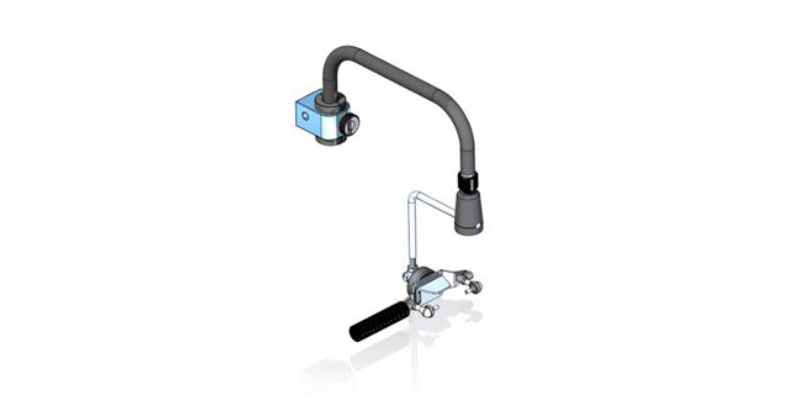

ORBITAL ATTACHMENT
ORBITAL ATTACHMENT EXCLUDED CLAMP FOR TOOL ATTACHMENT (T)
ORBITAL ATTACHMENT EXCLUDED CLAMP FOR TOOL ATTACHMENT (T)
ORBITAL ATTACHMENT
ORBITAL ATTACHMENT
ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 125 mm
ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 125 mm
ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 85 mm
ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 85 mm
ø MAX 29 mm
With base of 30 mm

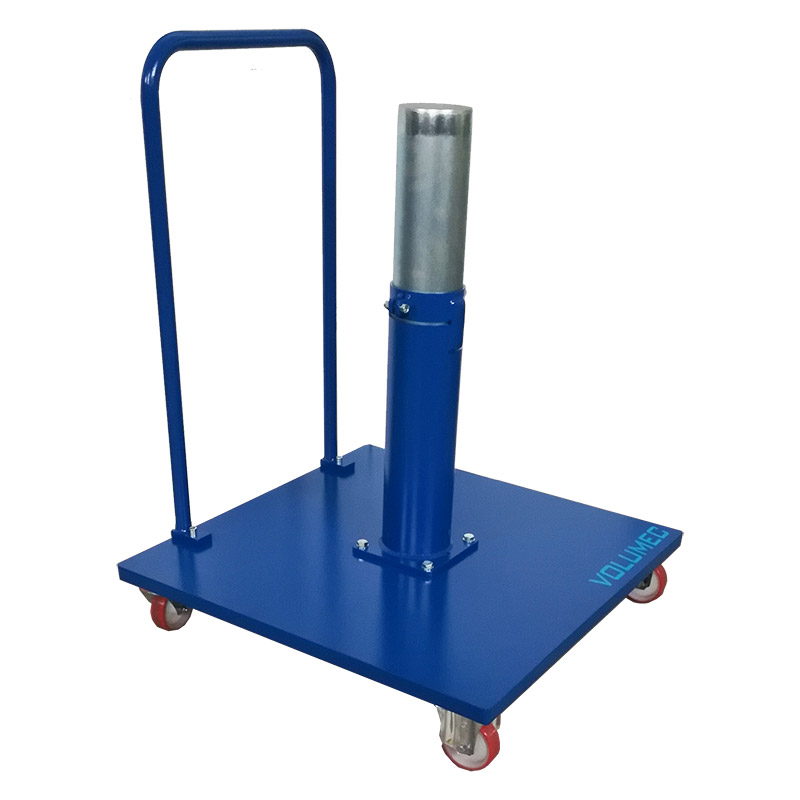

Central column for arm support h=1000 mm
4 turning wheels, 2 with brakes
Weight 165 kg

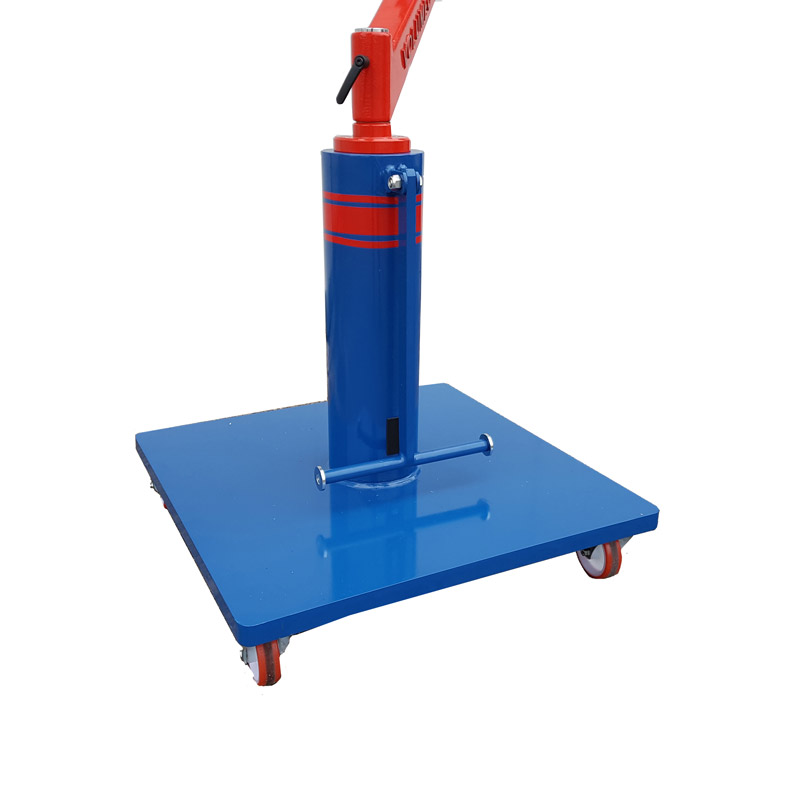

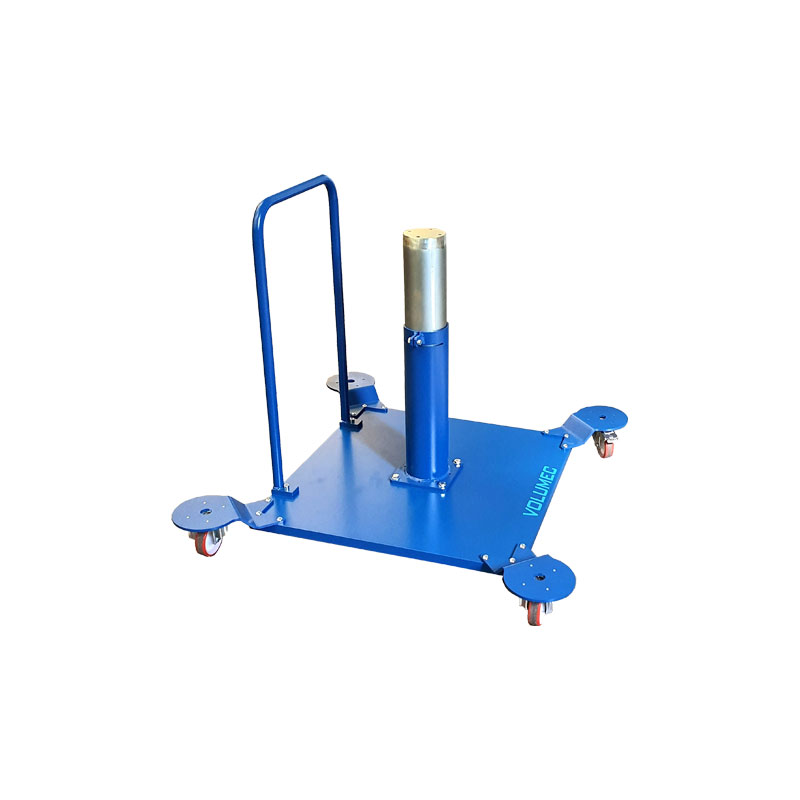

with base of 30 mm, central column for arm support with adjustable height from 650 mm to 1050 mm, 4 turning wheels, 2 with brakes.
Weight 165 Kg
with 30 mm base, central arm support column with adjustable height from 650 mm to 1050 mm, 4 turning wheels 2 with brakes.
Weight 185 kg
(Low wheels)

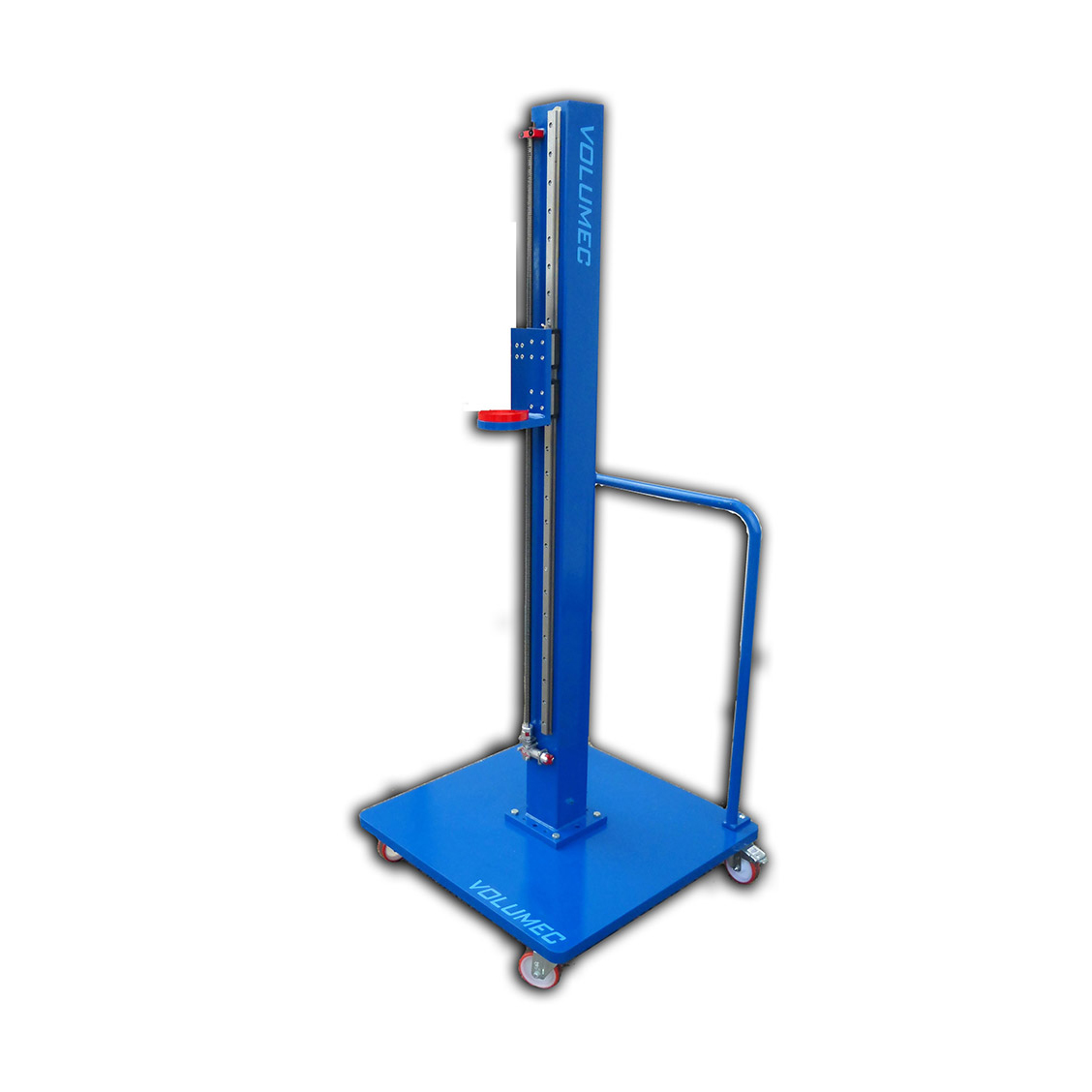

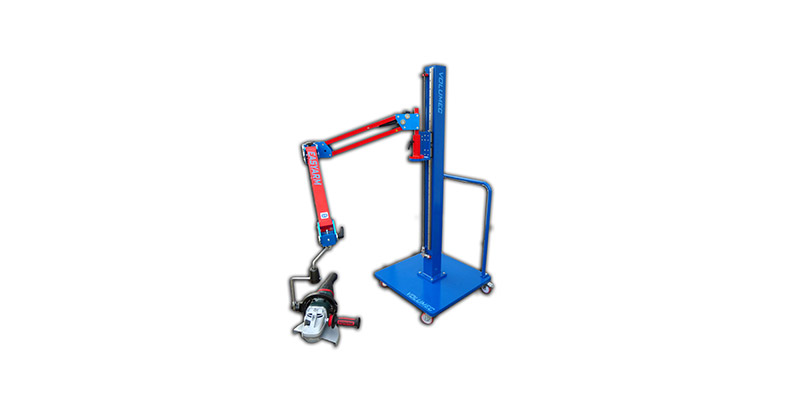

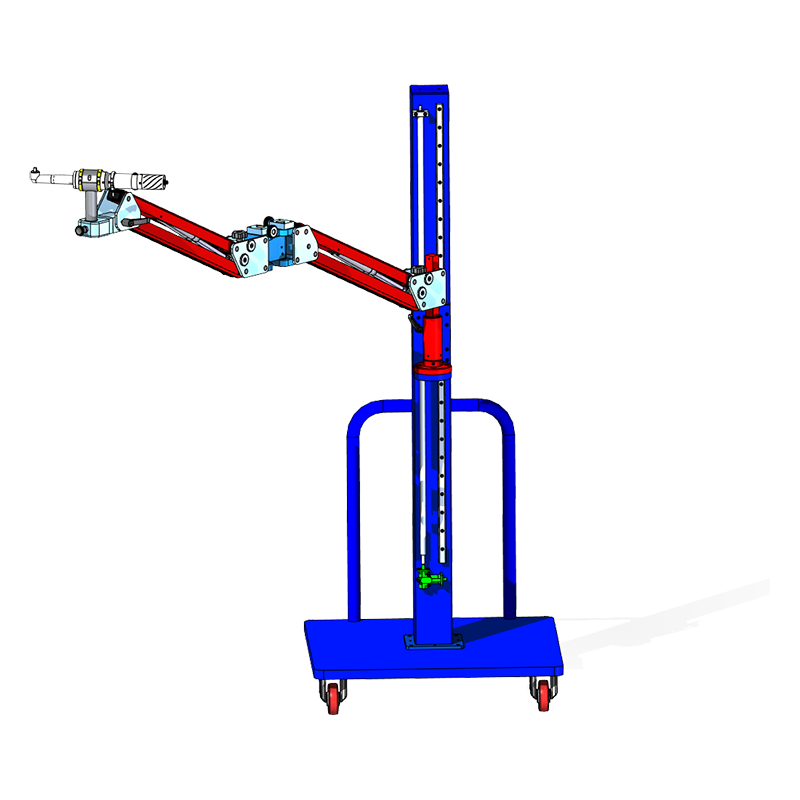

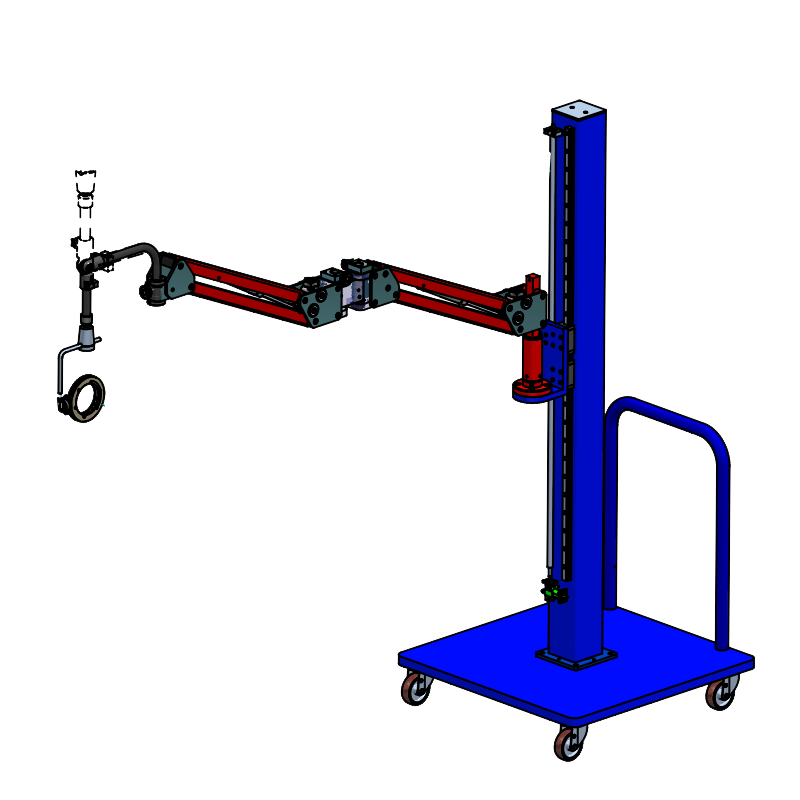

Complete with lifting column arm h=2000 mm
movement on linear guide and trapezoidal bar piloted with electric or pneumatic screwdriver
4 turning wheels, 2 with brake push handle.
Weight 220 Kg
Complete with lifting column arm h=1920 mm
movement on linear guide and trapezoidal bar piloted with electric or pneumatic screwdriver supports for 4 turning wheels, 2 with brake
Push handle.
Weight 240 Kg
(Low wheels)

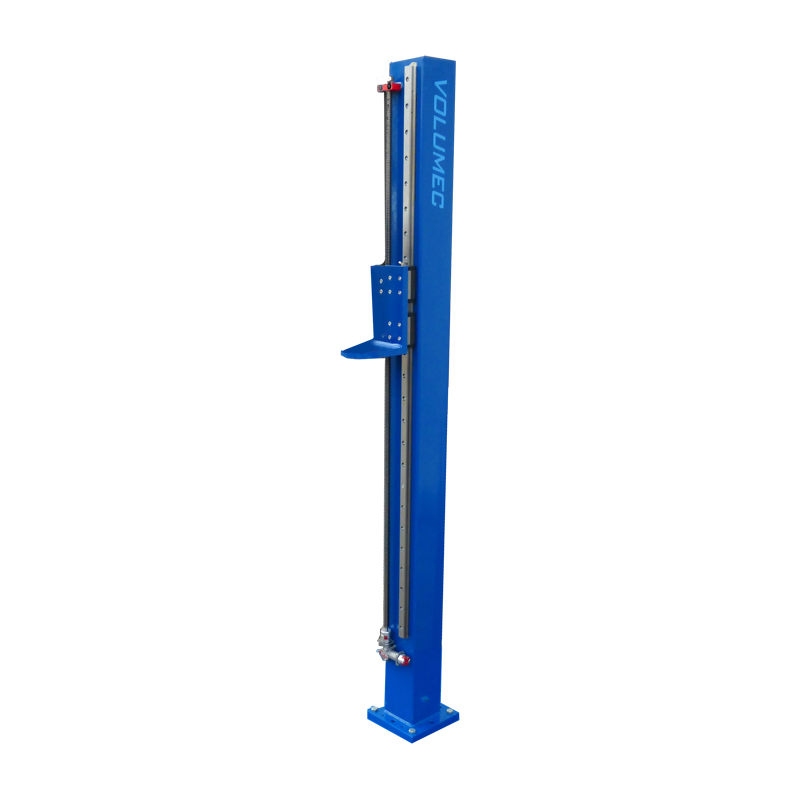

movement on linear guide and trapezoidal bar,piloted with electric or pneumatic screwdriver.
Weight 60 Kg

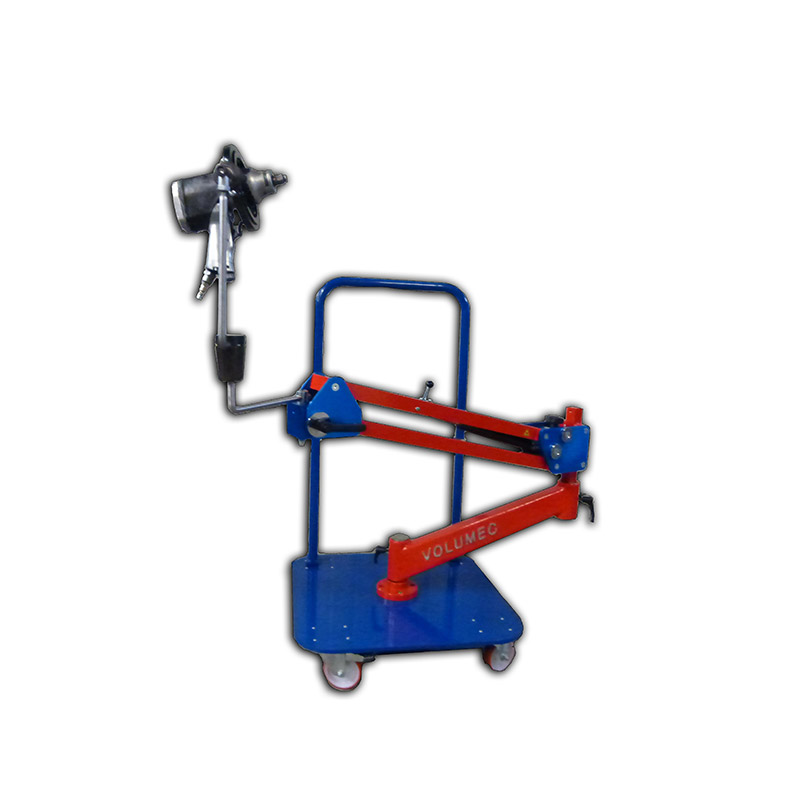

movement on 2 turning wheels with brake, 2 fixed, push handle.
Weight 155 Kg.

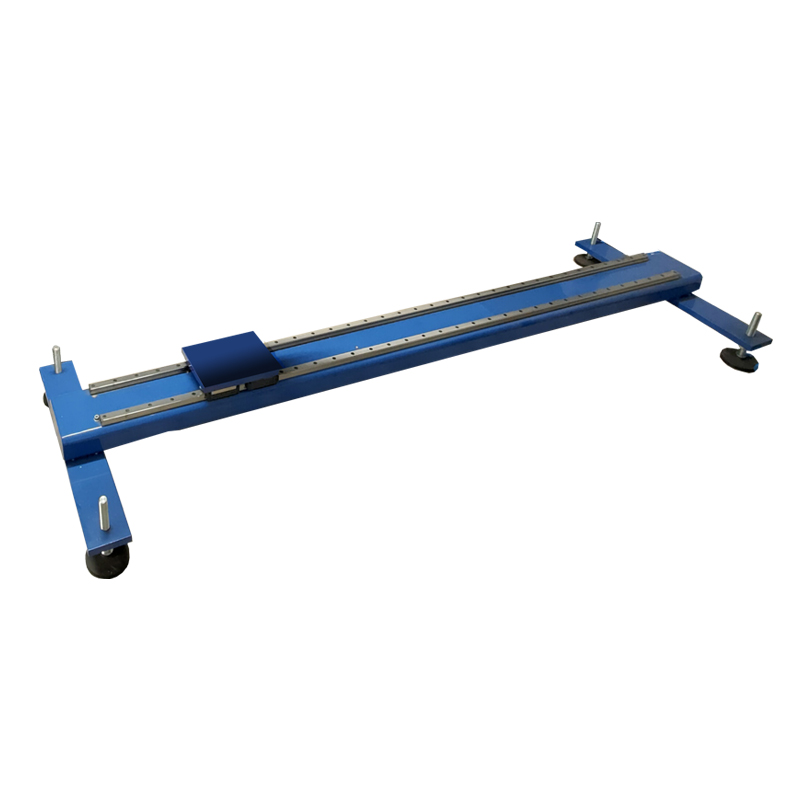

Total length 2200 mm
Working stroke 2000 mm with self-supporting structure and 4 adjustable stabilizers.
Weight: Kg.120
